Súprava Ethernet a PoE prevodníkov po koaxiálnom kábli pre IP monitoring EOC

Model: ATTE XCOAX4-SET

EAN: 6931240040898 SKU: 931040890

• Súprava 2 kusov prevodníkov pre prenos IP po koaxiáli
• Dosah prenosu dát a napájania až 1000 metrov
• Podpora štandardov PoE 802.3af, 802.3at a Passive PoE
• Výstupný výkon PoE až 60W (štandard 802.3bt) pri príslušnom napájaní
• Plná sieťová transparentnosť - nie je potrebná žiadna konfigurácia
• Vstavaná funkcia Watchdog monitorujúca stav pripojenia
• Prepäťová ochrana portov LAN a BNC
• LED signalizácia stavu napájania a prenosu dát
• Možnosť napájania zo switcha PoE alebo externého DC zdroja
• Veľmi nízka vlastná spotreba energie celej súpravy

Opis

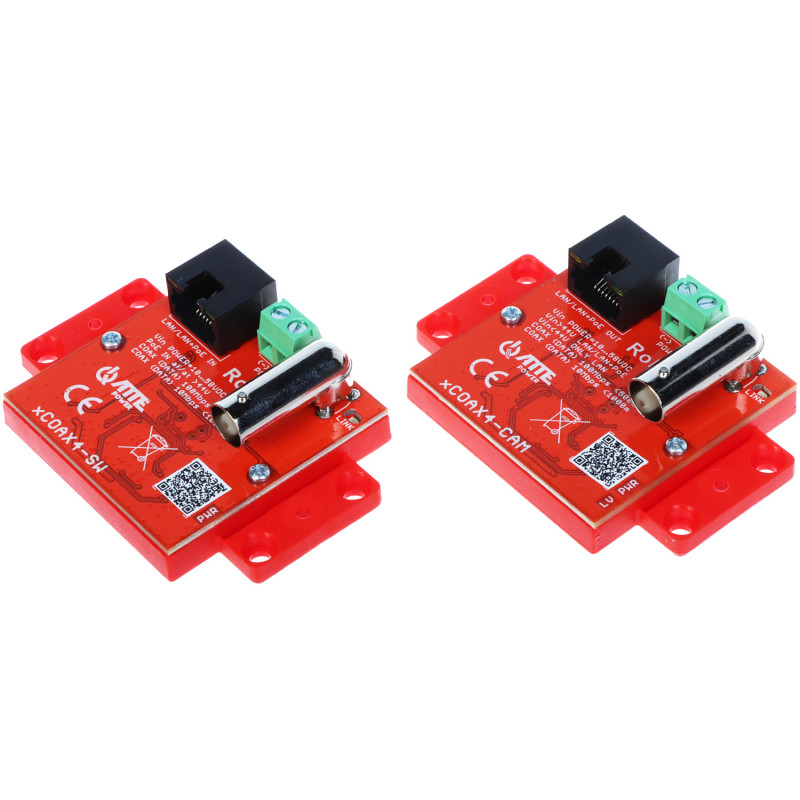

Súprava XCOAX4-SET je pokročilé technologické riešenie určené na prenos Ethernet dát a PoE napájania pomocou tradičného koaxiálneho kábla 75 Ohm. Zariadenie pozostáva z dvoch modulov: vysielača xCOAX4-SW a prijímača xCOAX4-CAM, ktoré spoločne vytvárajú efektívny sieťový most. Je to ideálna voľba v situáciách, keď je modernizácia existujúcej analógovej inštalácie na IP systém sťažená z dôvodu nemožnosti výmeny kabeláže.

Výhody zariadenia zahŕňajú predovšetkým obrovský dosah prenosu, ktorý môže byť až 1000 metrov pri použití kvalitného koaxiálneho kábla, čo mnohonásobne prevyšuje štandardné obmedzenia počítačovej krútenej dvojlinky (100m). Modul xCOAX4-SW je napájaný z akéhokoľvek PoE switcha (štandardy 802.3af/at alebo Passive) alebo z káblovej svorky, čo zaisťuje mimoriadnu flexibilitu pri navrhovaní systému. Modul xCOAX4-CAM namontovaný pri kamere prijíma napájanie a dáta a prenáša ich ďalej do koncového zariadenia.

Ďalšou dôležitou výhodou je plná transparentnosť pre sieť, vďaka čomu je súprava neviditeľná pre ostatné sieťové zariadenia a nevyžaduje zložitú IP konfiguráciu. Vďaka funkcii Plug & Play sa inštalácia obmedzuje na pripojenie káblov. Systém sa vyznačuje nízkou vlastnou spotrebou energie a veľmi vysokou stabilitou prevádzky, čo z neho robí spoľahlivý prvok profesionálnych IP priemyselných televíznych systémov. Kompaktné rozmery oboch modulov umožňujú ich jednoduchú montáž do štandardných elektrických krabíc alebo držiakov kamier, čo výrazne urýchľuje proces inštalácie a zlepšuje estetiku vyhotovenia monitorovacieho systému.

Špecifikácia

Konektory a rozhrania

Modul xCOAX4-SW: 1x RJ45 (PoE IN), 1x BNC (Link), 1x Káblová svorka (Power IN). Modul xCOAX4-CAM: 1x RJ45 (PoE OUT), 1x BNC (Link), 1x Káblová svorka.

Prenosová rýchlosť

Do 100 Mb/s (Half-Duplex) v závislosti od dĺžky a kvality koaxiálneho kábla.

Štandardy napájania (PoE IN)

xCOAX4-SW podporuje Passive PoE ≤ 30W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W. Konfigurácia pinov: +/- (1,2) a (3,6) alebo +/- (4,5) a (7,8).

Výstupné napájanie (PoE OUT)

xCOAX4-CAM ponúka LAN + PoE OUT v súlade so štandardmi: PoE 802.3bt ≤ 60W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W.

Dosah signálu

Pod 1000 m na koaxiálnom kábli; Pod 100 m pre úseky krútenej dvojlinky medzi modulmi a switchom/kamerou.

Elektronické zabezpečenie

Prepäťová ochrana pre porty LAN a BNC; Ochrana proti skratu v module xCOAX4-SW chrániaca zdroj napájania.

Signalizačné diódy

Indikátory stavu pre PoE (napájanie), LAN (lokálna sieť), Link (BNC pripojenie), 10Mb (rýchlosť).

Elektrické parametre

Vstupné napätie: 10 ... 58 V DC (káblová svorka) alebo cez PoE. Výstupné napätie PoE sa rovná vstupnému napätiu.

Energetická účinnosť

Veľmi nízka vlastná spotreba energie: celkovo 1.35 W pre oba moduly.

Konštrukcia a kryt

Vyrobené z odolného plastu (Polykarbonát - PC). Farba krytu prispôsobená inštalačným štandardom.

Trieda tesnosti

IP20 - určené na montáž v interiéri alebo v dodatočných vonkajších krytoch.

Environmentálne podmienky

Široký rozsah prevádzkovej teploty od -25 °C do +65 °C, čo umožňuje stabilnú prevádzku v náročných podmienkach.

Systémová logika

Zariadenie má vstavaný systém Watchdog monitorujúci fyzickú vrstvu koaxiálneho pripojenia. V prípade detekcie výpadku prenosu na BNC kábli sú moduly schopné vykonať interný reset, čo obnoví stabilné pripojenie bez zásahu servisného technika. Firmvér zaisťuje plnú transparentnosť pre sieťové protokoly, vrátane prenosu 4K obrazu, audia a ovládania PTZ otočných kamier. Systém automaticky vyjednáva PoE parametre s cieľom zaistiť maximálnu bezpečnosť pripojených prijímačov.

Hmotnosť a rozmery

Hmotnosť jedného prvku: 33g. Rozmery oboch modulov: 73 x 52 x 20 mm.

Obsah

1x Modul xCOAX4-SW

1x Modul xCOAX4-CAM

1x Návod na obsluhu

Rozmery, Hmotnosť

Rozmery produktu: 52 x 73 x 20 mm (Hĺb. x Šír. x Výš.)

Rozmery balenia: 85 x 125 x 55 mm (Hĺb. x Šír. x Výš.)

Hmotnosť produktu: 66 g

Hmotnosť s balením: 96 g
