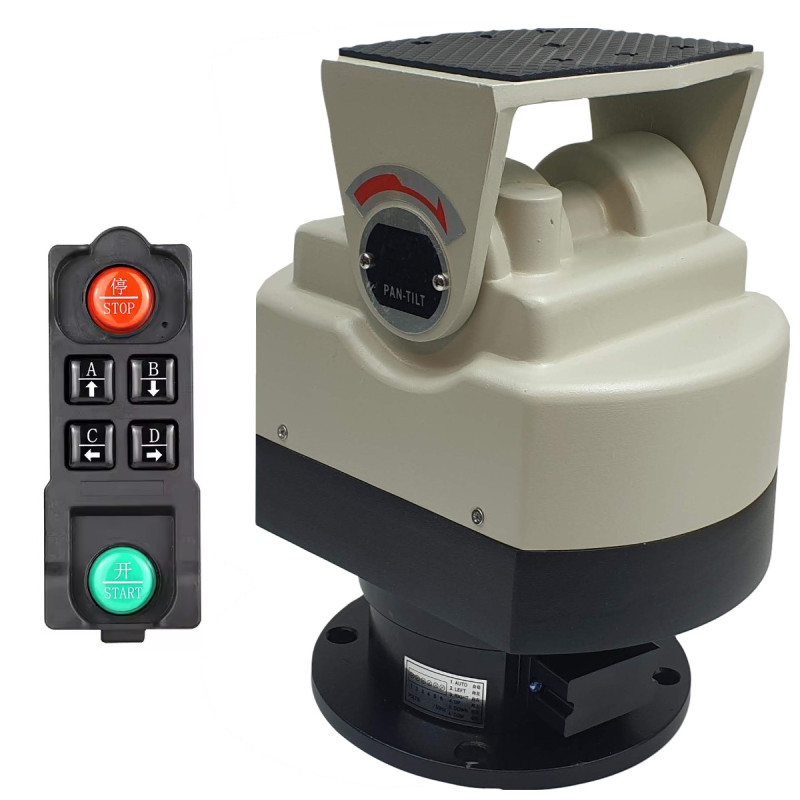

Utomhus Pan Tilt roterande fäste för CCTV-kameror och solpaneler 350 grader 70 grader 230V 25kg med RF-fjärrkontroll

Modell: ACTii AC5268

EAN: 6931240052686 SKU: 526836366

• Utomhus roterande fäste
• Roterar horisontellt (350°), vertikalt (70°)
• Möjlighet att begränsa rotationsvinkeln horisontellt, samt scanningsfunktion (cyklisk rotation höger-vänster)
• Roterande fäste fjärrstyrt via 433MHz RF-fjärrkontroll (avstånd upp till 100m)
• Även idealisk för användning vid gränsbevakning, kriminalvård, polis, byggarbetsplatser, för att rotera solpaneler.
• Strömförsörjning via 230V AC nätspänning
• Maximal belastning: 25kg

Beskrivning

Utomhus Pan Tilt roterande fäste för användning inom industriell TV, fotovoltaiska solpaneler, etc.

Roterande fäste fjärrstyrt via 433MHz RF-fjärrkontroll (avstånd upp till 100m)

Det roterande fästet kan även användas för att rotera olika typer av utrustning som: antenner, mörkerseendeenheter, sensorer, strålkastare, belysning.

Utomhus roterande fäste med precisionssynkronmotor. Automatisk gränsjustering, tillverkad av aluminiumlegering, skapad genom extrudering, resistent mot hög och låg temperatur, korrosion, stark vindstyrka, vattentät och syrabeständig.

Inbyggt automatiskt värmesystem av typ H är tillämpligt för mycket kalla områden.

Specifikation

Hölje

Material: Aluminium, ABS

Användning: Utomhus, Inomhus

Arbetstemp. / relativ luftfuktighet: -35°C - +55°C/ <90%

Roterande fäste designat för utomhusbruk. Vid montering av det roterande fästet i vertikalt läge skyddar höljet alla elektroniska och mekaniska komponenter mot väderförhållanden

Ingångar, utgångar

Strömingång på kabel: 230V AC, Längd 1m

Antennkontakt: 1x

Rotationsparametrar

Rotationshastighet: Horisontellt: 7°/s., Vertikalt: 2°/s.

Rotationsområde: Horisontellt: 350° Vertikalt: 70°

Maximal belastning: Horisontellt 25kg, Vertikalt 12kg

Strömförsörjning

Nätadapter: AC 230V AC

Energiförbrukning: 15W

Ytterligare information

Användningen av roterande fästen är det enklaste sättet att öka kamerans synfält. Tillsammans med manuella styrenheter och "moto-zoom"-objektiv tillåter de exakt spårning av en viss händelse. En stationär kamera är alltid riktad mot ett specifikt område, och dess inställning gör det inte alltid möjligt att se detaljer i den observerade bilden. Om vi placerar kameran på ett roterande fäste och dessutom utrustar den med ett "moto-zoom"-objektiv, blir det möjligt att kontrollera synfältet

Styrning via fjärrkontroll

JA

Med det roterande fästet medföljer en robust industriell fjärrkontroll. Den möjliggör styrning av det roterande fästet på ett avstånd av 100m med hjälp av den medföljande standardantennen. Vid användning av en riktantenn kan transmissionsavståndet multipliceras.

Funktionslogik: Styrning av det roterande fästet sker med hjälp av den medföljande fjärrkontrollen. Fjärrkontrollen använder riktningsknappar (t.ex. rotation vänster, rotation höger) som fungerar med bistabil logik. Detta innebär att ett tryck och släpp på en viss knapp aktiverar en kontinuerlig rörelse i den valda riktningen. Ett nytt tryck och släpp på samma knapp stoppar rörelsen.

Det är viktigt att funktionerna för motsatta riktningar är ömsesidigt uteslutande. För att starta rotation åt höger måste man först stoppa (genom att trycka på knappen igen) den pågående rotationen åt vänster. En analog princip gäller för styrning av rörelsen i vertikalaxeln (upp/ner), om det roterande fästet har en sådan funktion och fungerar i standard bistabilt läge: för att starta rörelse nedåt måste man först stoppa rörelsen uppåt, och vice versa. (Detta visas i videon som bifogas beskrivningen av det roterande fästet.)

Dessutom finns möjlighet att ändra styrläget för den vertikala axeln (upp/ner). I detta alternativa läge sker styrning av upp/ner-rörelsen baserat på en momentan knapptryckning. Detta innebär att: Tryck och håll in "upp"-knappen för att flytta det roterande fästet uppåt. Denna rörelse varar så länge knappen hålls nedtryckt.

Att släppa "upp"-knappen stoppar omedelbart rörelsen uppåt. "Ner"-knappen fungerar analogt – rörelsen nedåt sker endast medan den hålls nedtryckt.

I detta läge fungerar vänster/höger-rotationen fortfarande enligt den tidigare beskrivna bistabila logiken (tryck och släpp för att starta rörelsen; tryck och släpp igen för att stoppa).

Fjärrkontroll

Strömförsörjning: 2x AA-batterier,

Driftsfrekvens: 433MHz.

Knapparna START, STOP gör det möjligt att aktivera och inaktivera möjligheten att styra rotationen.

Robust fjärrkontroll avsedd för industriella tillämpningar, tillåter arbete under svåra atmosfäriska förhållanden som regn eller damm.

Kodning: EV1527

Mått: 141mm x 43.6mm x 53.5mm

Innehåll i setet

Roterande fäste

Bruksanvisning

Monteringsskruvar

Antenn 5cm 433MHz

Fjärrkontroll

Kartongförpackning

Certifikat och standarder

CE, ROHS

Mått, Vikt

Produktmått: 200 x 200 x 255 mm (Djup x Bredd x Höjd)

Förpackningsmått: 260 x 260 x 260 mm (Djup x Bredd x Höjd)

Produktvikt: 3067 g

Vikt med förpackning: 3493 g
