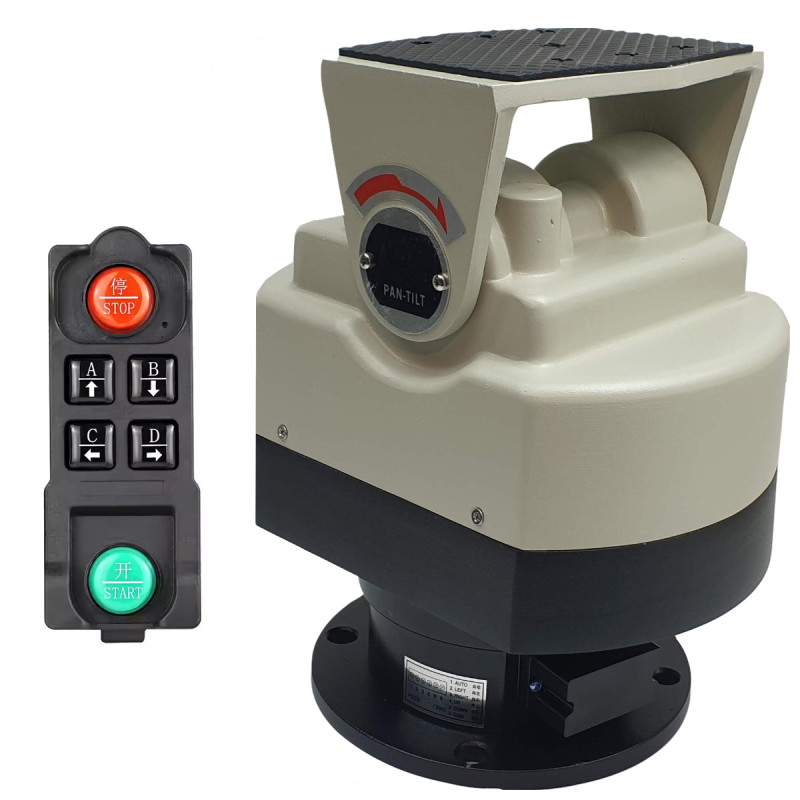

Ārējais PAN TILT rotators CCTV kamerām un PV saules paneļiem 350 grādi 70 grādi 230V 25kg + RF tālvadības pults

Modelis: ACTii AC5268

EAN: 6931240052686 SKU: 526836366

• Ārējais rotators
• Griežas horizontāli (350°), vertikāli (70°)
• Iespēja ierobežot griešanās leņķi un skenēšanas funkcija (cikliska griešanās pa labi-pa kreisi)
• Rotatoru var vadīt attālināti ar RF 433mHz tālvadības pulti (attālums līdz 100m)
• Ideāli piemērots arī robežsardzei, cietumiem, policijai, būvlaukumiem un saules paneļu griešanai.
• Barošana ar 230V AC tīkla spriegumu
• Maksimālā slodze: 25kg

Apraksts

Ārējais PAN TILT rotators rūpnieciskajai televīzijai, fotovoltaiskajiem saules paneļiem utt.

Rotatoru vada attālināti ar RF 433mHz tālvadības pulti (attālums līdz 100m)

Rotatoru var izmantot arī dažādu ierīču, piemēram, antenu, nakts redzamības iekārtu, sensoru, prožektoru, apgaismojuma, griešanai.

Ārējais rotators ar precīzu sinhrono motoru. Automātiska limita regulēšana, izgatavots no alumīnija sakausējuma, radīts ar ekstrūzijas metodi, izturīgs pret augstu un zemu temperatūru, koroziju, stipru vēju, ūdensizturīgs un skābes izturīgs.

Iebūvētā automātiskā H-tipa sildīšanas sistēma ir piemērojama ļoti aukstos apgabalos.

Specifikācija

Korpuss

Materiāls: Alumīnijs, ABS

Lietojums: Ārā, iekšā

Darba temperatūra / relatīvais mitrums: -35°C - +55°C/ <90%

Rotators paredzēts darbam ārpus telpām. Uzstādot rotatoru vertikālā stāvoklī, korpuss aizsargā visas elektroniskās un mehāniskās sastāvdaļas no laikapstākļiem

Ieejas, izejas

Barošanas ieeja uz kabeļa: 230V AC, garums 1m

Antenas savienotājs: 1x

Griešanās parametri

Griešanās ātrums: Horizontāli: 7°/s, Vertikāli: 2°/s.

Griešanās diapazons: Horizontāli: 350° Vertikāli: 70°

Maksimālā slodze: Horizontāli 25kg, Vertikāli 12kg

Barošana

Barošanas avots: AC 230V AC

Enerģijas patēriņš: 15W

Papildus informācija

Rotatoru izmantošana ir vienkāršākais veids, kā palielināt kameras redzamības lauku. Kopā ar manuālajiem kontrolieriem un "moto-zoom" tipa objektīviem tie ļauj precīzi sekot līdzi konkrētam notikumam. Stacionārā kamera vienmēr ir vērsta uz noteiktu apgabalu, un tās iestatījums ne vienmēr ļauj saskatīt novērojamā attēla detaļas. Ja mēs ievietosim kameru uz rotatora un papildus aprīkosim to ar "moto-zoom" objektīvu, būs iespējams kontrolēt redzamības lauku

Vadība ar tālvadības pulti

JĀ

Rotatoram ir pievienota izturīga rūpnieciskā tālvadības pults. Tā ļauj vadīt rotatoru 100m attālumā, izmantojot standarta komplektā iekļauto antenu. Izmantojot virzienantenu, pārraides attālumu var palielināt.

Darbības loģika: Rotatora vadība notiek ar pievienoto tālvadības pulti. Pults izmanto virzienu pogas (piem., griešanās pa kreisi, pa labi), kas darbojas bistabilajā loģikā. Tas nozīmē, ka konkrētas pogas nospiešana un atlaišana aktivizē pastāvīgu kustību izvēlētajā virzienā. Atkārtota tās pašas pogas nospiešana un atlaišana aptur šo kustību.

Svarīgi ir tas, ka pretējo virzienu funkcijas savstarpēji izslēdzas. Lai sāktu griešanos pa labi, vispirms ir jāaptur (atkārtoti nospiežot pogu) pašreizējā griešanās pa kreisi. Analoģisks princips attiecas uz kustību pa vertikālo asi (augšā/apakšā), ja rotatoram ir šāda funkcionalitāte un tas darbojas noklusējuma bistabilajā režīmā: lai sāktu kustību uz leju, vispirms ir jāaptur kustība uz augšu, un otrādi. (Tas ir parādīts video, kas pievienots rotatora aprakstam.)

Turklāt ir iespēja pārslēgt vertikālās ass vadības režīmu (augšā/apakšā). Šajā alternatīvajā režīmā kustība uz augšu/leju notiek pēc mirkļa pogas principa. Tas nozīmē, ka: Pogas "augšā" nospiešana un turēšana izraisa rotatora kustību uz augšu. Šī kustība ilgst tik ilgi, kamēr poga ir nospiesta.

Pogas "augšā" atlaišana nekavējoties aptur kustību uz augšu. Analoģiski darbojas poga "apakšā" – kustība uz leju notiek tikai tās turēšanas laikā.

Šajā režīmā griešanās pa kreisi/pa labi vadība turpina darboties iepriekš aprakstītajā bistabilajā loģikā (nospiediet un atlaidiet, lai sāktu kustību; nospiediet un atlaidiet vēlreiz, lai apturētu).

Tālvadības pults

Barošana: 2x AA baterijas,

Darba frekvence: 433mHz.

START, STOP pogas ļauj ieslēgt un izslēgt iespēju vadīt griešanos.

Izturīgā pults ir paredzēta rūpnieciskai izmantošanai, ļauj strādāt sarežģītos laikapstākļos, piemēram, lietū vai putekļos.

Kodēšana: EV1527

Izmēri: 141mm x 43.6mm x 53.5mm

Komplekta saturs

Rotators

Lietotāja rokasgrāmata

Montāžas skrūves

Antena 5cm 433mHz

Tālvadības pults

Kartona iepakojums

Sertifikāti un standarti

CE, ROHS

Izmēri, svars

Produkta izmēri: 200 x 200 x 255 mm (Dz. x Plat. x Aug.)

Iepakojuma izmēri: 260 x 260 x 260 mm (Dz. x Plat. x Aug.)

Produkta svars: 3067 g

Svars ar iepakojumu: 3493 g
