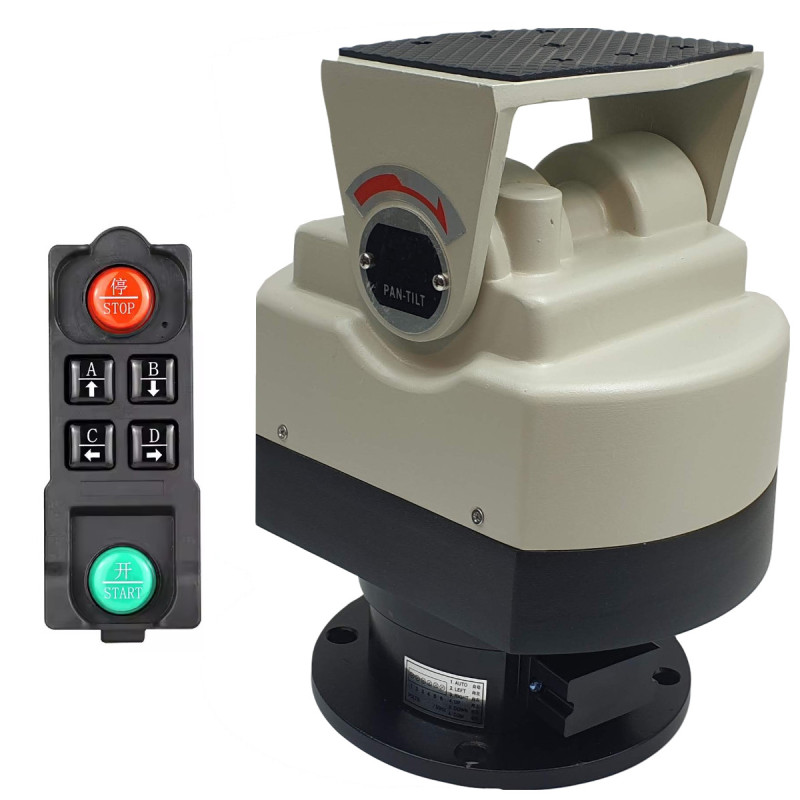

CCTV-kameroiden ja aurinkopaneelien kääntöpää ulkokäyttöön PAN TILT 350 ast 70 ast 230V 25kg + RF-kaukosäädin

Malli: ACTii AC5268

EAN: 6931240052686 SKU: 526836366

• Ulkopää
• Kääntyy vaakasuunnassa (350°), pystysuunnassa (70°)
• Mahdollisuus rajoittaa vaakasuuntaista kääntökulmaa ja skannaustoiminto (syklinen kääntö oikealle-vasemmalle)
• Kääntöpää ohjattavissa langattomasti RF 433mHz -kaukosäätimellä (kantama jopa 100m)
• Soveltuu erinomaisesti myös rajavalvontaan, vankiloihin, poliisikäyttöön, rakennustyömaille sekä aurinkopaneelien kääntämiseen.
• Virtalähde: 230V AC verkkovirta
• Maksimikuormitus: 25kg

Kuvaus

PAN TILT -kääntöpää ulkokäyttöön teolliseen valvontaan, aurinkopaneeleille, aurinkosähköjärjestelmille jne.

Kääntöpää ohjattavissa langattomasti RF 433mHz -kaukosäätimellä (kantama jopa 100m)

Kääntöpäätä voidaan käyttää myös erityyppisten laitteiden kääntämiseen, kuten: antennit, pimeänäkölaitteet, sensorit, kohdevalot, valaistus.

Ulkokäyttöön tarkoitettu kääntöpää tarkalla synkronimoottorilla. Automaattinen rajoittimen säätö, valmistettu alumiiniseoksesta puristustekniikalla, kestää korkeita ja matalia lämpötiloja, korroosiota, voimakasta tuulta, vesitiivis ja haponkestävä.

Sisäänrakennettu H-tyypin automaattinen lämmitysjärjestelmä soveltuu erittäin kylmille alueille.

Tekniset tiedot

Kotelo

Materiaali: Alumiini, ABS

Käyttö: Ulkona, Sisällä

Käyttölämpötila / suhteellinen kosteus: -35°C - +55°C/ <90%

Kääntöpää on suunniteltu ulkokäyttöön. Kun kääntöpää asennetaan pystysuoraan, sen kotelo suojaa kaikkia elektronisia ja mekaanisia osia sääolosuhteilta

Tulot, lähdöt

Virtajohtoliitäntä: 23V AC, Pituus 1m

Antenniliitäntä: 1x

Kääntöparametrit

Kääntönopeus: Vaakasuunta: 7°/s, Pystysuunta: 2°/s.

Kääntöalue: Vaakasuunta: 350° Pystysuunta: 70°

Maksimikuormitus: Vaakasuunnassa 25kg, Pystysuunnassa 12kg

Virtalähde

Virtalähde: AC 230V AC

Virrankulutus: 15W

Lisätietoja

Kääntöpäiden käyttö on helpoin tapa laajentaa kameran näkökenttää. Yhdessä manuaalisten ohjainten ja "moto-zoom"-objektiivien kanssa ne mahdollistavat tapahtumien tarkan seurannan. Kiinteä kamera osoittaa aina tietylle alueelle, eikä sen säätö aina mahdollista havaittavan kuvan yksityiskohtien näkemistä. Jos sijoitamme kameran kääntöpäälle ja varustamme sen "moto-zoom"-objektiivilla, näkökenttää on mahdollista hallita

Kaukosäätimen ohjaus

KYLLÄ

Kääntöpään mukana toimitetaan vankka teollinen kaukosäädin. Se mahdollistaa kääntöpään ohjaamisen 100m etäisyydeltä vakioantennilla. Suunta-antennia käytettäessä lähetysetäisyyttä voidaan moninkertaistaa.

Toimintalogiikka: Kääntöpään ohjaus tapahtuu mukana tulevalla kaukosäätimellä. Kaukosäädin käyttää suuntapainikkeita (esim. kääntö vasemmalle, kääntö oikealle), jotka toimivat bistabiililla logiikalla. Tämä tarkoittaa, että painikkeen painaminen ja vapauttaminen aktivoi jatkuvan liikkeen valittuun suuntaan. Saman painikkeen uudelleen painaminen ja vapauttaminen pysäyttää liikkeen.

On tärkeää, että vastakkaisten suuntien toiminnot sulkevat toisensa pois. Oikealle kääntymisen aloittamiseksi on ensin pysäytettävä (painamalla painiketta uudelleen) parhaillaan käynnissä oleva vasemmalle kääntyminen. Sama periaate koskee pystysuuntaista liikettä (ylös/alas), jos kääntöpäässä on tämä toiminto ja se toimii oletusarvoisessa bistabiilissa tilassa: alasliikkeen aloittamiseksi on ensin pysäytettävä ylösliike, ja päinvastoin. (Tämä on esitetty kääntöpään kuvauksen mukana olevassa videossa.)

Lisäksi pystysuuntaisen akselin (ylös/alas) ohjaustilaa on mahdollista muuttaa. Tässä vaihtoehtoisessa tilassa ylös/alas-liikkeen ohjaus tapahtuu hetkellisellä painikkeella. Tämä tarkoittaa, että: "ylös"-painikkeen painaminen ja pitäminen aiheuttaa kääntöpään liikkeen ylöspäin. Tämä liike kestää niin kauan kuin painiketta painetaan.

"Ylös"-painikkeen vapauttaminen pysäyttää liikkeen ylöspäin välittömästi. "Alas"-painike toimii vastaavasti – liike alaspäin tapahtuu vain sen painamisen aikana.

Tässä tilassa vasemmalle/oikealle-kääntöohjaus toimii edelleen aiemmin kuvatulla bistabiililla logiikalla (paina ja vapauta aloittaaksesi liikkeen; paina ja vapauta uudelleen pysäyttääksesi).

Kaukosäädin

Virtalähde: 2x AA-paristot,

Toimintataajuus: 433mHz.

START- ja STOP-painikkeet mahdollistavat kääntöohjauksen kytkemisen päälle ja pois.

Vankka kaukosäädin on suunniteltu teolliseen käyttöön ja mahdollistaa työskentelyn vaikeissa sääolosuhteissa, kuten sateessa tai pölyssä.

Koodaus: EV1527

Mitat: 141mm x 43.6mm x 53.5mm

Sarjan sisältö

Kääntöpää

Käyttöohje

Asennusruuvit

Antenni 5cm 433mHz

Kaukosäädin

Pahvipakkaus

Sertifikaatit ja standardit

CE , ROHS

Mitat, Paino

Tuotteen mitat: 200 x 200 x 255 mm (Syv. x Lev. x Kork.)

Pakkauksen mitat: 260 x 260 x 260 mm (Syv. x Lev. x Kork.)

Tuotteen paino: 3067 g

Paino pakkauksella: 3493 g
