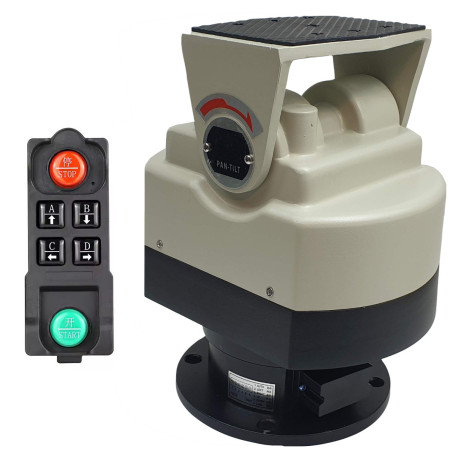

Външен PAN TILT ротатор за CCTV камери и PV слънчеви панели 350 градуса 70 градуса 230V 25кг + RF дистанционно управление

Модел: ACTii AC5268

EAN: 6931240052686 SKU: 526836366

• Външен ротатор
• Въртене хоризонтално (350°), вертикално (70°)
• Възможност за ограничаване на ъгъла на завъртане и функция за сканиране (циклично въртене надясно-наляво)
• Ротаторът се управлява дистанционно чрез RF 433mHz дистанционно (разстояние до 100м)
• Идеален също за гранична охрана, затвори, полиция, строителни обекти и за въртене на слънчеви панели.
• Захранване с мрежово напрежение 230V AC
• Максимално натоварване: 25кг

Описание

Външен PAN TILT ротатор за приложения в индустриалната телевизия, фотоволтаични слънчеви панели и др.

Ротаторът се управлява дистанционно чрез RF 433mHz дистанционно управление (обхват до 100м)

Ротаторът може да се използва и за въртене на различни видове устройства като: антени, устройства за нощно виждане, сензори, прожектори, осветление.

Външен ротатор с прецизен синхронен двигател. Автоматично регулиране на лимита, изработен от алуминиева сплав, създаден чрез екструзия, устойчив на високи и ниски температури, корозия, силен вятър, водоустойчив и киселинноустойчив.

Вградената система за автоматично отопление тип H е приложима за много студени райони.

Спецификация

Корпус

Материал: Алуминий, ABS

Приложение: На открито, на закрито

Работна температура / относителна влажност: -35°C - +55°C/ <90%

Ротаторът е предназначен за работа на открито. При монтиране на ротатора във вертикална позиция, корпусът на ротатора предпазва всички електронни и механични елементи от атмосферни условия

Входове, изходи

Захранващ вход на кабела: 230V AC, Дължина 1м

Антенен конектор: 1x

Параметри на въртене

Скорост на въртене: Хоризонтално: 7°/сек., Вертикално: 2°/сек.

Обхват на въртене: Хоризонтално: 350° Вертикално: 70°

Максимално натоварване: Хоризонтално 25кг, Вертикално 12кг

Захранване

Захранващ блок: AC 230V AC

Консумация на енергия: 15W

Допълнителна информация

Използването на ротатори е най-лесният начин за увеличаване на зрителното поле на камерата. Заедно с ръчни контролери и обективи от тип "moto-zoom", те позволяват прецизно проследяване на дадено събитие. Стационарната камера винаги е насочена към определена зона и нейната настройка не винаги позволява да се видят детайли от наблюдаваното изображение. Ако поставим камерата на ротатор и допълнително я оборудваме с "moto-zoom" обектив, ще бъде възможно да се управлява зрителното поле

Управление с дистанционно

ДА

Към ротатора е приложено солидно индустриално дистанционно управление. То позволява управление на ротатора на разстояние 100м чрез използване на стандартната приложена антена. При използване на насочена антена, разстоянието за предаване може да бъде умножено.

Логика на работа: Управлението на ротатора става чрез приложеното дистанционно. Дистанционното използва бутони за посока (напр. завъртане наляво, завъртане надясно), работещи в бистабилна логика. Това означава, че натискането и отпускането на даден бутон активира постоянно движение в избраната посока. Повторното натискане и отпускане на същия бутон спира това движение.

Важно е, че функциите за противоположни посоки са взаимно изключващи се. За да започнете въртене надясно, първо трябва да спрете (чрез повторно натискане на бутона) текущото въртене наляво. Аналогичен принцип се прилага за управление на движението по вертикалната ос (нагоре/надолу), ако ротаторът има такава функционалност и работи в режим по подразбиране бистабилен: за да започнете движение надолу, първо трябва да спрете движението нагоре и обратно. (Това е показано във видеото, приложено към описанието на ротатора.)

Допълнително, съществува възможност за превключване на режима на управление за вертикалната ос (нагоре/надолу). В този алтернативен режим, управлението на движението нагоре/надолу се извършва на принципа на моментния бутон. Това означава, че: Натискането и задържането на бутона "нагоре" предизвиква движение на ротатора нагоре. Това движение продължава толкова дълго, колкото бутонът е натиснат.

Отпускането на бутона "нагоре" незабавно спира движението нагоре. Аналогично работи бутонът "надолу" – движението надолу се извършва само докато се задържа.

В този режим управлението на въртенето наляво/надясно продължава да функционира в описаната по-рано бистабилна логика (натиснете и отпуснете, за да започнете движение; натиснете и отпуснете отново, за да спрете).

Дистанционно управление

Захранване: 2x AA батерии,

Работна честота: 433mHz.

Бутони START, STOP позволяват включване и изключване на възможността за управление на въртенето.

Солидното дистанционно е предназначено за индустриални приложения и позволява работа в трудни атмосферни условия като дъжд или прах.

Кодиране: EV1527

Размери: 141мм x 43.6мм x 53.5мм

Съдържание на комплекта

Ротатор

Ръководство за потребителя

Монтажни винтове

Антена 5см 433mHz

Дистанционно управление

Картонена опаковка

Сертификати и стандарти

CE, ROHS

Размери, тегло

Размери на продукта: 200 x 200 x 255 мм (Дълб. x Шир. x Вис.)

Размери на опаковката: 260 x 260 x 260 мм (Дълб. x Шир. x Вис.)

Тегло на продукта: 3067 г

Тегло с опаковката: 3493 г

За изтегляне

• Ръководство за потребителя
• CE декларация
• СЪОТВЕТСТВИЕ ПО БЕЗОПАСНОСТ
