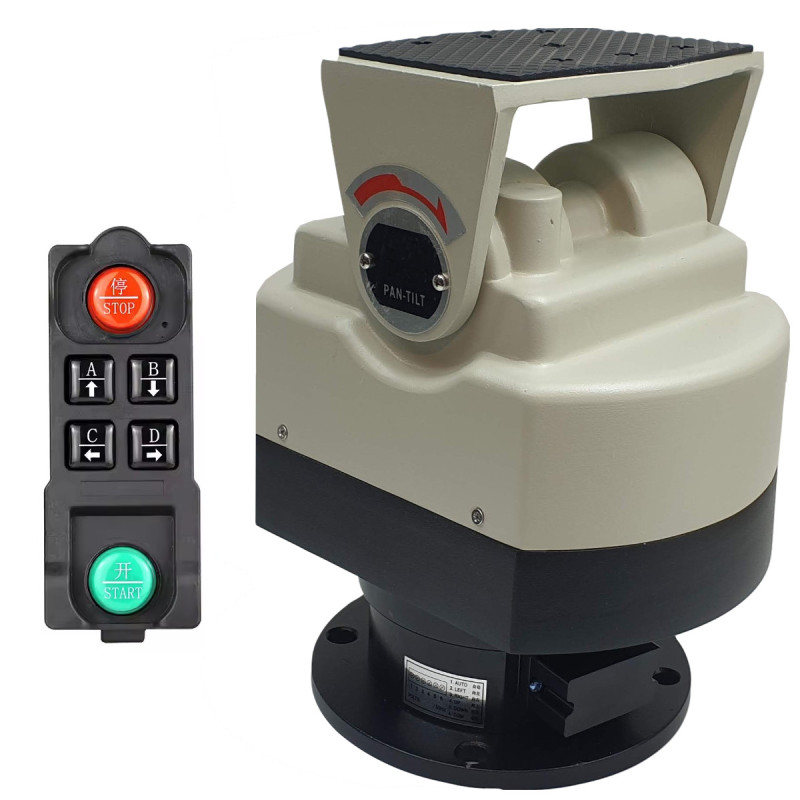

CCTV kaamerate ja päikesepaneelide väline pöördalus PAN TILT 350 kraadi 70 kraadi 230V 25kg RF kaugjuhtimispult

Mudel: ACTii AC5268

EAN: 6931240052686 SKU: 526836366

• Väline pöördalus
• Pöörleb horisontaalselt (350°), vertikaalselt (70°)
• Võimalus piirata pöördenurka horisontaalselt ja skaneerimisfunktsioon (tsükliline paremale-vasakule pööramine)
• Pöördalus on kaugjuhitav RF 433mHz puldiga (kaugus kuni 100m)
• Ideaalne kasutamiseks piirivalves, vanglates, politseis, ehitusplatsidel ja päikesepaneelide pööramiseks.
• Toide 230V AC võrgupingega
• Maksimaalne koormus: 25kg

Kirjeldus

Väline PAN TILT pöördalus tööstuslikuks televisiooniks, fotogalvaaniliste päikesepaneelide jaoks jne.

Pöördalus on kaugjuhitav RF 433mHz puldiga (kaugus kuni 100m)

Pöördalust saab kasutada ka mitmesuguste seadmete pööramiseks, näiteks: antennid, öövaatlusseadmed, sensorid, prožektorid, valgustus.

Väline pöördalus täpse sünkroonmootoriga. Automaatne piirajate reguleerimine, valmistatud alumiiniumisulamist, ekstrudeeritud tehnoloogiaga. Vastupidav kõrgetele ja madalatele temperatuuridele, korrosioonile, tugevale tuulele, veekindel ja happekindel.

Sisseehitatud H-tüüpi automaatne soojendussüsteem on mõeldud väga külmadele piirkondadele.

Spetsifikatsioon

Korpus

Materjal: Alumiinium, ABS

Kasutamine: Välistingimustes, Sisetingimustes

Töötemperatuur / suhteline õhuniiskus: -35°C - +55°C/ <90%

Pöördalus on ette nähtud kasutamiseks välistingimustes. Pöördaluse paigaldamisel vertikaalsesse asendisse kaitseb korpus kõiki elektroonilisi ja mehaanilisi osi atmosfäärimõjude eest

Sisendid, väljundid

Toitekaabli sisend: 230V AC, pikkus 1m

Antenni ühendus: 1x

Pöörlemise parameetrid

Pöörlemiskiirus: Horisontaalne: 7°/s., Vertikaalne: 2°/s.

Pöördeulatus: Horisontaalne: 350° Vertikaalne: 70°

Maksimaalne koormus: Horisontaalselt 25kg, Vertikaalselt 12kg

Toide

Toiteplokk: AC 230V AC

Energiatarve: 15W

Lisainfo

Pöördaluste kasutamine on lihtsaim viis kaamera vaatevälja suurendamiseks. Koos käsijuhtimisseadmete ja moto-zoom tüüpi objektiividega võimaldavad need sündmuste täpset jälgimist. Statsionaarne kaamera on alati suunatud kindlale alale ja selle seadistus ei võimalda alati näha vaadeldava pildi detaile. Kui asetame kaamera pöördalusele ja varustame selle lisaks moto-zoom objektiiviga, on võimalik vaatevälja juhtida

Kaugjuhtimispuldi kasutamine

JAH

Pöördalusega on kaasas tugev tööstuslik kaugjuhtimispult. See võimaldab juhtida pöördalust kuni 100m kauguselt, kasutades komplektis olevat standardantenni. Suundantenni kasutamisel saab ülekandekaugust mitmekordistada.

Tööloogika: Pöördaluse juhtimine toimub kaasasoleva puldi abil. Pult kasutab suunanuppe (nt pööramine vasakule, pööramine paremale), mis toimivad bistabiilse loogika alusel. See tähendab, et nupu vajutamine ja vabastamine aktiveerib pideva liikumise valitud suunas. Sama nupu uuesti vajutamine ja vabastamine peatab liikumise.

Oluline on, et vastandsuundade funktsioonid välistavad üksteist. Paremale pööramise alustamiseks tuleb kõigepealt peatada (nuppu uuesti vajutades) hetkel käimasolev vasakule pööramine. Analoogne põhimõte kehtib vertikaaltelje (üles/alla) juhtimisel, kui pöördalusel on selline funktsionaalsus ja see töötab vaikimisi bistabiilses režiimis: alla liikumise alustamiseks tuleb kõigepealt peatada ülesliikumine ja vastupidi. (Seda on näidatud pöördaluse kirjeldusele lisatud videos.)

Lisaks on võimalus muuta vertikaaltelje (üles/alla) juhtimisrežiimi. Selles alternatiivses režiimis toimub üles/alla liikumise juhtimine hetkelise nupu põhimõttel. See tähendab, et: "üles" nupu vajutamine ja allhoidmine põhjustab pöördaluse liikumise ülespoole. Liikumine kestab nii kaua, kuni nuppu all hoitakse.

"Üles" nupu vabastamine peatab koheselt ülesliikumise. Analoogselt toimib "alla" nupp – allapoole liikumine toimub ainult selle allhoidmise ajal.

Selles režiimis toimib vasakule/paremale pööramise juhtimine endiselt varem kirjeldatud bistabiilse loogika järgi (vajuta ja vabasta liikumise alustamiseks; vajuta ja vabasta uuesti peatamiseks).

Kaugjuhtimispult

Toide: 2x AA patareid,

Töösagedus: 433mHz.

START, STOP nupud võimaldavad sisse ja välja lülitada pööramise juhtimise võimalust.

Tugev pult on mõeldud tööstuslikuks kasutamiseks, võimaldades tööd rasketes ilmastikutingimustes nagu vihm või tolm.

Kodeering: EV1527

Mõõdud: 141mm x 43.6mm x 53.5mm

Komplekti sisu

Pöördalus

Kasutusjuhend

Paigalduskruvid

Antenn 5cm 433mHz

Juhtimispult

Pakend

Sertifikaadid ja standardid

CE, ROHS

Mõõdud, Kaal

Toote mõõdud: 200 x 200 x 255 mm (S x L x K)

Pakendi mõõdud: 260 x 260 x 260 mm (S x L x K)

Toote kaal: 3067 g

Kaal koos pakendiga: 3493 g

Allalaadimiseks

• Kasutusjuhend
• CE deklaratsioon
• OHUTUSVASTAVUS
