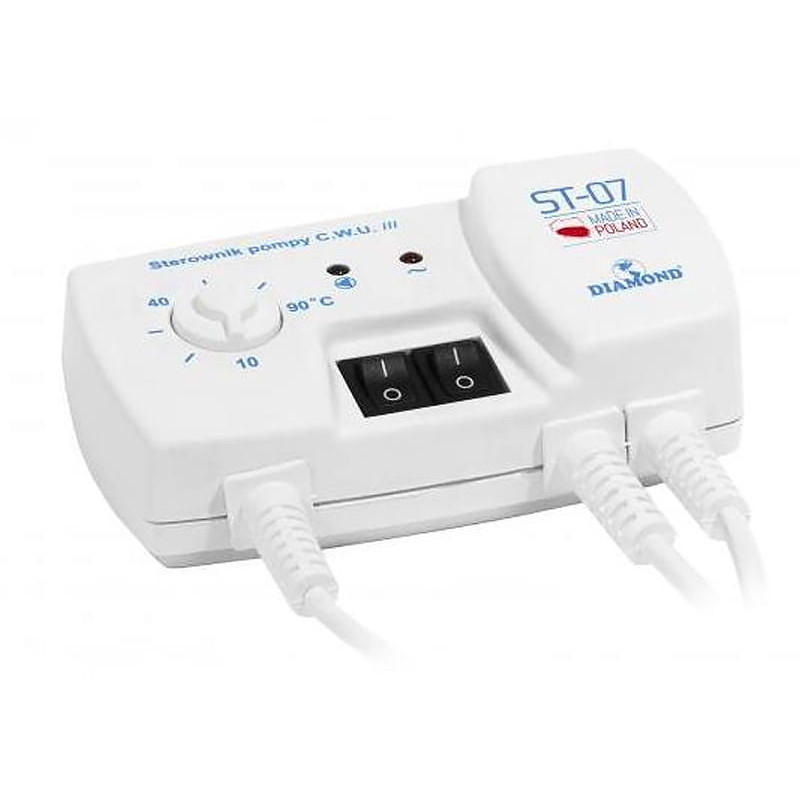

Styrenhet för tappvarmvatten cirkulationspump golvvärme temperaturregulator termostat

Modell: Diamond ST-07

EAN: 6931240042519 SKU: 931242511

• Avsedd för tappvarmvattenpumpar, cirkulationspumpar och golvvärmesystem
• Automatisk avstängning av pumpen när den inställda temperaturen överskrids
• Steglös temperaturreglering i intervallet 10°C till 90°C via potentiometer
• Inbyggd hysteres på 5°C för att förhindra för täta arbetscykler
• Fördröjningsfunktion för start och stopp (ca 30 sekunder) för att skydda pumpen
• Två driftlägen: automatiskt och manuellt (konstant på)
• Tydlig optisk signalering via lysdioder (strömförsörjning och pumpdrift)
• Lång temperaturgivarkabel (1,2 m) för enkel montering
• Låg egen strömförbrukning under 2W
• Robust konstruktion från det polska märket Diamond

Beskrivning

Styrenheten för tappvarmvattenpump ST-07 är en avancerad och pålitlig enhet utformad för exakt hantering av driften för tappvarmvattenpumpar, cirkulationspumpar eller golvvärmesystem. Huvuduppgiften för denna moderna regulator är att optimera elförbrukningen och säkerställa maximal termisk komfort genom intelligent styrning av pumpens strömförsörjning baserat på temperaturen hos mediet i systemet. Enheten fungerar i termostatläge, vilket innebär att dess prioritet är att stänga av pumpen när vattentemperaturen överstiger det värde som användaren ställt in, vilket effektivt skyddar systemet mot onödig överhettning och tomgångskörning av pumpen.

Produktfördelar:

- Exceptionell regleringsprecision tack vare användningen av högkvalitativa komponenter och en känslig potentiometer.

- Mycket brett temperaturinställningsområde från 10°C upp till 90°C, vilket gör den till en universell lösning för olika typer av värmesystem.

- Intelligent tidsfördröjningsfunktion (ca 30 sekunder) som eliminerar problemet med frekventa och för pumpmotorn skadliga till- och frånslag vid plötsliga temperaturfluktuationer.

- Intuitiv och enkel hantering via fysiska brytare samt tydlig LED-signalering som informerar om driftstatus.

- Möjlighet till omedelbar övergång till manuellt driftläge, vilket är ovärderligt vid servicearbete, avluftning av systemet eller vid första idrifttagning av installationen.

- Robust, kompakt hölje tillverkat av hållbara material, vilket underlättar utanpåliggande montering i pannrum och tekniska utrymmen.

- Integrerad hysteres på 5°C som säkerställer driftsstabilitet och energibesparing.

Genom att använda styrenheten ST-07 får användaren full kontroll över vattencirkulationen, vilket leder till verkliga besparingar i hushållsbudgeten och en betydande förlängning av själva cirkulationspumpens livslängd.

Specifikation

Matningsspänning

230V AC / 50Hz +/- 10%

Strömförbrukning

< 2 W

Temperaturregleringsområde

10°C ... 90°C

Hysteres

5°C

Enhetens driftstemperatur

-10°C ... 50°C

Maximal utgångsbelastningsström

180 W

Skyddsklass

IP20

Givarkabelns längd

1,2 m

Anslutningskablarnas tvärsnitt

3x0,75 mm

Driftsignalering

Lysdioder (Röd - regulatorns strömförsörjning, Grön - pumpdrift)

Regleringsmetod

Analog potentiometer

Tilläggsfunktioner

Manuellt driftläge (konstant pumpdrift), Start/stopp-fördröjning (30s)

Användning

Tappvarmvattencirkulationspumpar, golvvärmepumpar, system med forcerad vattencirkulation

Programvara och gränssnitt

Enheten ST-07 har designats med fokus på maximal enkelhet och driftsäkerhet under krävande förhållanden i pannrum. Användargränssnittet bygger på en tydlig frontpanel utrustad med en ergonomisk potentiometer som möjliggör steglös och exakt inställning av gränstemperaturen. Styrsystemet baseras på dedikerad analog-digital logik som kontinuerligt övervakar avläsningar från temperaturgivaren placerad i systemet. Användaren har tillgång till två viktiga mekaniska brytare: huvudströmbrytaren för hela regulatorn och en dedikerad brytare för kontinuerligt (manuellt) driftläge. Optisk signalering via lysdioder möjliggör omedelbar diagnostik av systemets status utan behov av extra verktyg – den röda lysdioden informerar om närvaro av spänning i styrenheten, medan den gröna bekräftar att pumpen för tillfället får ström och är i drift. Styrlogiken har en fabriksinställd tidsfördröjning på cirka 30 sekunder, vilket är en nyckelkomponent för att skydda pumpmotorn mot de negativa effekterna av frekventa till/från-cykler som skulle kunna uppstå vid gränstemperaturvärden eller plötsliga vattenflöden. Allt är inneslutet i ett hållbart plasthölje anpassat för utanpåliggande montering, vilket garanterar lång livslängd och motståndskraft mot förhållandena i värmeinstallationer.

Innehåll

1x Styrenhet ST-07

1x Temperaturgivare på kabel

1x Bruksanvisning

Mått, Vikt

Produktmått: 132 x 72 x 50 mm (Dj. x Br. x Hö.)

Förpackningsmått: 100 x 150 x 80 mm (Dj. x Br. x Hö.)

Produktvikt: 450 g

Vikt med förpackning: 550 g
