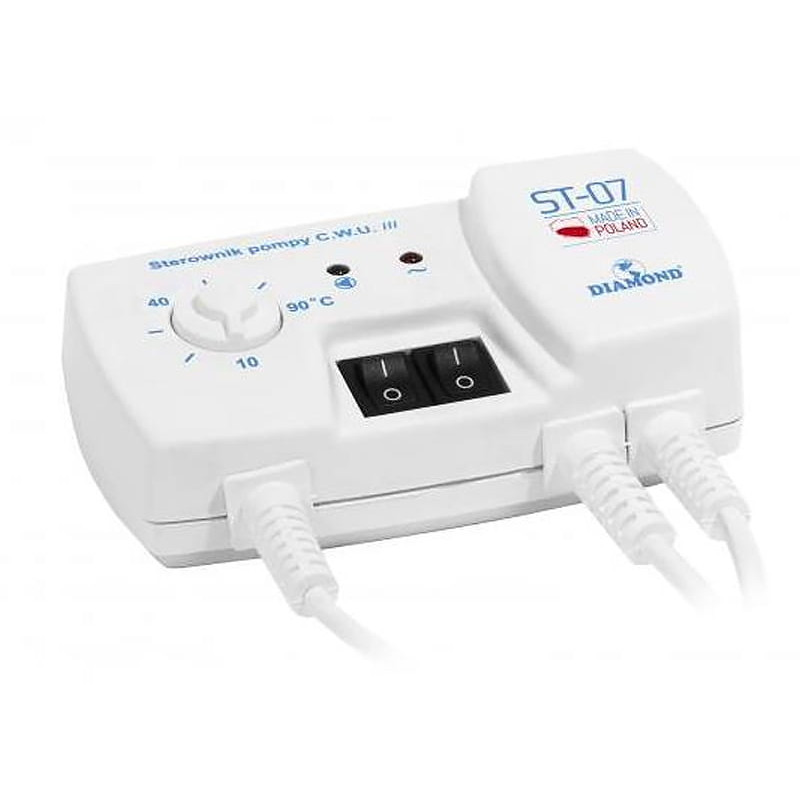

Controlador de bomba de ACS circulación suelo radiante regulador de temperatura termostato

Modelo: Diamond ST-07

EAN: 6931240042519 SKU: 931242511

• Diseñado para bombas de ACS, circulación y calefacción por suelo radiante
• Apagado automático de la bomba al superar la temperatura establecida
• Regulación fluida de la temperatura en el rango de 10°C a 90°C mediante potenciómetro
• Histéresis integrada de 5°C para evitar ciclos de trabajo demasiado frecuentes
• Función de retardo de encendido y apagado (aprox. 30 segundos) para proteger la bomba
• Dos modos de funcionamiento: automático y manual (encendido permanente)
• Señalización óptica clara mediante diodos LED (alimentación y funcionamiento de la bomba)
• Cable largo del sensor de temperatura (1.2m) para facilitar el montaje
• Bajo consumo de energía propio inferior a 2W
• Construcción sólida de la marca polaca Diamond

Descripción

El controlador de bomba de ACS ST-07 es un dispositivo avanzado y fiable diseñado para la gestión precisa del funcionamiento de la bomba de agua caliente sanitaria, bomba de circulación o sistemas de calefacción por suelo radiante. La tarea principal de este regulador moderno es optimizar el consumo de energía eléctrica y garantizar el máximo confort térmico mediante el control inteligente de la alimentación de la bomba en función de la temperatura del fluido en el sistema. El dispositivo funciona en modo termostato, lo que significa que su prioridad es apagar la bomba cuando la temperatura del agua supera el valor establecido por el usuario, lo que protege eficazmente el sistema contra el sobrecalentamiento innecesario y el funcionamiento en vacío del dispositivo de bombeo.

Ventajas del producto:

- Precisión excepcional de regulación gracias al uso de componentes de alta calidad y un potenciómetro sensible.

- Rango muy amplio de ajuste de temperatura desde 10°C hasta 90°C, lo que lo convierte en una solución universal para diferentes tipos de instalaciones de calefacción.

- Función inteligente de retardo temporal (aprox. 30 segundos), que elimina el problema de la conmutación frecuente y perjudicial para el motor de la bomba ante fluctuaciones bruscas de temperatura.

- Manejo intuitivo y sencillo mediante interruptores físicos y una clara señalización LED que informa sobre el estado de funcionamiento.

- Posibilidad de pasar inmediatamente al modo de funcionamiento manual, lo cual es inestimable durante los trabajos de mantenimiento, purga del sistema o la primera puesta en marcha de la instalación.

- Carcasa sólida y compacta fabricada con materiales duraderos, que facilita el montaje en superficie en salas de calderas y cuartos técnicos.

- Histéresis integrada de 5°C que garantiza la estabilidad del funcionamiento y el ahorro de energía.

Al utilizar el controlador ST-07, el usuario obtiene un control total sobre la circulación del agua, lo que se traduce en ahorros reales en el presupuesto doméstico y una prolongación significativa de la vida útil de la propia bomba de circulación.

Especificación

Tensión de alimentación

230V CA / 50Hz +/- 10%

Consumo de energía

< 2 W

Rango de regulación de temperatura

10°C ... 90°C

Histéresis

5°C

Temperatura de funcionamiento del dispositivo

-10°C ... 50°C

Corriente máxima de carga de salida

180 W

Grado de protección

IP20

Longitud del cable del sensor

1.2 m

Sección de los cables de conexión

3x0,75 mm

Señalización de funcionamiento

Diodos LED (Rojo - alimentación del regulador, Verde - funcionamiento de la bomba)

Método de regulación

Potenciómetro analógico

Funciones adicionales

Modo de funcionamiento manual (encendido permanente de la bomba), Retardo de encendido/apagado (30s)

Aplicación

Bombas de circulación de ACS, bombas de calefacción por suelo radiante, sistemas de circulación forzada de agua

Software e Interfaz

El dispositivo ST-07 ha sido diseñado pensando en la máxima simplicidad y fiabilidad de funcionamiento en las difíciles condiciones de una sala de calderas. La interfaz de usuario se basa en un panel frontal transparente equipado con un potenciómetro ergonómico que permite un ajuste fluido y preciso de la temperatura límite. El sistema de control se basa en una lógica analógico-digital dedicada que monitorea continuamente las lecturas del sensor de temperatura colocado en el sistema. El usuario dispone de dos interruptores mecánicos clave: el interruptor principal de alimentación de todo el regulador y un interruptor dedicado para el modo de funcionamiento continuo (manual). La señalización óptica mediante diodos LED permite un diagnóstico instantáneo del estado del sistema sin necesidad de herramientas adicionales: el diodo rojo informa sobre la presencia de tensión en el controlador, mientras que el verde confirma que la bomba está recibiendo alimentación y funcionando en ese momento. El algoritmo de control tiene implementado de fábrica un retardo temporal de unos 30 segundos, lo cual es un elemento clave para proteger el motor de la bomba contra los efectos negativos de los ciclos frecuentes de encendido/apagado que podrían ocurrir con valores límite de temperatura o flujos de agua bruscos. Todo el conjunto está encerrado en una carcasa duradera de plástico, adaptada para el montaje en superficie, lo que garantiza longevidad y resistencia a las condiciones existentes en las instalaciones de calefacción.

Contenido

1x Controlador ST-07

1x Sensor de temperatura con cable

1x Manual de usuario

Dimensiones, Peso

Dimensiones del producto: 132 x 72 x 50 mm (Prof. x An. x Al.)

Dimensiones del embalaje: 100 x 150 x 80 mm (Prof. x An. x Al.)

Peso del producto: 450 g

Peso con embalaje: 550 g
