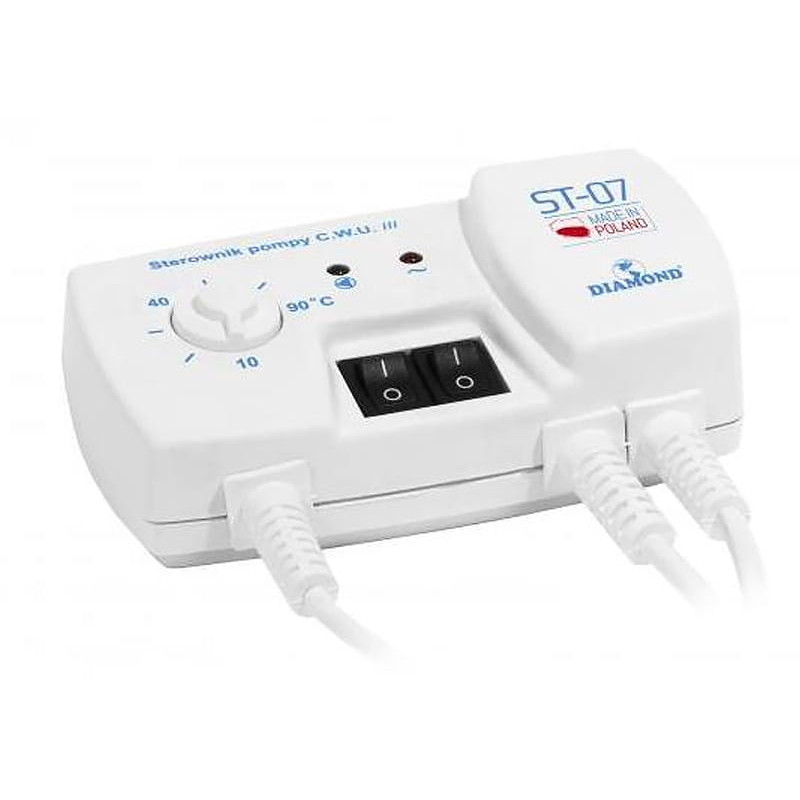

Cirkulationspumpe styring til brugsvand og gulvvarme temperaturregulator termostat

Model: Diamond ST-07

EAN: 6931240042519 SKU: 931242511

• Designet til brugsvands- og cirkulationspumper samt gulvvarme
• Automatisk slukning af pumpen efter overskridelse af den indstillede temperatur
• Trinløs temperaturregulering i området fra 10°C til 90°C via potentiometer
• Indbygget hysterese på 5°C for at forhindre for hyppige driftscyklusser
• Forsinkelsesfunktion for tænding og slukning (ca. 30 sekunder) for at beskytte pumpen
• To driftstilstande: automatisk og manuel (konstant tændt)
• Tydelig optisk signalering via LED-dioder (strømforsyning og pumpedrift)
• Langt temperatursensorkabel (1,2 m) for nem montering
• Lavt egetforbrug på under 2W
• Solid konstruktion fra det polske mærke Diamond

Beskrivelse

ST-07 styringen til brugsvandspumper er en avanceret og pålidelig enhed designet til præcis styring af brugsvandspumper, cirkulationspumper eller gulvvarmesystemer. Hovedformålet med denne moderne regulator er at optimere elforbruget og sikre maksimal termisk komfort gennem intelligent styring af pumpens strømforsyning baseret på systemets væsketemperatur. Enheden fungerer som en termostat, hvilket betyder, at dens prioritet er at slukke for pumpen, når vandtemperaturen overstiger den værdi, brugeren har indstillet, hvilket effektivt beskytter systemet mod unødig overophedning og tomgangskørsel af pumpeenheden.

Produktfordele:

- Enestående reguleringspræcision takket være brug af komponenter af høj kvalitet og et følsomt potentiometer.

- Meget bredt temperaturindstillingsområde fra 10°C til hele 90°C, hvilket gør det til en universel løsning til forskellige typer varmeanlæg.

- Intelligent tidsforsinkelsesfunktion (ca. 30 sekunder), som eliminerer problemet med hyppig og motorskadelig tænd/sluk-kobling ved pludselige temperatursvingninger.

- Intuitiv og enkel betjening via fysiske kontakter samt tydelig LED-diodeindikering, der viser driftsstatus.

- Mulighed for øjeblikkelig skift til manuel drift, hvilket er uvurderligt under servicearbejde, udluftning af systemet eller første opstart af installationen.

- Solidt, kompakt kabinet fremstillet af holdbare materialer, der letter overflademontering i fyrrum og tekniske rum.

- Integreret hysterese på 5°C, der sikrer driftsstabilitet og energibesparelse.

Ved at bruge ST-07 styringen får brugeren fuld kontrol over vandcirkulationen, hvilket resulterer i reelle besparelser i husholdningsbudgettet og en væsentlig forlængelse af selve cirkulationspumpens levetid.

Specifikation

Forsyningsspænding

230V AC / 50Hz +/- 10%

Strømforbrug

< 2 W

Temperaturreguleringsområde

10°C ... 90°C

Hysterese

5°C

Enhedens driftstemperatur

-10°C ... 50°C

Maksimal udgangsbelastningsstrøm

180 W

Beskyttelsesgrad

IP20

Sensorkabellængde

1,2 m

Tilslutningskabeltværsnit

3x0,75 mm

Driftssignalering

LED-dioder (Rød - regulator strømforsyning, Grøn - pumpedrift)

Reguleringsmetode

Analogt potentiometer

Yderligere funktioner

Manuel driftstilstand (konstant pumpetænding), Tænd/sluk-forsinkelse (30s)

Anvendelse

Brugsvandscirkulationspumper, gulvvarmepumper, tvungne vandcirkulationssystemer

Software og grænseflade

ST-07 enheden er designet med fokus på maksimal enkelhed og driftssikkerhed under vanskelige forhold i fyrrum. Brugergrænsefladen er baseret på et overskueligt frontpanel udstyret med et ergonomisk potentiometer, der muliggør trinløs og præcis indstilling af grænsetemperaturen. Styresystemet er baseret på dedikeret analog-digital logik, der løbende overvåger aflæsninger fra temperatursensoren placeret i systemet. Brugeren har to centrale mekaniske kontakter til rådighed: hovedafbryderen til hele regulatoren og en dedikeret kontakt til kontinuerlig (manuel) drift. Optisk signalering via LED-dioder muliggør øjeblikkelig systemdiagnose uden behov for ekstra værktøj – den røde diode indikerer tilstedeværelsen af spænding i styringen, mens den grønne bekræfter, at pumpen modtager strøm og er i drift. Styringsalgoritmen har en fabriksindstillet tidsforsinkelse på cirka 30 sekunder, hvilket er et nøgleelement i beskyttelsen af pumpemotoren mod de negative virkninger af hyppige tænd/sluk-cyklusser, som kunne opstå ved grænsetemperaturværdier eller pludselige vandstrømme. Det hele er indkapslet i et holdbart plastkabinet, der er egnet til overflademontering, hvilket garanterer lang levetid og modstandsdygtighed over for forholdene i varmeinstallationer.

Indhold

1x ST-07 styring

1x Temperatursensor på kabel

1x Brugervejledning

Dimensioner, Vægt

Produktdimensioner: 132 x 72 x 50 mm (Dybde x Bredde x Højde)

Emballagedimensioner: 100 x 150 x 80 mm (Dybde x Bredde x Højde)

Produktvægt: 450 g

Vægt med emballage: 550 g
