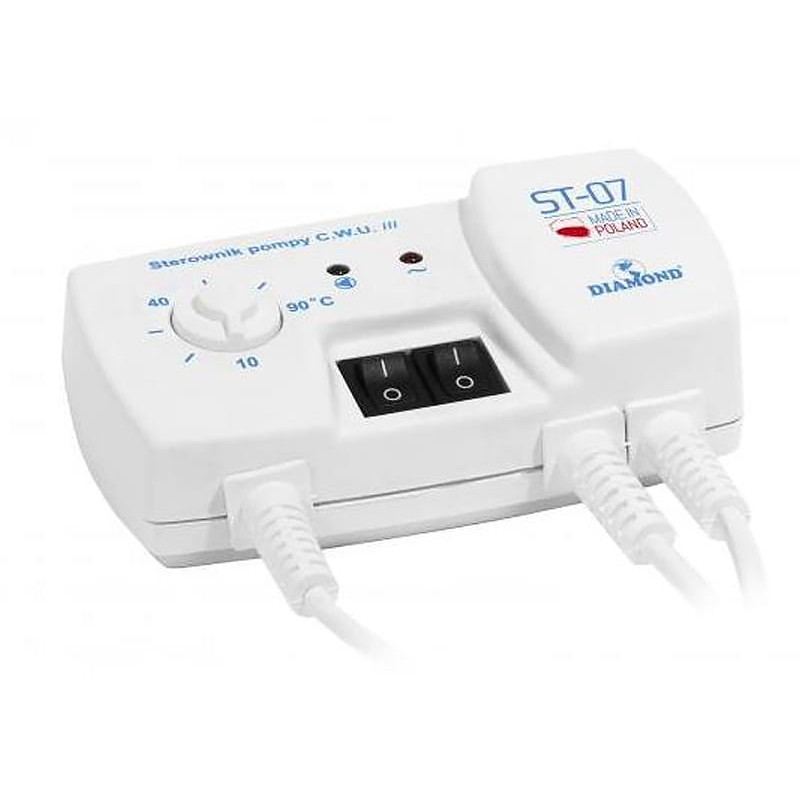

Controlador de bomba de AQS circulação piso radiante regulador de temperatura termóstato

Modelo: Diamond ST-07

EAN: 6931240042519 SKU: 931242511

• Destinado a bombas de AQS, circulação e aquecimento por piso radiante
• Desligamento automático da bomba após exceder a temperatura definida
• Regulação suave da temperatura na gama de 10°C a 90°C através de potenciómetro
• Histerese integrada de 5°C para evitar ciclos de funcionamento demasiado frequentes
• Função de atraso de ligação e desligamento (aprox. 30 segundos) para proteção da bomba
• Dois modos de funcionamento: automático e manual (ligação permanente)
• Sinalização ótica clara através de díodos LED (alimentação e funcionamento da bomba)
• Cabo longo do sensor de temperatura (1,2 m) para facilitar a instalação
• Baixo consumo de energia próprio inferior a 2W
• Construção robusta da marca polaca Diamond

Descrição

O controlador de bomba de AQS ST-07 é um dispositivo avançado e fiável concebido para a gestão precisa do funcionamento da bomba de água quente sanitária, bomba de circulação ou sistemas de aquecimento por piso radiante. A principal tarefa deste regulador moderno é otimizar o consumo de energia elétrica e garantir o máximo conforto térmico através do controlo inteligente da alimentação da bomba em função da temperatura do fluido no sistema. O dispositivo funciona em modo de termóstato, o que significa que a sua prioridade é desligar a bomba quando a temperatura da água excede o valor definido pelo utilizador, protegendo eficazmente o sistema contra sobreaquecimento desnecessário e o funcionamento em vazio do dispositivo de bombagem.

Vantagens do produto:

- Precisão excecional de regulação graças à utilização de componentes de alta qualidade e um potenciómetro sensível.

- Gama muito ampla de definições de temperatura de 10°C até 90°C, tornando-o uma solução universal para diferentes tipos de instalações de aquecimento.

- Função inteligente de atraso temporal (aprox. 30 segundos), que elimina o problema de comutação frequente e prejudicial para o motor da bomba em caso de variações bruscas de temperatura.

- Operação intuitiva e simples através de interruptores físicos e sinalização LED clara que informa sobre o estado de funcionamento.

- Possibilidade de transição imediata para o modo de funcionamento manual, o que é inestimável durante trabalhos de manutenção, purga do sistema ou arranque inicial da instalação.

- Caixa robusta e compacta feita de materiais duráveis, facilitando a montagem saliente em salas de caldeiras e áreas técnicas.

- Histerese integrada de 5°C garantindo estabilidade de funcionamento e poupança de energia.

Ao utilizar o controlador ST-07, o utilizador ganha controlo total sobre a circulação da água, o que se traduz em poupanças reais no orçamento doméstico e num aumento significativo da vida útil da própria bomba de circulação.

Especificação

Tensão de alimentação

230V AC / 50Hz +/- 10%

Consumo de energia

< 2 W

Gama de regulação de temperatura

10°C ... 90°C

Histerese

5°C

Temperatura de funcionamento do dispositivo

-10°C ... 50°C

Corrente máxima de carga de saída

180 W

Grau de proteção

IP20

Comprimento do cabo do sensor

1,2 m

Secção transversal dos cabos de ligação

3x0,75 mm

Sinalização de funcionamento

Díodos LED (Vermelho - alimentação do regulador, Verde - funcionamento da bomba)

Método de regulação

Potenciómetro analógico

Funções adicionais

Modo de funcionamento manual (ligação permanente da bomba), Atraso de ligação/desligamento (30s)

Aplicação

Bombas de circulação de AQS, bombas de aquecimento por piso radiante, sistemas de circulação forçada de água

Software e Interface

O dispositivo ST-07 foi concebido a pensar na máxima simplicidade e fiabilidade de funcionamento em condições difíceis de salas de caldeiras. A interface do utilizador baseia-se num painel frontal transparente equipado com um potenciómetro ergonómico, que permite uma regulação suave e precisa da temperatura limite. O sistema de controlo baseia-se numa lógica analógico-digital dedicada que monitoriza continuamente as leituras do sensor de temperatura colocado no sistema. O utilizador tem à disposição dois interruptores mecânicos principais: o interruptor principal de alimentação de todo o regulador e um interruptor dedicado para o modo de funcionamento contínuo (manual). A sinalização ótica através de díodos LED permite um diagnóstico instantâneo do estado do sistema sem necessidade de ferramentas adicionais – o díodo vermelho informa sobre a presença de tensão no controlador, enquanto o verde confirma que a bomba está a receber alimentação e a funcionar. O algoritmo de controlo possui um atraso temporal pré-programado de fábrica de cerca de 30 segundos, sendo este um elemento chave para proteger o motor da bomba contra os efeitos negativos de ciclos frequentes de ligar/desligar que poderiam ocorrer em valores limite de temperatura ou fluxos de água bruscos. O conjunto está contido numa caixa de plástico durável, adaptada para montagem saliente, o que garante longevidade e resistência às condições existentes nas instalações de aquecimento.

Conteúdo

1x Controlador ST-07

1x Sensor de temperatura com cabo

1x Manual de instruções

Dimensões, Peso

Dimensões do produto: 132 x 72 x 50 mm (Prof. x Larg. x Alt.)

Dimensões da embalagem: 100 x 150 x 80 mm (Prof. x Larg. x Alt.)

Peso do produto: 450 g

Peso com embalagem: 550 g
