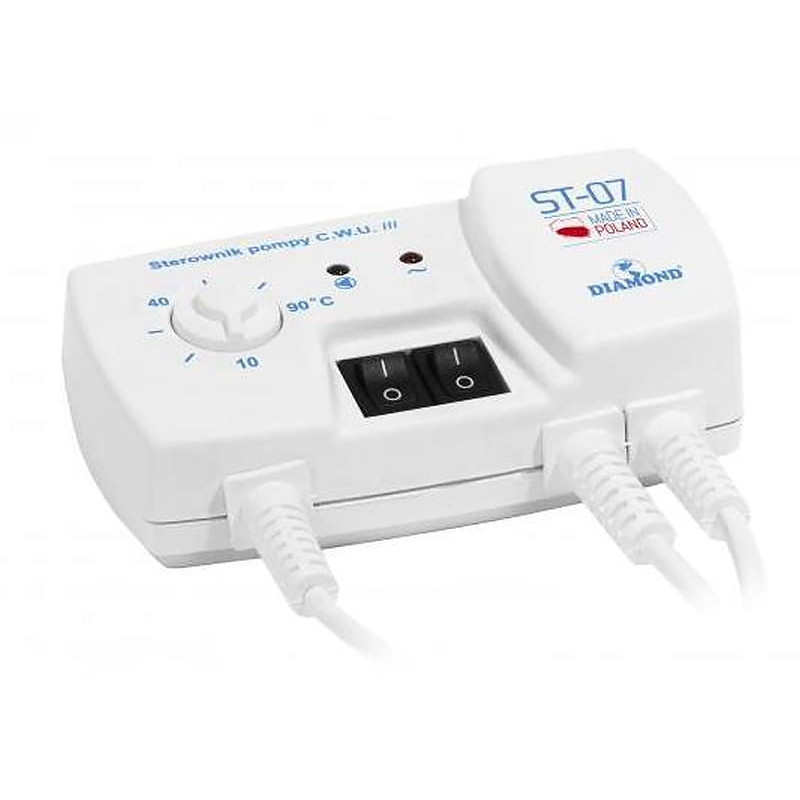

Contrôleur de pompe ECS de circulation et de chauffage au sol thermostat

Modèle: Diamond ST-07

EAN: 6931240042519 SKU: 931242511

• Conçu pour les pompes ECS, de circulation et de chauffage au sol
• Arrêt automatique de la pompe après dépassement de la température réglée
• Réglage fluide de la température de 10°C à 90°C via potentiomètre
• Hystérésis intégrée de 5°C évitant les cycles de fonctionnement trop fréquents
• Fonction de temporisation de démarrage et d'arrêt (env. 30 secondes) pour protéger la pompe
• Deux modes de fonctionnement: automatique et manuel (marche forcée)
• Signalisation optique claire par diodes LED (alimentation et fonctionnement de la pompe)
• Long câble de capteur de température (1.2m) facilitant l'installation
• Faible consommation d'énergie propre inférieure à 2W
• Construction robuste de la marque polonaise Diamond

Description

Le contrôleur de pompe ECS ST-07 est un appareil avancé et fiable conçu pour la gestion précise du fonctionnement d'une pompe d'eau chaude sanitaire, d'une pompe de circulation ou de systèmes de chauffage au sol. La mission principale de ce régulateur moderne est d'optimiser la consommation d'énergie électrique et d'assurer un confort thermique maximal grâce à un contrôle intelligent de l'alimentation de la pompe en fonction de la température du fluide dans le système. L'appareil fonctionne en mode thermostat, ce qui signifie que sa priorité est d'éteindre la pompe lorsque la température de l'eau dépasse la valeur définie par l'utilisateur, protégeant ainsi efficacement le système contre une surchauffe inutile et le fonctionnement à vide de l'appareil de pompage.

Avantages du produit:

- Précision de réglage exceptionnelle grâce à l'utilisation de composants de haute qualité et d'un potentiomètre sensible.

- Très large plage de réglage de température de 10°C à 90°C, ce qui en fait une solution universelle pour différents types d'installations de chauffage.

- Fonction intelligente de temporisation (env. 30 secondes) qui élimine le problème de commutation fréquente et nocive pour le moteur de la pompe lors de fluctuations brusques de température.

- Utilisation intuitive et simple via des interrupteurs physiques et signalisation LED claire informant de l'état de fonctionnement.

- Possibilité de passer immédiatement en mode manuel, ce qui est inestimable lors des travaux d'entretien, de la purge du système ou du premier démarrage de l'installation.

- Boîtier robuste et compact fabriqué à partir de matériaux durables, facilitant le montage en saillie dans les chaufferies et les locaux techniques.

- Hystérésis intégrée de 5°C assurant la stabilité du fonctionnement et des économies d'énergie.

En utilisant le contrôleur ST-07, l'utilisateur obtient un contrôle total sur la circulation de l'eau, ce qui se traduit par des économies réelles sur le budget domestique et une augmentation significative de la durée de vie de la pompe de circulation elle-même.

Spécifications

Tension d'alimentation

230V AC / 50Hz +/- 10%

Consommation électrique

< 2 W

Plage de réglage de la température

10°C ... 90°C

Hystérésis

5°C

Température de fonctionnement de l'appareil

-10°C ... 50°C

Courant de charge maximal de sortie

180 W

Indice de protection

IP20

Longueur du câble du capteur

1.2 m

Section des câbles de raccordement

3x0,75 mm

Signalisation de fonctionnement

Diodes LED (Rouge - alimentation du régulateur, Verte - fonctionnement de la pompe)

Méthode de régulation

Potentiomètre analogique

Fonctions supplémentaires

Mode manuel (marche forcée de la pompe), Temporisation de démarrage/arrêt (30s)

Application

Pompes de circulation ECS, pompes de chauffage au sol, systèmes de circulation d'eau forcée

Logiciel et Interface

L'appareil ST-07 a été conçu pour une simplicité et une fiabilité maximales dans les conditions difficiles des chaufferies. L'interface utilisateur repose sur un panneau frontal clair équipé d'un potentiomètre ergonomique, permettant un réglage fluide et précis de la température limite. Le système de contrôle est basé sur une logique analogique-numérique dédiée qui surveille en continu les lectures du capteur de température placé dans le système. L'utilisateur dispose de deux interrupteurs mécaniques clés : l'interrupteur principal d'alimentation de tout le régulateur et un interrupteur dédié au mode de fonctionnement continu (manuel). La signalisation optique par diodes LED permet un diagnostic instantané de l'état du système sans outils supplémentaires – la diode rouge informe de la présence de tension dans le contrôleur, tandis que la verte confirme que la pompe reçoit actuellement de l'alimentation et fonctionne. L'algorithme de contrôle possède une temporisation intégrée en usine d'environ 30 secondes, ce qui est un élément clé de la protection du moteur de la pompe contre les effets négatifs des cycles marche/arrêt fréquents qui pourraient survenir aux valeurs limites de température ou lors de flux d'eau brusques. L'ensemble est enfermé dans un boîtier en plastique durable, adapté au montage en saillie, ce qui garantit la longévité et la résistance aux conditions régnant dans les installations de chauffage.

Contenu

1x Contrôleur ST-07

1x Capteur de température sur câble

1x Manuel d'utilisation

Dimensions, Poids

Dimensions du produit: 132 x 72 x 50 mm (Prof. x Larg. x Haut.)

Dimensions de l'emballage: 100 x 150 x 80 mm (Prof. x Larg. x Haut.)

Poids du produit: 450 g

Poids avec emballage: 550 g
