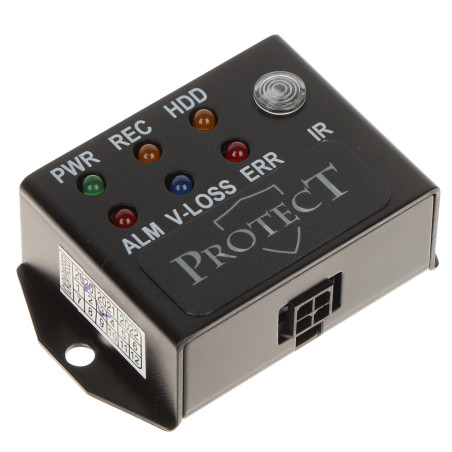

Kontrollpanel för mobila inspelare IR-förlängare RS-485 LED-statusdiagnostik för mobila CCTV-system

Modell: Protect PROTECT-LED-KL-1

EAN: 6931240018095 SKU: 931018095

• Fullständig kontroll över den mobila inspelarens driftstatus utan behov av en monitor
• Integrerad infraröd (IR) förlängare som möjliggör fjärrstyrning
• Sex tydliga LED-lampor som indikerar systemets nyckelparametrar
• Stabil kommunikation via industriellt RS-485-gränssnitt
• Mycket lång anslutningskabel (4 meter) för enkel montering i stora fordon
• Kompakt och hållbart hölje som tål förhållanden inuti fordon
• Indikering av kritiska fel, såsom förlust av videosignal eller hårddiskfel
• Enkel integrering med mobila system från PROTECT

Beskrivning

Kontrollpanelen PROTECT-LED-KL-1 är en professionell kringutrustning som utgör en nyckelkomponent i avancerade övervakningssystem i fordon. Dess huvuduppgift är att ge operatören eller föraren aktuell information om statusen för den mobila videoinspelaren, som av säkerhetsskäl ofta monteras på dolda platser, såsom bagageutrymmen, förvaringsfack eller speciella höljen under säten. Tack vare en tydlig panel med LED-lampor har användaren omedelbar insyn i strömstatus, inspelningsprocess och eventuella systemfel, vilket avsevärt höjer säkerhetsnivån och säkerställer att bevismaterial ständigt registreras.

En annan extremt viktig funktion hos denna modell är den integrerade infraröda (IR) förlängaren. Den tillåter full kontroll över inspelaren med hjälp av en fjärrkontroll, utan att man behöver rikta den direkt mot huvudenheten. Detta är en ovärderlig lösning inom logistik och kollektivtrafik, där förarens arbetsergonomi är prioriterad. Panelen ansluts till systemet via ett RS-485-gränssnitt, vilket garanterar stabil dataöverföring även vid elektromagnetiska störningar i fordonet. Det robusta höljet med kompakta mått möjliggör diskret montering på instrumentbrädan eller inom förarens synfält. Den 4 meter långa kabeln ger stor flexibilitet vid planering av installationen i stora fordon, såsom bussar, lastbilar eller tåg. Genom att välja PROTECT-LED-KL-1 investerar du i tillförlitlighet och full kontroll över ditt mobila säkerhetssystem.

Specifikation

Användningsområde

Avsedd för användning med professionella mobila inspelare från PROTECT i fordonsövervakningssystem.

Visuell indikering (LED)

Enheten är utrustad med 6 lysdioder: PWR (Ström), REC (Videoinspelning), HDD (Minneskort/hårddiskstatus), ALM (Larmutgång), V-LOSS (Videosignalförlustlarm), ERR (Systemfel).

IR-förlängarfunktion

Inbyggd infraröd mottagare möjliggör fjärrstyrning av inspelaren med en fjärrkontroll när huvudenheten är inbyggd.

Kommunikationsgränssnitt

RS-485 - datatransmissionsstandard som säkerställer hög immunitet mot störningar i fordonsinstallationer.

Beskrivning av kabelanslutningar

Vit: RS485B (datasignal), Röd: 12V DC strömutgång, Grön: RS485A (datasignal), Svart: GND (jord).

Metod för kabelinstallation

För korrekt anslutning krävs att fabrikskontakten klipps av och att anslutning till motsvarande terminaler i inspelaren görs manuellt.

Strömförsörjningsparametrar

Nominell spänning 12V DC (likström), hämtas direkt från den mobila inspelarens dedikerade utgång.

Programvara och konfiguration

Integrering med inspelarsystemet sker via en dedikerad meny för hantering av kringutrustning (Meny > Peripherals > Serial). Inspelarens firmware tillåter aktivering av RS-485-porten i kommunikationsläge med kontrollpanelen. Tack vare detta skickar systemet diagnostiska datapaket i realtid, vilka avkodas av panelens processor och presenteras visuellt. Användaren har möjlighet att på distans verifiera att alla videokanaler fungerar korrekt samt kontrollera inspelningsstatus utan att behöva ansluta en servicemonitor, vilket är avgörande under vägförhållanden.

Systemgränssnittets möjligheter

Programvarugränssnittet möjliggör fullständig diagnostik av inspelningsfel och problem med kamerornas strömförsörjning. Systemet upptäcker automatiskt den anslutna panelen och synkroniserar larmstatus med den. Dessutom stöder programvaran vidarebefordran av styrsignaler från IR-fjärrkontrollen via panelen till huvudenheten, vilket möjliggör full navigering i menyn för den inspelare som är dold i fordonets inredning. Detta är en avancerad 'plug-and-play'-lösning efter aktivering i systeminställningarna, vilket säkerställer hög respons och tillförlitlighet under svåra mobila förhållanden.

Höljets fysiska egenskaper

Tillverkad av hållbar plast, svart färg, anpassad för ytmontering inuti fordonets hytt.

Anslutningskabelns längd

4 meter - möjliggör enkel dragning av installationen från inspelaren i fordonets bakre del till instrumentbrädan.

Kompatibilitet med inspelarserien

Full kompatibilitet med PROTECT-serien för mobila enheter som stöder diagnostisk kommunikation via RS-485-bussen.

Driftsförhållanden och tillförlitlighet

Enheten är anpassad för drift i ett brett temperaturområde och är resistent mot vibrationer och stötar som är typiska för vägtransport.

Tillverkarens garantiperiod

2 år (24 månader) från inköpsdatum, utförs hos auktoriserad serviceverkstad.

Innehåll

1x Kontrollpanel PROTECT-LED-KL-1

1x Integrerad anslutningskabel med en längd på 4m

Mått, Vikt

Produktmått: 20 x 57 x 35 mm (Djup x Bredd x Höjd)

Förpackningsmått: 30 x 190 x 130 mm (Djup x Bredd x Höjd)

Produktvikt: 180 g

Vikt med förpackning: 188 g

Nedladdningar

• CE Declaration
• SAFETY COMPLIANCE
