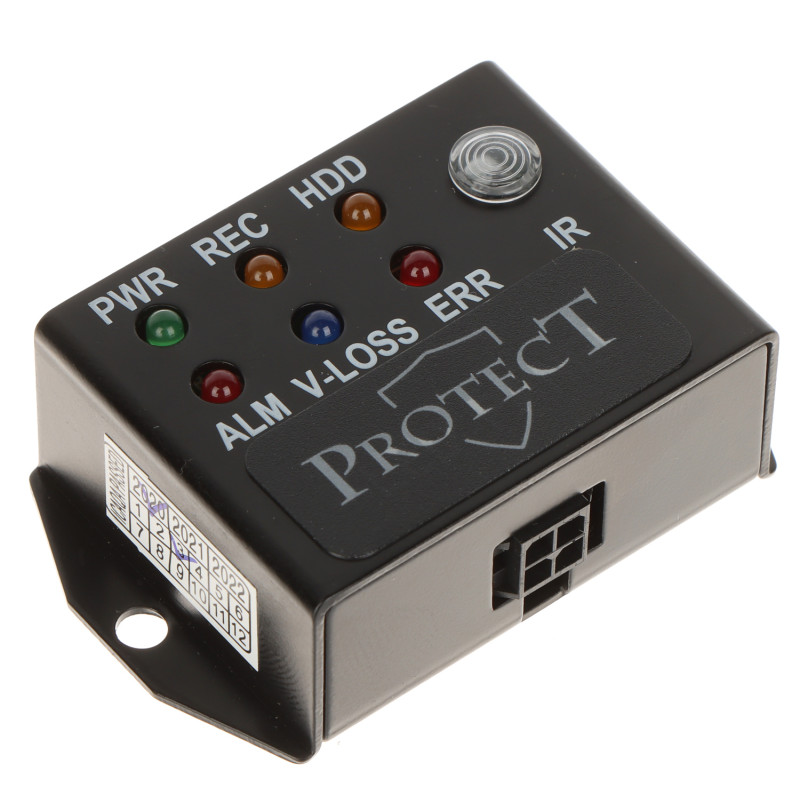

Bedienfeld für mobile Rekorder IR-Verlängerung RS-485 LED-Status Diagnose für mobile CCTV-Systeme

Modell: Protect PROTECT-LED-KL-1

EAN: 6931240018095 SKU: 931018095

• Vollständige Kontrolle des Betriebsstatus des mobilen Rekorders ohne Monitor
• Integrierte Infrarot-Verlängerung (IR) zur Steuerung per Fernbedienung
• Sechs gut lesbare LED-Anzeigen für wichtige Systemparameter
• Stabile Kommunikation über die industrielle RS-485-Schnittstelle
• Sehr langes Anschlusskabel (4 Meter) für eine einfache Montage in großen Fahrzeugen
• Kompaktes und robustes Gehäuse, beständig gegen Bedingungen im Fahrzeuginnenraum
• Anzeige kritischer Fehler wie Videosignalverlust oder Festplattenausfall
• Einfache Integration in mobile Systeme der Marke PROTECT

Beschreibung

Das Bedienfeld PROTECT-LED-KL-1 ist ein professionelles Peripheriegerät, das ein Schlüsselelement für komplexe Überwachungssysteme in Fahrzeugen darstellt. Seine Hauptaufgabe besteht darin, dem Bediener oder Fahrer aktuelle Informationen über den Betriebsstatus des mobilen Videorekorders zu liefern, der aus Sicherheitsgründen oft an unsichtbaren Stellen wie Gepäckfächern, Staufächern oder speziellen Gehäusen unter den Sitzen montiert ist. Dank des übersichtlichen Panels mit LED-Anzeigen hat der Benutzer sofortigen Einblick in den Stromversorgungsstatus, den Aufzeichnungsprozess und mögliche Systemfehler, was das Sicherheitsniveau erheblich erhöht und sicherstellt, dass Beweismaterial kontinuierlich aufgezeichnet wird.

Eine weitere äußerst wichtige Funktion dieses Modells ist die integrierte Infrarot-Verlängerung (IR). Sie ermöglicht die vollständige Steuerung des Rekorders per Fernbedienung, ohne dass direkt auf das Basisgerät gezielt werden muss. Dies ist eine unschätzbare Lösung in der Logistik und im öffentlichen Nahverkehr, wo die Ergonomie des Fahrerarbeitsplatzes Priorität hat. Das Panel verbindet sich über die RS-485-Schnittstelle mit dem System, was eine stabile Datenübertragung selbst bei elektromagnetischen Störungen in Fahrzeugen garantiert. Das robuste Gehäuse mit kompakten Abmessungen ermöglicht eine diskrete Montage auf dem Armaturenbrett oder im Sichtbereich des Fahrers. Das 4 Meter lange Kabel bietet enorme Flexibilität bei der Installationsplanung in großen Fahrzeugen wie Bussen, Lastkraftwagen oder Zügen. Mit der Wahl des PROTECT-LED-KL-1 investieren Sie in Zuverlässigkeit und volle Kontrolle über Ihr mobiles Sicherheitssystem.

Spezifikation

Anwendung

Speziell für die Zusammenarbeit mit professionellen mobilen Rekordern der Marke PROTECT in Fahrzeugüberwachungssystemen entwickelt.

Visuelle Signalisierung (LED)

Das Gerät ist mit 6 LEDs ausgestattet: PWR (Stromversorgung), REC (Videoaufnahme), HDD (Status der Speicherkarte/Festplatte), ALM (Alarmausgang), V-LOSS (VIDEO-Signalverlustalarm), ERR (Systemfehler).

IR-Verlängerungsfunktion

Der eingebaute Infrarotempfänger ermöglicht die Fernsteuerung des Rekorders per Fernbedienung, wenn die Zentraleinheit verbaut ist.

Kommunikationsschnittstelle

RS-485 - Datenübertragungsstandard, der eine hohe Störfestigkeit in Fahrzeuginstallationen gewährleistet.

Beschreibung der Kabelanschlüsse

Weiß: RS485B (Datensignal), Rot: 12V DC Stromausgang, Grün: RS485A (Datensignal), Schwarz: GND (Masse).

Installationsmethode der Verkabelung

Für einen korrekten Anschluss ist es erforderlich, den werkseitigen Stecker abzuschneiden und die Verbindung manuell mit den entsprechenden Anschlüssen am Rekorder herzustellen.

Stromversorgungsparameter

Nennspannung 12V DC (Gleichstrom), direkt vom dedizierten Ausgang des mobilen Rekorders bezogen.

Software und Konfiguration

Die Integration in das Rekordersystem erfolgt über das dedizierte Menü zur Verwaltung von Peripheriegeräten (Menü > Peripheriegeräte > Seriell). Die Firmware des Rekorders ermöglicht die Aktivierung des RS-485-Ports im Kommunikationsmodus mit dem Bedienfeld. Dadurch sendet das System in Echtzeit diagnostische Datenpakete, die vom Prozessor des Panels dekodiert und visuell dargestellt werden. Der Benutzer hat die Möglichkeit, die korrekte Funktion aller Videokanäle sowie den Aufzeichnungsstatus aus der Ferne zu überprüfen, ohne einen Servicemonitor anschließen zu müssen, was unter Straßenbedingungen entscheidend ist.

Möglichkeiten der Systemschnittstelle

Die Softwareschnittstelle ermöglicht eine vollständige Diagnose von Aufzeichnungsfehlern und Problemen mit der Kamera-Stromversorgung. Das System erkennt das angeschlossene Panel automatisch und synchronisiert Alarmzustände damit. Darüber hinaus unterstützt die Software die Weiterleitung von Steuersignalen der Infrarot-Fernbedienung (IR) über das Panel an die Zentraleinheit, was eine vollständige Navigation durch das Menü des im Fahrzeug verbauten Rekorders ermöglicht. Dies ist eine fortschrittliche 'Plug-and-Play'-Lösung nach vorheriger Aktivierung in den Systemeinstellungen, die eine hohe Reaktionsfähigkeit und Zuverlässigkeit unter schwierigen mobilen Bedingungen bietet.

Physikalische Gehäuseeigenschaften

Hergestellt aus langlebigem Kunststoff, Farbe Schwarz, geeignet für die Oberflächenmontage im Fahrzeuginnenraum.

Länge des Anschlusskabels

4 Meter - ermöglicht eine freie Verlegung der Installation vom Rekorder im hinteren Teil des Fahrzeugs bis zum Armaturenbrett.

Kompatibilität mit der Rekorderserie

Volle Kompatibilität mit der mobilen PROTECT-Serie, die die diagnostische Kommunikation über den RS-485-Bus unterstützt.

Betriebsbedingungen und Zuverlässigkeit

Das Gerät ist für den Betrieb in einem weiten Temperaturbereich ausgelegt und resistent gegen Vibrationen und Stöße, die für den Straßentransport typisch sind.

Herstellergarantiezeitraum

2 Jahre (24 Monate) ab Kaufdatum, abgewickelt durch einen autorisierten Service.

Inhalt

1x Bedienfeld PROTECT-LED-KL-1

1x Integriertes Anschlusskabel mit 4m Länge

Abmessungen, Gewicht

Produktabmessungen: 20 x 57 x 35 mm (T x B x H)

Verpackungsabmessungen: 30 x 190 x 130 mm (T x B x H)

Produktgewicht: 180 g

Gewicht mit Verpackung: 188 g

Zum Download

• CE-Erklärung
• SICHERHEITSKONFORMITÄT
