Bedieningspaneel voor mobiele recorders IR-extender RS-485 LED statusdiagnostiek voor mobiele CCTV-systemen

Model: Protect PROTECT-LED-KL-1

EAN: 6931240018095 SKU: 931018095

• Volledige controle over de bedrijfsstatus van de mobiele recorder zonder dat een monitor nodig is
• Geïntegreerde infrarood (IR) extender voor bediening met afstandsbediening
• Zes duidelijke LED-indicatoren voor kritieke systeemparameters
• Stabiele communicatie via industriële RS-485 interface
• Extra lange aansluitkabel (4 meter) voor eenvoudige installatie in grote voertuigen
• Compacte en robuuste behuizing, bestand tegen omstandigheden in voertuigen
• Signalering van kritieke fouten, zoals verlies van videosignaal of schijfstoring
• Eenvoudige integratie met mobiele systemen van het merk PROTECT

Beschrijving

Het PROTECT-LED-KL-1 bedieningspaneel is een professioneel randapparaat dat een essentieel onderdeel vormt van uitgebreide voertuigbewakingssystemen. De voornaamste taak is het voorzien van de operator of chauffeur van actuele informatie over de bedrijfsstatus van de mobiele videorecorder, die vanwege veiligheidsredenen vaak op onzichtbare plaatsen wordt gemonteerd, zoals in bagageruimtes, opbergvakken of speciale behuizingen onder stoelen. Dankzij het duidelijke paneel met LED-indicatoren heeft de gebruiker direct inzicht in de status van de voeding, het opnameproces en eventuele systeemfouten, wat het veiligheidsniveau aanzienlijk verhoogt en de zekerheid biedt dat bewijsmateriaal continu wordt vastgelegd.

Een andere uiterst belangrijke functie van dit model is de geïntegreerde infrarood (IR) extender. Hiermee kan de recorder volledig worden bediend met een afstandsbediening, zonder dat men direct op het basisapparaat hoeft te richten. Dit is een onmisbare oplossing in de logistiek en het openbaar vervoer, waar de ergonomie van de chauffeur prioriteit heeft. Het paneel maakt verbinding met het systeem via de RS-485 interface, wat een stabiele gegevensoverdracht garandeert, zelfs bij elektromagnetische interferentie in voertuigen. De robuuste behuizing met compacte afmetingen maakt discrete montage op het dashboard of binnen het zicht van de chauffeur mogelijk. De lange kabel van 4 meter biedt enorme flexibiliteit bij het plannen van de installatie in grote voertuigen zoals bussen, vrachtwagens of treinstellen. Door te kiezen voor de PROTECT-LED-KL-1 investeert u in betrouwbaarheid en volledige controle over uw mobiele beveiligingssysteem.

Specificatie

Toepassing

Speciaal ontworpen voor gebruik met professionele mobiele recorders van het merk PROTECT in voertuigbewakingssystemen.

Visuele signalering (LED)

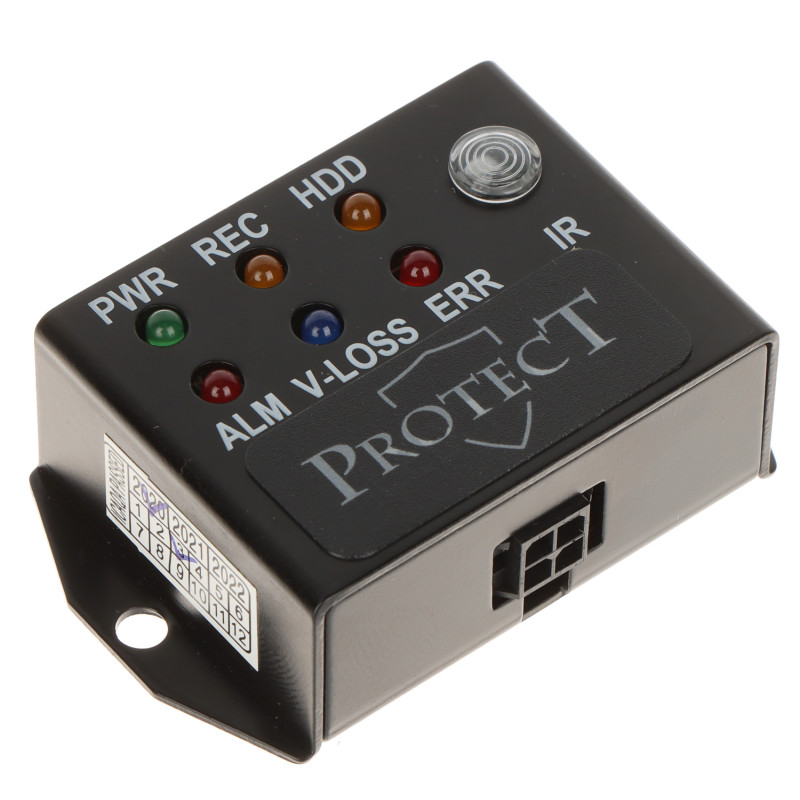

Apparaat uitgerust met 6 LED's: PWR (Voeding), REC (Video-opname), HDD (Status geheugenkaart/schijf), ALM (Alarmuitgang), V-LOSS (VIDEO-signaalverliesalarm), ERR (Systeemfout).

IR-extenderfunctie

Ingebouwde infraroodontvanger maakt bediening op afstand van de recorder mogelijk met een afstandsbediening wanneer de centrale eenheid is ingebouwd.

Communicatie-interface

RS-485 - datatransmissiestandaard die zorgt voor een hoge weerstand tegen interferentie in voertuiginstallaties.

Beschrijving van kabelaansluitingen

Wit: RS485B (datasignaal), Rood: 12V DC voedingsuitgang, Groen: RS485A (datasignaal), Zwart: GND (massa).

Installatiemethode bekabeling

Voor een correcte aansluiting is het noodzakelijk om de fabrieksconnector te verwijderen en handmatig een verbinding te maken met de juiste terminals in de recorder.

Voedingsparameters

Nominale spanning 12V DC (gelijkstroom), direct afgenomen van de toegewezen uitgang van de mobiele recorder.

Software en configuratie

De integratie met het recordersysteem verloopt via het speciale menu voor randapparatuurbeheer (Menu > Peripherals > Serial). De firmware van de recorder maakt het mogelijk om de RS-485 poort te activeren in de communicatiemodus met het bedieningspaneel. Hierdoor verstuurt het systeem in real-time diagnostische datapakketten die door de processor van het paneel worden gedecodeerd en visueel worden gepresenteerd. De gebruiker kan op afstand de correcte werking van alle videokanalen en de opnamestatus verifiëren zonder een servicemonitor aan te sluiten, wat cruciaal is in verkeersomstandigheden.

Mogelijkheden van de systeeminterface

De software-interface maakt volledige diagnostiek van opnamefouten en voedingsproblemen van camera's mogelijk. Het systeem detecteert automatisch het aangesloten paneel en synchroniseert alarmstatussen. Bovendien ondersteunt de software het doorgeven van stuursignalen van de infraroodafstandsbediening via het paneel naar de centrale eenheid, wat volledige navigatie door het menu van de in het voertuig verborgen recorder mogelijk maakt. Dit is een geavanceerde 'plug-and-play' oplossing na activering in de systeeminstellingen, die zorgt voor een hoge responsiviteit en betrouwbaarheid in uitdagende mobiele omstandigheden.

Fysieke kenmerken van de behuizing

Gemaakt van duurzaam kunststof, zwarte kleur, geschikt voor opbouwmontage in de cabine van het voertuig.

Lengte van de aansluitkabel

4 meter - maakt het mogelijk om de installatie vrij te leiden van de recorder in het achterste deel van het voertuig naar het dashboard.

Compatibiliteit met de recorderserie

Volledige compatibiliteit met de mobiele PROTECT-serie die diagnostische communicatie via de RS-485 bus ondersteunt.

Bedrijfsomstandigheden en betrouwbaarheid

Apparaat geschikt voor gebruik in een breed temperatuurbereik, bestand tegen trillingen en schokken die typisch zijn voor wegtransport.

Garantieperiode van de fabrikant

2 jaar (24 maanden) vanaf de aankoopdatum, uitgevoerd door een geautoriseerde service.

Inhoud

1x PROTECT-LED-KL-1 bedieningspaneel

1x Geïntegreerde aansluitkabel van 4m

Afmetingen, Gewicht

Productafmetingen: 20 x 57 x 35 mm (D x B x H)

Afmetingen verpakking: 30 x 190 x 130 mm (D x B x H)

Productgewicht: 180 g

Gewicht inclusief verpakking: 188 g
