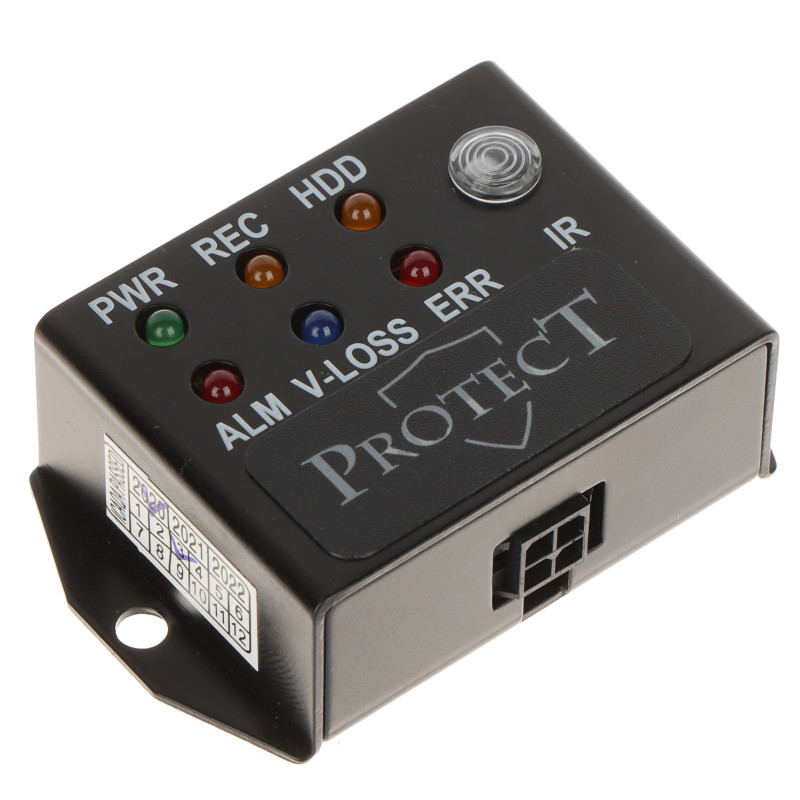

Kontrollpanel for mobile opptakere IR-forlenger RS-485 LED-status diagnostikk for mobile CCTV-systemer

Modell: Protect PROTECT-LED-KL-1

EAN: 6931240018095 SKU: 931018095

• Full kontroll over driftsstatusen til den mobile opptakeren uten behov for en skjerm
• Integrert infrarød (IR) forlenger som muliggjør fjernkontroll
• Seks tydelige LED-dioder som signaliserer kritiske systemparametere
• Stabil kommunikasjon via industrielt RS-485-grensesnitt
• Svært lang tilkoblingskabel (4 meter) som forenkler montering i store kjøretøy
• Kompakt og robust kabinett motstandsdyktig mot forholdene inne i kjøretøy
• Signalering av kritiske feil, som tap av videosignal eller diskfeil
• Enkel integrering med mobile systemer fra PROTECT

Beskrivelse

Kontrollpanelet PROTECT-LED-KL-1 er en profesjonell periferienhet som utgjør et nøkkelelement i omfattende overvåkingssystemer i kjøretøy. Hovedoppgaven er å gi operatøren eller sjåføren løpende informasjon om driftsstatusen til den mobile videoopptakeren, som av sikkerhetshensyn ofte monteres på skjulte steder, som bagasjerom, oppbevaringsrom eller spesielle kabinetter under setene. Takket være et tydelig panel med LED-dioder har brukeren umiddelbar oversikt over strømstatus, opptaksprosess og eventuelle systemfeil, noe som øker sikkerhetsnivået og sikrer at bevismateriale kontinuerlig blir tatt opp.

En annen ekstremt viktig funksjon ved denne modellen er den integrerte infrarøde (IR) forlengeren. Den tillater full kontroll over opptakeren ved hjelp av en fjernkontroll, uten behov for å sikte direkte mot hovedenheten. Dette er en uvurderlig løsning innen logistikk og offentlig transport, hvor sjåførens arbeidsergonomi er prioritert. Panelet kobles til systemet via RS-485-grensesnittet, noe som garanterer stabil dataoverføring selv ved elektromagnetiske forstyrrelser i kjøretøy. Det solide kabinettet med kompakte dimensjoner tillater diskret montering på dashbordet eller innenfor sjåførens synsfelt. Den 4 meter lange kabelen gir stor fleksibilitet ved planlegging av installasjon i store kjøretøy som busser, lastebiler eller tog. Ved å velge PROTECT-LED-KL-1 investerer du i pålitelighet og full kontroll over det mobile sikkerhetssystemet.

Spesifikasjon

Bruksområde

Dedikert for bruk med profesjonelle mobile opptakere fra PROTECT i overvåkingssystemer for kjøretøy.

Visuell signalering (LED)

Enheten er utstyrt med 6 dioder: PWR (Strøm), REC (Videoopptak), HDD (Status for minnekort/disk), ALM (Alarmutgang), V-LOSS (Alarm for tap av VIDEO-signal), ERR (Systemfeil).

IR-forlengerfunksjon

Innebygd infrarød mottaker muliggjør fjernstyring av opptakeren med fjernkontroll når hovedenheten er innebygd.

Kommunikasjonsgrensesnitt

RS-485 - datatransmisjonsstandard som sikrer høy motstandsdyktighet mot forstyrrelser i bilinstallasjoner.

Beskrivelse av kabelutganger

Hvit: RS485B (datasignal), Rød: 12V DC strømutgang, Grønn: RS485A (datasignal), Svart: GND (jord).

Metode for kabelinstallasjon

For korrekt tilkobling er det nødvendig å kutte den fabrikkmonterte kontakten og manuelt utføre tilkoblingen til de tilsvarende terminalene i opptakeren.

Strømforsyningsparametere

Nominell spenning 12V DC (likestrøm), hentet direkte fra den dedikerte utgangen på den mobile opptakeren.

Programvare og konfigurasjon

Integrering med opptakerens system skjer via en dedikert meny for styring av periferiutstyr (Meny > Peripherals > Serial). Opptakerens fastvare tillater aktivering av RS-485-porten i kommunikasjonsmodus med kontrollpanelet. Takket være dette sender systemet diagnostiske datapakker i sanntid, som dekodes av panelets prosessor og presenteres visuelt. Brukeren har mulighet til å fjernverifisere at alle videokanaler fungerer korrekt samt sjekke opptaksstatus uten å måtte koble til en serviceskjerm, noe som er avgjørende under kjøreforhold.

Muligheter for systemgrensesnitt

Programvaregrensesnittet muliggjør full diagnostikk av opptaksfeil og problemer med kamerastrømforsyning. Systemet oppdager automatisk det tilkoblede panelet og synkroniserer alarmtilstander med det. I tillegg støtter programvaren videresending av kontrollsignaler fra IR-fjernkontrollen via panelet til hovedenheten, noe som tillater full navigasjon i menyen til opptakeren som er skjult i kjøretøyets interiør. Dette er en avansert 'plug-and-play'-løsning etter aktivering i systeminnstillingene, som sikrer høy respons og pålitelighet under krevende mobile forhold.

Fysiske egenskaper ved kabinettet

Laget av slitesterk plast, svart farge, tilpasset overflatemontering inne i kjøretøyets kupé.

Lengde på tilkoblingskabel

4 meter - tillater enkel føring av installasjonen fra opptakeren i den bakre delen av kjøretøyet til dashbordet.

Kompatibilitet med opptaker-serien

Full kompatibilitet med PROTECT-mobilserien som støtter diagnostisk kommunikasjon via RS-485-bussen.

Driftsforhold og pålitelighet

Enheten er tilpasset drift i et bredt temperaturområde, motstandsdyktig mot vibrasjoner og støt som er typiske for veitransport.

Produsentens garantiperiode

2 år (24 måneder) fra kjøpsdato, utføres hos autorisert servicesenter.

Innhold

1x Kontrollpanel PROTECT-LED-KL-1

1x Integrert tilkoblingskabel med en lengde på 4m

Dimensjoner, Vekt

Produktmål: 20 x 57 x 35 mm (Dybde x Bredde x Høyde)

Emballasjemål: 30 x 190 x 130 mm (Dybde x Bredde x Høyde)

Produktvekt: 180 g

Vekt med emballasje: 188 g
