Painel de controlo para gravadores móveis extensor IR RS-485 LED estado diagnóstico de sistemas CCTV móveis

Modelo: Protect PROTECT-LED-KL-1

EAN: 6931240018095 SKU: 931018095

• Controlo total do estado de funcionamento do gravador móvel sem necessidade de utilizar um monitor
• Extensor de infravermelhos (IR) integrado que permite o controlo por comando à distância
• Seis LEDs claros que sinalizam os parâmetros principais do sistema
• Comunicação estável através da interface industrial RS-485
• Cabo de ligação muito longo (4 metros) para facilitar a instalação em veículos grandes
• Caixa compacta e robusta resistente às condições no interior dos veículos
• Sinalização de erros críticos, tais como perda de sinal de vídeo ou falha do disco
• Integração simples com sistemas móveis da marca PROTECT

Descrição

O painel de controlo PROTECT-LED-KL-1 é um dispositivo periférico profissional que constitui um elemento chave de sistemas de monitorização complexos em veículos. A sua principal tarefa é fornecer ao operador ou condutor informações atuais sobre o estado de funcionamento do gravador de vídeo móvel, que, por razões de segurança, é frequentemente montado em locais invisíveis, tais como compartimentos de bagagem, porta-luvas ou caixas especiais sob os bancos. Graças à utilização de um painel claro com LEDs, o utilizador tem uma visão imediata do estado da alimentação, do processo de gravação e de eventuais erros do sistema, o que aumenta significativamente o nível de segurança e a garantia de que o material de prova está a ser gravado continuamente.

Outra função extremamente importante deste modelo é o extensor de infravermelhos (IR) integrado. Permite o controlo total do gravador através de um comando à distância, sem necessidade de apontar diretamente para o dispositivo base. É uma solução inestimável na logística e no transporte público, onde a ergonomia de trabalho do condutor é uma prioridade. O painel liga-se ao sistema através da interface RS-485, o que garante uma transmissão de dados estável mesmo com interferências eletromagnéticas presentes nos veículos. A caixa robusta com dimensões compactas permite uma montagem discreta no painel de instrumentos ou ao alcance da visão do condutor. O cabo longo de 4 metros proporciona uma enorme flexibilidade ao planear a instalação em veículos grandes, tais como autocarros, camiões ou composições ferroviárias. Ao escolher o PROTECT-LED-KL-1, investe na fiabilidade e no controlo total sobre o sistema de segurança móvel.

Especificação

Aplicação

Dedicado à colaboração com gravadores móveis profissionais da marca PROTECT em sistemas de monitorização de veículos.

Sinalização visual (LED)

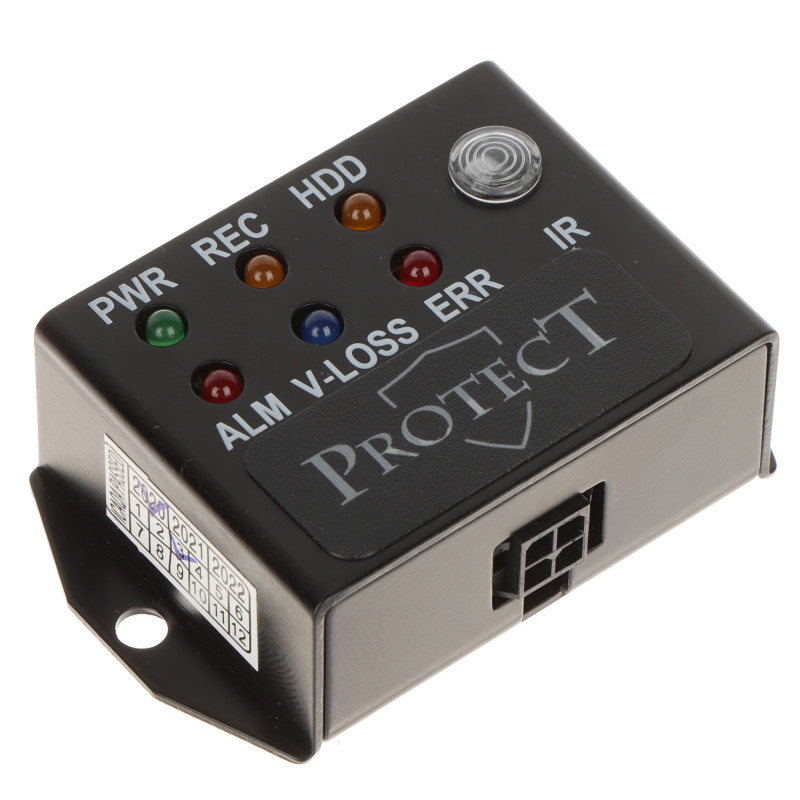

Dispositivo equipado com 6 LEDs: PWR (Alimentação), REC (Gravação de vídeo), HDD (Estado do cartão de memória/disco), ALM (Saída de alarme), V-LOSS (Alarme de perda de sinal de VÍDEO), ERR (Erro do sistema).

Função de extensor IR

O recetor de infravermelhos integrado permite o controlo remoto do gravador através de um comando, quando a unidade central está embutida.

Interface de comunicação

RS-485 - padrão de transmissão de dados que garante uma elevada resistência a interferências em instalações automóveis.

Descrição da pinagem dos cabos

Branco: RS485B (sinal de dados), Vermelho: Saída de alimentação 12V DC, Verde: RS485A (sinal de dados), Preto: GND (massa).

Método de instalação da cablagem

Para uma ligação correta, é necessário cortar o conetor de fábrica e efetuar manualmente a ligação aos terminais correspondentes no gravador.

Parâmetros de alimentação

Tensão nominal 12V DC (corrente contínua), retirada diretamente da saída dedicada do gravador móvel.

Software e configuração

A integração com o sistema do gravador é feita através do menu de gestão de periféricos dedicado (Menu > Peripherals > Serial). O firmware do gravador permite a ativação da porta RS-485 no modo de comunicação com o painel de controlo. Graças a isto, o sistema envia pacotes de dados de diagnóstico em tempo real, que são descodificados pelo processador do painel e apresentados de forma visual. O utilizador tem a possibilidade de verificar remotamente o funcionamento correto de todos os canais de vídeo e o estado da gravação sem necessidade de ligar um monitor de serviço, o que é crucial em condições de estrada.

Capacidades da interface do sistema

A interface de software permite o diagnóstico completo de erros de gravação e problemas com a alimentação das câmaras. O sistema deteta automaticamente o painel ligado e sincroniza os estados de alarme com o mesmo. Adicionalmente, o software suporta a transmissão de sinais de controlo do comando de infravermelhos (IR) através do painel para a unidade central, o que permite a navegação total pelo menu do gravador escondido na estrutura do veículo. É uma solução avançada do tipo 'plug-and-play' após a ativação prévia nas definições do sistema, garantindo uma elevada responsividade e fiabilidade em condições móveis difíceis.

Características físicas da caixa

Fabricada em plástico durável, cor preta, adaptada para montagem à superfície no interior da cabine do veículo.

Comprimento do cabo de ligação

4 metros - permite a passagem livre da instalação desde o gravador na parte traseira do veículo até ao painel de instrumentos.

Compatibilidade com a série de gravadores

Total compatibilidade com a série móvel PROTECT que suporta comunicação de diagnóstico através do barramento RS-485.

Condições de funcionamento e fiabilidade

Dispositivo adaptado para trabalhar numa vasta gama de temperaturas, resistente a vibrações e choques típicos do transporte rodoviário.

Período de garantia do fabricante

2 anos (24 meses) a partir da data de compra, realizada num serviço autorizado.

Conteúdo

1x Painel de controlo PROTECT-LED-KL-1

1x Cabo de ligação integrado com 4m de comprimento

Dimensões, Peso

Dimensões do produto: 20 x 57 x 35 mm (Prof. x Larg. x Alt.)

Dimensões da embalagem: 30 x 190 x 130 mm (Prof. x Larg. x Alt.)

Peso do produto: 180 g

Peso com embalagem: 188 g
