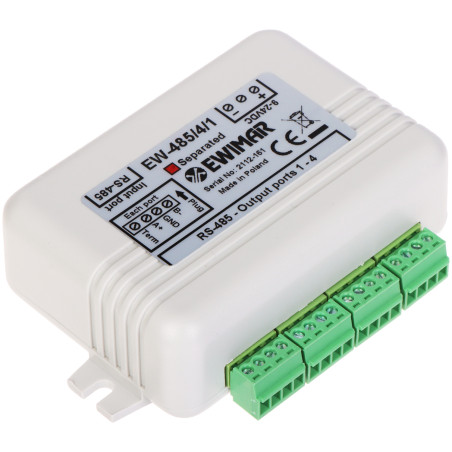

RS-485 bussfördelare optisk isolator 1 till 4 utgångar aktiv signalförstärkare EWIMAR EW-485/4/1/SO
724,63 zł
Tax included
EW-485/4/1/SO är en professionell, aktiv RS-485-bussfördelare som har designats för avancerade CCTV-övervakningssystem, passersystem och fastighetsautomation. Enheten spelar en nyckelroll i situationer där det finns ett behov av att dela upp styrsignalen från en källa, såsom en digital DVR-inspelare, en kontrollpanel med joystick eller en PC, till fyra oberoende grenar. Tack vare användningen av avancerad signalförstärkningsteknik tillåter fördelaren en betydande förlängning av bussens maximala längd, vilket är ovärderligt i stora industrianläggningar.
Den största fördelen med enheten är full optisk isolering på 1 kV DC. Denna isolering sker inte bara mellan ingången och utgångarna, utan även oberoende mellan var och en av de fyra utgångsportarna. Denna lösning garanterar högsta säkerhetsnivå och skyddar slutenheterna mot effekterna av atmosfäriska urladdningar, överspänningar och potentialskillnader som ofta förekommer i omfattande installationer. Tack vare detta sprider sig inte ett fel i en del av systemet till de övriga, vilket drastiskt ökar tillförlitligheten i hela infrastrukturen.
Användningen av EW-485/4/1/SO möjliggör ändring av nätverkstopologin från en klassisk buss (seriell) till en stjärntopologi. Detta är en lösning som är betydligt mer flexibel och motståndskraftig mot fel – skada eller kortslutning i en av grenarna påverkar inte driften av systemets övriga grenar. Enheten stöder överföringshastigheter upp till 1 Mbit, vilket säkerställer smidig och problemfri kommunikation även i de mest krävande applikationerna. Den solida konstruktionen och det breda matningsspänningsområdet (9-24V DC) gör den till en pålitlig produkt som är lätt att anpassa till befintlig strömförsörjningsinfrastruktur. Fördelaren är en idealisk lösning för installatörer som söker säkra metoder för att skydda och organisera kommunikationsbussar i moderna övervaknings- och styrsystem.
RS-485 bussfördelare optisk isolator 1 till 4 utgångar aktiv signalförstärkare
Modell: EWIMAR EW-485/4/1/SO
EAN: 6931240037270 SKU: 931037276
- Förstärkning av RS-485-signal från en enskild sändare
- Uppdelning av signalen till 4 oberoende utgångsbussar
- Full optisk isolering 1 kV DC mellan alla portar
- Överspänningsskydd 600W på portar och strömförsörjning
- Stöd för hög överföringshastighet upp till 1 Mbit
- Möjlighet att använda stjärntopologi i RS-485-nätverk
- Ökning av den maximala längden på kommunikationsbussen
- Skydd mot atmosfäriska urladdningar
- Brett matningsspänningsområde 9V - 24V DC
Beskrivning
EW-485/4/1/SO är en professionell, aktiv RS-485-bussfördelare som har designats för avancerade CCTV-övervakningssystem, passersystem och fastighetsautomation. Enheten spelar en nyckelroll i situationer där det finns ett behov av att dela upp styrsignalen från en källa, såsom en digital DVR-inspelare, en kontrollpanel med joystick eller en PC, till fyra oberoende grenar. Tack vare användningen av avancerad signalförstärkningsteknik tillåter fördelaren en betydande förlängning av bussens maximala längd, vilket är ovärderligt i stora industrianläggningar.
Den största fördelen med enheten är full optisk isolering på 1 kV DC. Denna isolering sker inte bara mellan ingången och utgångarna, utan även oberoende mellan var och en av de fyra utgångsportarna. Denna lösning garanterar högsta säkerhetsnivå och skyddar slutenheterna mot effekterna av atmosfäriska urladdningar, överspänningar och potentialskillnader som ofta förekommer i omfattande installationer. Tack vare detta sprider sig inte ett fel i en del av systemet till de övriga, vilket drastiskt ökar tillförlitligheten i hela infrastrukturen.
Användningen av EW-485/4/1/SO möjliggör ändring av nätverkstopologin från en klassisk buss (seriell) till en stjärntopologi. Detta är en lösning som är betydligt mer flexibel och motståndskraftig mot fel – skada eller kortslutning i en av grenarna påverkar inte driften av systemets övriga grenar. Enheten stöder överföringshastigheter upp till 1 Mbit, vilket säkerställer smidig och problemfri kommunikation även i de mest krävande applikationerna. Den solida konstruktionen och det breda matningsspänningsområdet (9-24V DC) gör den till en pålitlig produkt som är lätt att anpassa till befintlig strömförsörjningsinfrastruktur. Fördelaren är en idealisk lösning för installatörer som söker säkra metoder för att skydda och organisera kommunikationsbussar i moderna övervaknings- och styrsystem.
Specifikation
Enhetstyp
Aktiv fördelare och RS-485-bussförstärkare med full galvanisk isolering
Antal ingångar
1 st. RS-485 - standard skruvanslutning för anslutning av sändare (t.ex. inspelare)
Antal utgångar
4 st. RS-485 - oberoende utgångsportar som möjliggör skapande av stjärntopologi
Galvanisk isolering
1 kV DC - ger skydd mot jordslingor och potentialskillnader mellan nätverkssegment
Optisk isolering
Full isolering mellan ingång och utgångar samt oberoende isolering mellan var och en av de fyra utgångarna
Kommunikationsläge
Enkelriktad RS-485 (Simplex) - idealisk för styrning av PTZ-kameror
Överföringshastighet
Stöd för höga hastigheter upp till 1 Mbit/s, vilket möjliggör arbete med moderna kommunikationsprotokoll
Överspänningsskydd
Inbyggt skydd med en effekt på 600 W på alla RS-485-portar och på strömingången
Överföringsräckvidd
Enheten regenererar signalen, vilket möjliggör en betydande förlängning av bussen utöver standardgränserna
Topologi
Möjlighet att gå från seriell topologi till stjärntopologi, vilket underlättar kabeldragning i stora anläggningar
Strömförsörjning
Brett ingångsspänningsområde från 9 V till 24 V DC, vilket underlättar integrering med CCTV-system
Strömförbrukning
Låg strömförbrukning på 150 mA vid 12 V DC strömförsörjning
Användning
CCTV-system (PTZ-styrning), larmsystem, passersystem, industriell automation
Skydd
Skydd mot atmosfäriska urladdningar och effekter av elektriska fel i avlägsna busspunkter
Tillverkare och garanti
Varumärke EWIMAR, produkt täckt av 2 års tillverkargaranti
Innehåll
1x Bussfördelare EW-485/4/1/SO
Mått, Vikt
Produktmått: 32 x 107 x 83 mm (Dj. x B. x H.)
Förpackningsmått: 50 x 160 x 115 mm (Dj. x B. x H.)
Produktvikt: 93 g
Vikt med förpackning: 139 g
