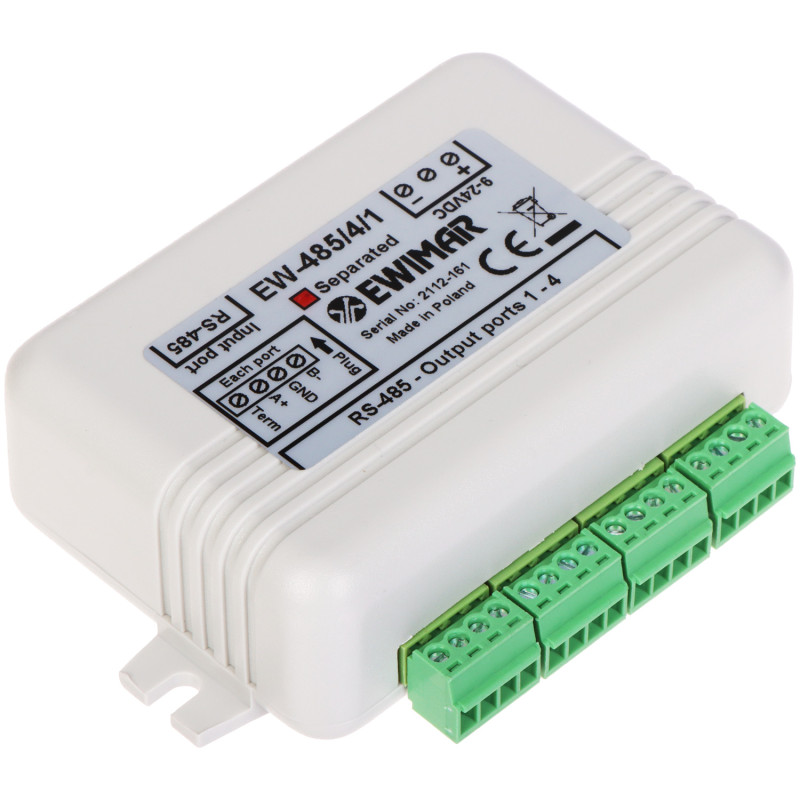

Pengedar Bas RS-485 Pemisah Optik 1 ke 4 Output Penguat Isyarat Pembahagi Aktif

Model: EWIMAR EW-485/4/1/SO

EAN: 6931240037270 SKU: 931037276

• Penguatan isyarat RS-485 daripada pemancar tunggal
• Pembahagian isyarat kepada 4 bas output bebas
• Penebat optik penuh 1 kV DC antara semua port
• Perlindungan lonjakan 600W pada port dan bekalan kuasa
• Sokongan kelajuan penghantaran tinggi sehingga 1 Mbit
• Kemungkinan menggunakan topologi bintang dalam rangkaian RS-485
• Peningkatan panjang maksimum bas komunikasi
• Perlindungan terhadap panahan petir
• Julat voltan bekalan kuasa luas 9V - 24V DC

Penerangan

EW-485/4/1/SO ialah pengedar bas RS-485 aktif profesional yang direka untuk sistem televisyen litar tertutup (CCTV) yang kompleks, sistem kawalan akses, dan automasi bangunan. Peranti ini memainkan peranan penting apabila terdapat keperluan untuk membahagikan isyarat kawalan daripada satu sumber, seperti perakam digital DVR, konsol kawalan dengan kayu ria, atau komputer PC, kepada empat cabang bebas. Terima kasih kepada penggunaan teknologi penguatan isyarat termaju, pengedar ini membolehkan pemanjangan ketara panjang maksimum bas, yang sangat berharga dalam kemudahan perindustrian yang besar.

Kelebihan utama peranti ini ialah pemisahan optik penuh sebanyak 1 kV DC. Penebat ini berlaku bukan sahaja antara input dan output, tetapi juga secara bebas antara setiap satu daripada empat port output. Penyelesaian ini menjamin tahap keselamatan tertinggi, melindungi peranti hujung daripada kesan panahan petir, lonjakan voltan, dan perbezaan potensi yang sering berlaku dalam pemasangan yang luas. Hasilnya, kegagalan dalam satu bahagian sistem tidak akan menjejaskan bahagian lain, yang secara drastik meningkatkan kebolehpercayaan keseluruhan infrastruktur.

Penggunaan EW-485/4/1/SO membolehkan perubahan topologi rangkaian daripada bas klasik (bersiri) kepada topologi bintang. Ini adalah penyelesaian yang jauh lebih fleksibel dan tahan terhadap kegagalan – kerosakan atau litar pintas dalam salah satu cabang tidak menjejaskan operasi cabang sistem yang lain. Peranti ini menyokong kelajuan penghantaran sehingga 1 Mbit, yang memastikan komunikasi yang lancar dan tanpa masalah walaupun dalam aplikasi yang paling mencabar. Pembinaan yang kukuh dan julat voltan bekalan kuasa yang luas (9-24V DC) menjadikannya produk yang boleh dipercayai dan mudah disesuaikan dengan infrastruktur bekalan kuasa sedia ada. Pengedar ini adalah penyelesaian ideal untuk pemasang yang mencari kaedah pasti untuk melindungi dan menyusun bas komunikasi dalam sistem pengawasan dan kawalan moden.

Spesifikasi

Jenis peranti

Pengedar dan penguat bas RS-485 aktif dengan penebat galvanik penuh

Bilangan input

1 unit RS-485 - penyambung skru standard untuk menyambungkan pemancar (contohnya perakam)

Bilangan output

4 unit RS-485 - port output bebas yang membolehkan penciptaan topologi bintang

Pemisahan galvanik

1 kV DC - menyediakan perlindungan terhadap gelung tanah dan perbezaan potensi antara segmen rangkaian

Penebat optik

Penebat penuh antara input dan output serta penebat bebas antara setiap empat output

Mod komunikasi

RS-485 satu arah (Simplex) - ideal untuk mengawal kamera PTZ berputar

Kelajuan penghantaran

Sokongan kelajuan tinggi sehingga 1 Mbit/s, yang membolehkan kerja dengan protokol komunikasi moden

Perlindungan lonjakan

Perlindungan terbina dalam dengan kuasa 600 W pada semua port RS-485 dan pada input bekalan kuasa

Jarak penghantaran

Peranti menjana semula isyarat, yang membolehkan pemanjangan bas yang ketara melebihi had standard

Topologi

Kemungkinan beralih daripada topologi bersiri kepada bintang, yang memudahkan pendawaian di kemudahan besar

Bekalan kuasa

Julat voltan input luas dari 9 V hingga 24 V DC, yang memudahkan integrasi dengan sistem CCTV

Penggunaan arus

Penggunaan kuasa rendah pada tahap 150 mA dengan bekalan kuasa 12 V DC

Aplikasi

Sistem televisyen litar tertutup (kawalan PTZ), sistem penggera, kawalan akses, automasi perindustrian

Perlindungan

Perlindungan terhadap panahan petir dan kesan kegagalan elektrik di titik bas yang jauh

Pengeluar dan Waranti

Jenama EWIMAR, produk dilindungi oleh waranti pengeluar selama 2 tahun

Kandungan

1x Pengedar bas EW-485/4/1/SO

Dimensi, Berat

Dimensi produk: 32 x 107 x 83 mm (D x L x T)

Dimensi pembungkusan: 50 x 160 x 115 mm (D x L x T)

Berat produk: 93 g

Berat dengan pembungkusan: 139 g
