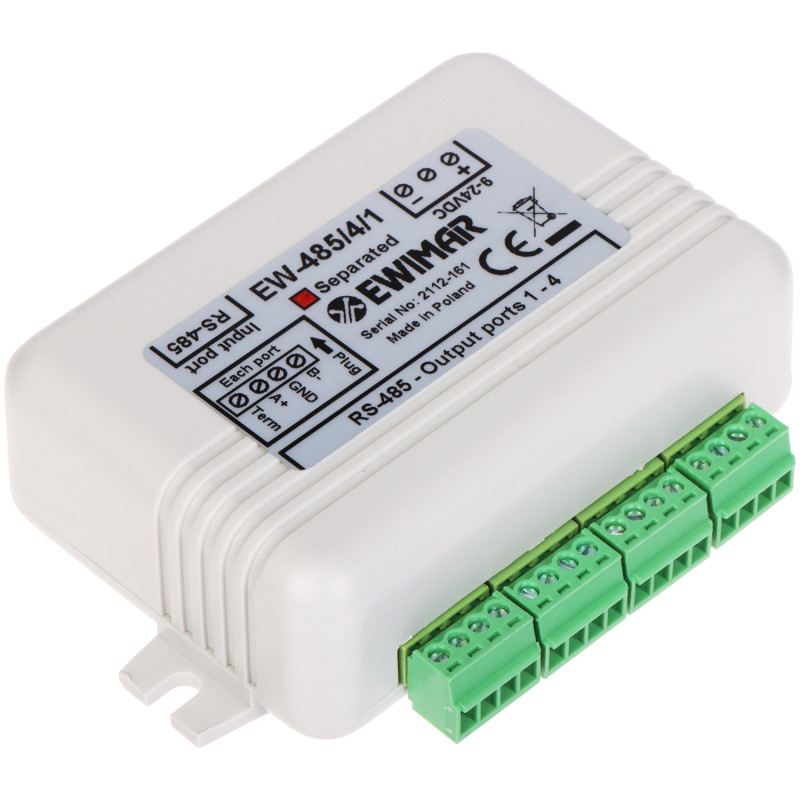

RS-485バス分配器 光アイソレーター 1入力4出力 信号増幅器 アクティブスプリッター

モデル: EWIMAR EW-485/4/1/SO

EAN: 6931240037270 SKU: 931037276

• 単一送信機からのRS-485信号増幅
• 信号を4つの独立した出力バスに分配
• 全ポート間で1 kV DCの完全な光絶縁
• ポートおよび電源に600Wのサージ保護
• 最大1 Mbitの高速通信に対応
• RS-485ネットワークでのスター型トポロジーの使用が可能
• 通信バスの最大延長距離を拡大
• 落雷に対する保護
• 9V - 24V DCの広い電源電圧範囲

説明

EW-485/4/1/SOは、CCTV監視システム、入退室管理システム、ビルオートメーション向けに設計されたプロフェッショナルなアクティブRS-485バス分配器です。本機は、DVRデジタルレコーダー、ジョイスティック付き制御パネル、PCなどの単一ソースからの制御信号を、4つの独立した分岐に分配する必要がある場合に重要な役割を果たします。高度な信号増幅技術により、バスの最大延長距離を大幅に伸ばすことができ、大規模な産業施設において非常に有用です。

本機の主な利点は、1 kV DCの完全な光絶縁です。この絶縁は、入力と出力の間だけでなく、4つの出力ポート間でも独立して行われます。このソリューションにより、広範囲な設置環境で頻繁に発生する落雷、サージ、電位差の影響からエンドデバイスを保護し、最高レベルの安全性を保証します。これにより、システムの一部で障害が発生しても他の部分に影響が及ばず、インフラ全体の信頼性が劇的に向上します。

EW-485/4/1/SOを使用することで、ネットワークトポロジーを従来のバス型（シリアル）からスター型に変更できます。これは、より柔軟で障害に強いソリューションであり、1つの分岐での損傷や短絡がシステムの他の部分の動作に影響を与えません。本機は最大1 Mbitの通信速度をサポートしており、最も要求の厳しいアプリケーションでもスムーズで問題のない通信を実現します。堅牢な構造と広い電源電圧範囲（9-24V DC）により、信頼性が高く、既存の電源インフラへの適応も容易です。本分配器は、最新の監視・制御システムにおいて通信バスを保護・整理するための確実な方法を求める設置業者にとって理想的なソリューションです。

仕様

デバイスタイプ

完全なガルバニック絶縁を備えたアクティブRS-485バス分配器および増幅器

入力数

1個 RS-485 - 送信機（レコーダー等）接続用標準ネジ端子

出力数

4個 RS-485 - スター型トポロジー構築を可能にする独立出力ポート

ガルバニック絶縁

1 kV DC - ネットワークセグメント間のグランドループおよび電位差に対する保護を提供

光絶縁

入力と出力間の完全な絶縁、および4つの各出力間の独立した絶縁

通信モード

一方向RS-485 (シンプレックス) - PTZ回転カメラの制御に最適

通信速度

最大1 Mbit/sの高速通信に対応し、最新の通信プロトコルでの動作が可能

サージ保護

すべてのRS-485ポートおよび電源入力に600Wのサージ保護を内蔵

通信距離

信号を再生し、標準制限を超えてバスを大幅に延長可能

トポロジー

シリアル型からスター型トポロジーへの移行が可能で、大規模施設での配線を簡素化

電源

9Vから24V DCまでの広い入力電圧範囲で、CCTVシステムとの統合が容易

消費電流

12V DC電源時で150 mAの低消費電力

用途

CCTVシステム（PTZ制御）、警報システム、入退室管理、産業オートメーション

保護機能

落雷およびバスの遠隔地点での電気的故障の影響に対する保護

メーカーおよび保証

EWIMARブランド、メーカー2年保証付き

内容物

1x バス分配器 EW-485/4/1/SO

寸法、重量

製品寸法: 32 x 107 x 83 mm (奥行 x 幅 x 高さ)

梱包寸法: 50 x 160 x 115 mm (奥行 x 幅 x 高さ)

製品重量: 93 g

梱包重量: 139 g
