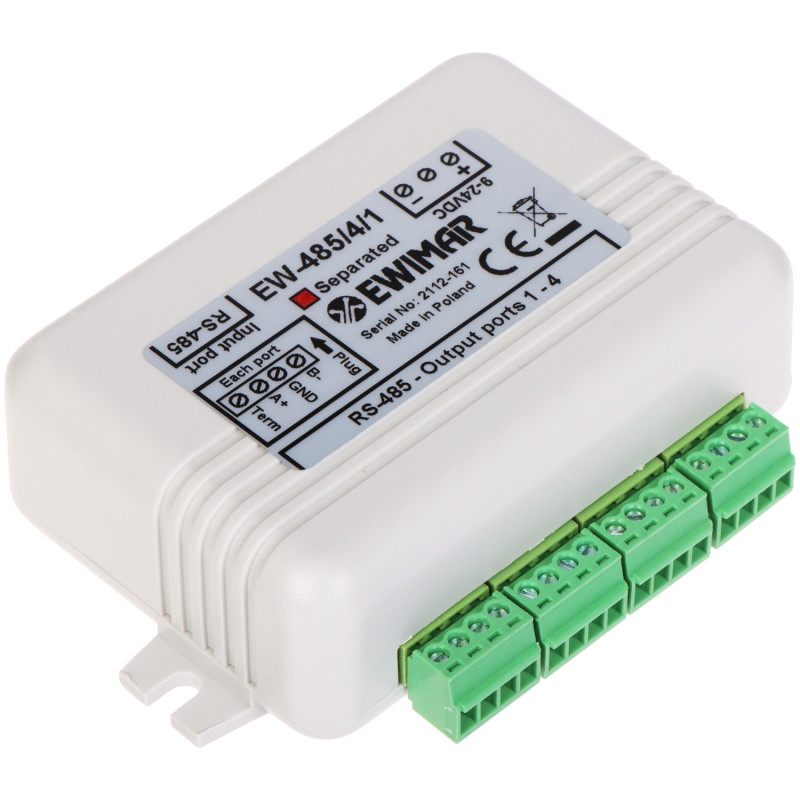

RS-485 busdistributør optisk separator 1 til 4 udgange aktiv signalforstærker splitter EWIMAR EW-485/4/1/SO
724,63 zł
Tax included
EW-485/4/1/SO er en professionel, aktiv RS-485 busdistributør, der er designet til avancerede CCTV-overvågningssystemer, adgangskontrolsystemer og bygningsautomatisering. Enheden spiller en nøglerolle i situationer, hvor det er nødvendigt at opdele styresignalet fra én kilde, såsom en digital DVR-optager, et kontrolpanel med joystick eller en pc, i fire uafhængige grene. Takket være brugen af avanceret signalforstærkningsteknologi gør distributøren det muligt at forlænge den maksimale buslængde betydeligt, hvilket er uvurderligt i store industrianlæg.
Den største fordel ved enheden er fuld optisk separation på 1 kV DC. Denne isolering findes ikke kun mellem indgangen og udgangene, men også uafhængigt mellem hver af de fire udgangsporte. Denne løsning garanterer det højeste sikkerhedsniveau ved at beskytte terminalenheder mod virkningerne af atmosfæriske udladninger, overspændinger og potentialforskelle, som ofte forekommer i omfattende installationer. Som følge heraf overføres en fejl i én del af systemet ikke til de andre, hvilket drastisk øger pålideligheden af hele infrastrukturen.
Anvendelsen af EW-485/4/1/SO gør det muligt at ændre netværkstopologien fra en klassisk bus (seriel) til en stjernetopologi. Dette er en langt mere fleksibel og fejlsikker løsning – skade eller kortslutning i en af grenene påvirker ikke driften af systemets øvrige grene. Enheden understøtter transmissionshastigheder op til 1 Mbit, hvilket sikrer jævn og problemfri kommunikation selv i de mest krævende applikationer. Den robuste konstruktion og det brede forsyningsspændingsområde (9-24V DC) gør det til et pålideligt produkt, der er let at tilpasse til eksisterende strøminfrastruktur. Distributøren er den ideelle løsning for installatører, der leder efter sikre metoder til at beskytte og organisere kommunikationsbusser i moderne overvågnings- og kontrolsystemer.
RS-485 busdistributør optisk separator 1 til 4 udgange aktiv signalforstærker splitter
Model: EWIMAR EW-485/4/1/SO
EAN: 6931240037270 SKU: 931037276
- Forstærkning af RS-485 signal fra en enkelt sender
- Opdeling af signalet i 4 uafhængige udgangsbusser
- Fuld optisk isolering 1 kV DC mellem alle porte
- 600W overspændingsbeskyttelse på porte og strømforsyning
- Understøttelse af høj transmissionshastighed op til 1 Mbit
- Mulighed for at bruge stjernetopologi i RS-485 netværk
- Forøgelse af den maksimale kommunikationsbuslængde
- Beskyttelse mod atmosfæriske udladninger
- Bredt forsyningsspændingsområde 9V - 24V DC
Beskrivelse
EW-485/4/1/SO er en professionel, aktiv RS-485 busdistributør, der er designet til avancerede CCTV-overvågningssystemer, adgangskontrolsystemer og bygningsautomatisering. Enheden spiller en nøglerolle i situationer, hvor det er nødvendigt at opdele styresignalet fra én kilde, såsom en digital DVR-optager, et kontrolpanel med joystick eller en pc, i fire uafhængige grene. Takket være brugen af avanceret signalforstærkningsteknologi gør distributøren det muligt at forlænge den maksimale buslængde betydeligt, hvilket er uvurderligt i store industrianlæg.
Den største fordel ved enheden er fuld optisk separation på 1 kV DC. Denne isolering findes ikke kun mellem indgangen og udgangene, men også uafhængigt mellem hver af de fire udgangsporte. Denne løsning garanterer det højeste sikkerhedsniveau ved at beskytte terminalenheder mod virkningerne af atmosfæriske udladninger, overspændinger og potentialforskelle, som ofte forekommer i omfattende installationer. Som følge heraf overføres en fejl i én del af systemet ikke til de andre, hvilket drastisk øger pålideligheden af hele infrastrukturen.
Anvendelsen af EW-485/4/1/SO gør det muligt at ændre netværkstopologien fra en klassisk bus (seriel) til en stjernetopologi. Dette er en langt mere fleksibel og fejlsikker løsning – skade eller kortslutning i en af grenene påvirker ikke driften af systemets øvrige grene. Enheden understøtter transmissionshastigheder op til 1 Mbit, hvilket sikrer jævn og problemfri kommunikation selv i de mest krævende applikationer. Den robuste konstruktion og det brede forsyningsspændingsområde (9-24V DC) gør det til et pålideligt produkt, der er let at tilpasse til eksisterende strøminfrastruktur. Distributøren er den ideelle løsning for installatører, der leder efter sikre metoder til at beskytte og organisere kommunikationsbusser i moderne overvågnings- og kontrolsystemer.
Specifikation
Enhedstype
Aktiv distributør og RS-485 busforstærker med fuld galvanisk isolering
Antal indgange
1 stk. RS-485 - standard skrueterminal til tilslutning af sender (f.eks. optager)
Antal udgange
4 stk. RS-485 - uafhængige udgangsporte, der muliggør oprettelse af stjernetopologi
Galvanisk separation
1 kV DC - giver beskyttelse mod jordsløjfer og potentialforskelle mellem netværkssegmenter
Optisk isolering
Fuld isolering mellem indgang og udgange samt uafhængig isolering mellem hver af de fire udgange
Kommunikationstilstand
Envejs RS-485 (Simplex) - ideel til styring af PTZ-kameraer
Transmissionshastighed
Understøttelse af høje hastigheder op til 1 Mbit/s, hvilket muliggør arbejde med moderne kommunikationsprotokoller
Overspændingsbeskyttelse
Indbygget 600 W beskyttelse på alle RS-485 porte og på strømindgangen
Transmissionsrækkevidde
Enheden regenererer signalet, hvilket muliggør en betydelig forlængelse af bussen ud over standardgrænserne
Topologi
Mulighed for at skifte fra seriel topologi til stjernetopologi, hvilket letter kabelføring i store faciliteter
Strømforsyning
Bredt indgangsspændingsområde fra 9 V til 24 V DC, hvilket letter integration med CCTV-systemer
Strømforbrug
Lavt strømforbrug på 150 mA ved 12 V DC strømforsyning
Anvendelse
CCTV-systemer (PTZ-styring), alarmsystemer, adgangskontrol, industriel automatisering
Beskyttelse
Beskyttelse mod atmosfæriske udladninger og virkningerne af elektriske fejl i fjerne buspunkter
Producent og garanti
EWIMAR-mærke, produktet er dækket af en 2-årig producentgaranti
Indhold
1x Busdistributør EW-485/4/1/SO
Dimensioner, Vægt
Produktdimensioner: 32 x 107 x 83 mm (D x B x H)
Emballagedimensioner: 50 x 160 x 115 mm (D x B x H)
Produktvægt: 93 g
Vægt med emballage: 139 g
