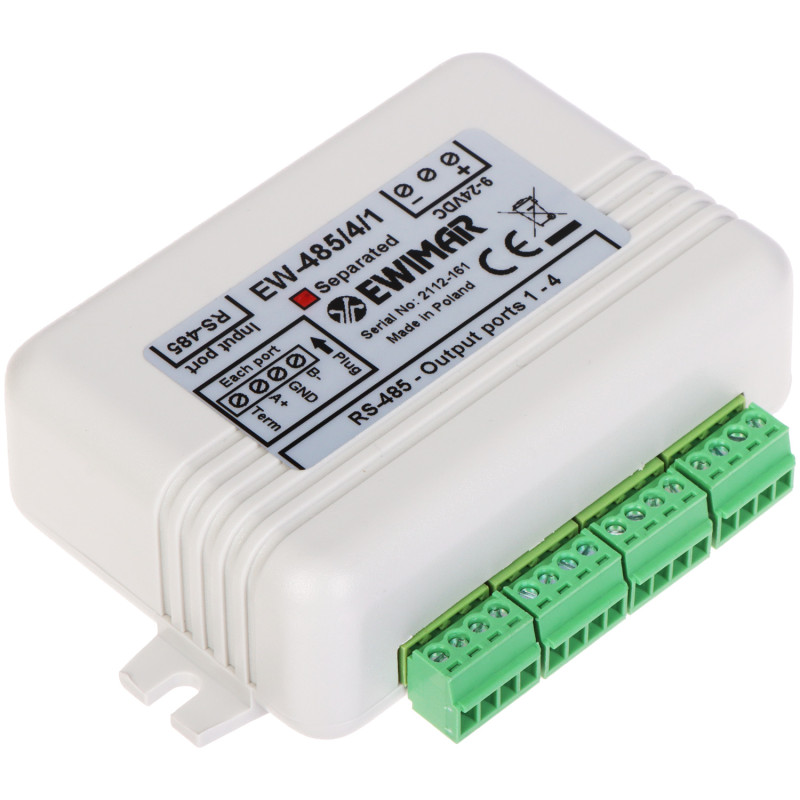

RS-485 bussdistributør optisk separator 1 til 4 utganger aktiv signalforsterker

Modell: EWIMAR EW-485/4/1/SO

EAN: 6931240037270 SKU: 931037276

• Forsterkning av RS-485-signal fra en enkelt sender
• Splitting av signal til 4 uavhengige utgangsbusser
• Full optisk isolasjon 1 kV DC mellom alle porter
• Overspenningsvern 600W på porter og strømforsyning
• Støtte for høy overføringshastighet opptil 1 Mbit
• Mulighet for bruk av stjernetopologi i RS-485-nettverk
• Økning av maksimal lengde på kommunikasjonsbussen
• Beskyttelse mot lynnedslag
• Bredt forsyningsspenningsområde 9V - 24V DC

Beskrivelse

EW-485/4/1/SO er en profesjonell, aktiv RS-485-bussdistributør designet for avanserte CCTV-overvåkningssystemer, adgangskontrollsystemer og bygningsautomasjon. Denne enheten spiller en nøkkelrolle i situasjoner der det er behov for å splitte styresignalet fra én kilde, som en digital videoopptaker (DVR), et kontrollpanel med joystick eller en PC, til fire uavhengige grener. Takket være avansert signalforsterkningsteknologi tillater distributøren en betydelig forlengelse av bussens maksimale lengde, noe som er uvurderlig i store industrianlegg.

Spesifikasjon

Bruk av EW-485/4/1/SO muliggjør endring av nettverkstopologi fra en klassisk buss (seriell) til en stjernetopologi. Dette er en løsning som er betydelig mer fleksibel og feiltolerant – skade eller kortslutning i én av grenene påvirker ikke driften av de andre delene av systemet. Enheten støtter overføringshastigheter opptil 1 Mbit, noe som sikrer jevn og problemfri kommunikasjon selv i de mest krevende applikasjoner. Den robuste konstruksjonen og det brede forsyningsspenningsområdet (9-24V DC) gjør dette til et pålitelig produkt som er enkelt å tilpasse eksisterende strøminfrastruktur. Distributøren er den ideelle løsningen for installatører som søker sikre metoder for å beskytte og organisere kommunikasjonsbusser i moderne overvåknings- og kontrollsystemer.

Hovedfordelen med enheten er full optisk separasjon på 1 kV DC. Denne isolasjonen finnes ikke bare mellom inngangen og utgangene, men også uavhengig mellom hver av de fire utgangsportene. En slik løsning garanterer høyeste sikkerhetsnivå ved å beskytte terminalutstyr mot effektene av lynnedslag, overspenninger og potensialforskjeller som ofte oppstår i omfattende installasjoner. Dette sikrer at en feil i én del av systemet ikke sprer seg til de andre, noe som drastisk øker påliteligheten til hele infrastrukturen.

Enhetstype

Aktiv distributør og RS-485-bussforsterker med full galvanisk isolasjon

Antall innganger

1 stk. RS-485 - standard skrukobling for tilkobling av sender (f.eks. opptaker)

Antall utganger

4 stk. RS-485 - uavhengige utgangsporter som muliggjør opprettelse av stjernetopologi

Galvanisk separasjon

1 kV DC - gir beskyttelse mot jordsløyfer og potensialforskjeller mellom nettverkssegmenter

Optisk isolasjon

Full isolasjon mellom inngang og utganger samt uavhengig isolasjon mellom hver av de fire utgangene

Kommunikasjonsmodus

Enveis RS-485 (Simplex) - ideell for styring av PTZ-kameraer

Overføringshastighet

Støtte for høye hastigheter opptil 1 Mbit/s, som tillater arbeid med moderne kommunikasjonsprotokoller

Overspenningsvern

Innebygd 600 W beskyttelse på alle RS-485-porter og på strøminngangen

Overføringsrekkevidde

Enheten regenererer signalet, noe som tillater betydelig forlengelse av bussen utover standardgrenser

Bredt inngangsspenningsområde fra 9 V til 24 V DC, som forenkler integrasjon med CCTV-systemer

Mulighet for overgang fra seriell topologi til stjerne, noe som forenkler kabling i store anlegg

Topologi

Lavt strømforbruk på 150 mA ved 12 V DC

Strømforsyning

CCTV-systemer (PTZ-styring), alarmsystemer, adgangskontroll, industriell automasjon

Strømforbruk

Beskyttelse mot lynnedslag og effekter av elektriske feil i fjerne punkter på bussen

Bruksområde

EWIMAR-merke, produktet er dekket av produsentens 2-års garanti

Sikkerhetsfunksjoner

1x Bussdistributør EW-485/4/1/SO

Innhold

Produsent og garanti

Dimensjoner, Vekt

Produktmål: 32 x 107 x 83 mm (D x B x H)

Emballasjemål: 50 x 160 x 115 mm (D x B x H)

Produktvekt: 93 g

Vekt med emballasje: 139 g
