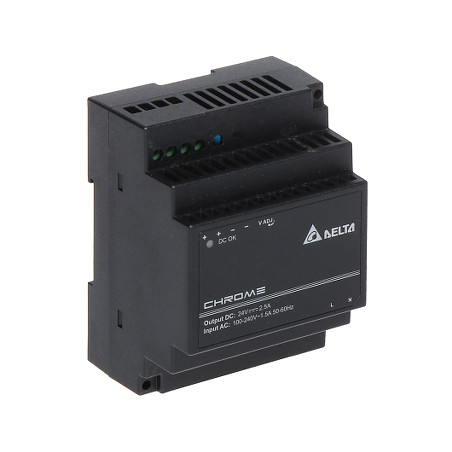

Switching strömförsörjning för DIN-skena 24V 2.5A 60W spänningsreglering TS35 montering

Modell: Delta Electronics DRC-24V60W-1AZ

EAN: 6931240076538 SKU: 931076530

• Montering på standard DIN-skena TS35/7.5 eller 15
• Brett inspänningsområde 90-264V AC
• Justerbar utspänning i intervallet 24-28V DC
• Hög energieffektivitet över 88%
• Extremt brett driftstemperaturområde från -25°C till +71°C
• Inbyggda kortslutnings-, överbelastnings- och överspänningsskydd
• Hög motståndskraft mot industriella vibrationer
• Lång garantiperiod på 5 år

Beskrivning

Switching strömförsörjningen Delta Electronics DRC-24V60W-1AZ är en professionell och mycket pålitlig strömförsörjningsenhet, speciellt utformad för montering på standard DIN-skena (TS35/7.5 eller 15). Det är en idealisk lösning för krävande industriella automationssystem, CCTV-övervakningssystem och passersystem där strömförsörjningens stabilitet är prioriterad. Enheten kännetecknas av en kompakt design som möjliggör optimalt utnyttjande av utrymmet i kopplingsskåp.

En av de viktigaste fördelarna med denna modell är dess exceptionella energieffektivitet som överstiger 88%. Tack vare detta genererar strömförsörjningen minimala mängder värme under drift, vilket direkt översätts till en längre livslängd för både själva enheten och andra komponenter som finns i samma hölje. En annan fördel är det breda inspänningsområdet (90-264V AC), vilket möjliggör säker drift av enheten även i nätverk med instabila växelströmsvärden.

Strömförsörjningen har anpassats för drift under extrema miljöförhållanden. Den kan arbeta i temperaturer från -25°C till hela +71°C, vilket är ett resultat av användningen av elektroniska komponenter av högsta kvalitet. Dessutom har denna modell en inbyggd potentiometer som möjliggör exakt justering av utspänningen i intervallet 24-28V DC. Detta möjliggör kompensation för spänningsfall på långa matningsledningar, vilket är extremt viktigt i omfattande installationer.

Systemets säkerhet säkerställs av avancerade skyddskretsar mot kortslutning, överbelastning och överspänning. Det robusta höljet och den höga vibrationsbeständigheten gör att strömförsörjningen fungerar utmärkt i industriella miljöer där maskiner kan generera vibrationer. Bekräftelsen på produktens högsta kvalitet och hållbarhet är den 5-åriga garantin som tillverkaren ger, vilket gör denna strömförsörjning till en investering för många år framöver, vilket garanterar lugn och kontinuitet i tekniska processer.

Specifikation

Typ av strömförsörjning

Switching strömförsörjning - en modern enhet som används för att omvandla spänning från elnätet (växelspänning) till stabiliserad likspänning. Hela processen sker med hjälp av en högeffektiv switching-omvandlare, bestående av en snabbkopplingskrets med switchande transistorer och en högfrekvenstransformator, vilket säkerställer hög effektivitet och små dimensioner.

Matningsspänning

Brett ingångsområde från 90 V till 264 V AC (växelström). Växelström kännetecknas av förändringar i momentana värden vid en viss frekvens med bibehållen repeterbarhet, där den växelvis antar positiva och negativa värden i en sinusformad karaktär. Ett så brett område möjliggör stabil drift av enheten även på platser med stora fluktuationer i nätspänningen.

Utspänning

Den nominella utspänningen är 24 V DC (likström). Likström kännetecknas av att dess värde inte ändras över tid, och laddningsrörelsen sker alltid i en riktning, vilket säkerställer en konstant och oföränderlig riktning för energiflödet som är nödvändig för känsliga elektroniska kretsar och styrsystem.

Justering av utspänning

Strömförsörjningen har en inbyggd potentiometer som möjliggör steglös justering av utspänningen i intervallet från 24 V till 28 V. Denna funktion är extremt användbar i installationer med stor spridning, där det är nödvändigt att kompensera för spänningsfall på långa matningskablar för att säkerställa exakt 24V till mottagarna.

Strömförsörjningens strömkapacitet

Den maximala strömkapaciteten är 2.5 A. Detta är en parameter som definierar den maximala ström som strömförsörjningen bör leverera när den är ansluten till en last, samtidigt som alla parametrar i databladet bibehålls och drift sker under miljöförhållanden som överensstämmer med specifikationen, såsom temperatur och luftfuktighet.

Strömförsörjningens effekt

Enhetens totala uteffekt är 60 W. Detta är en parameter som definierar strömförsörjningens förmåga att leverera en tillräcklig mängd effekt uttryckt i watt till den enhet den driver, vilket gör det möjligt att driva flera industriella kameror eller en avancerad PLC-kontroller tillsammans med expansionsmoduler.

Antal utgångar

Enheten har 2 utgångar (dubbla utgångsterminaler), vilket avsevärt underlättar kabeldragningsprocessen och möjliggör direkt anslutning av ett större antal mottagare utan behov av ytterligare kopplingsplintar.

Energieffektivitet

Enhetens höga effektivitet överstiger 88%. Detta är förhållandet mellan likströmsuteffekten (som levereras av strömförsörjningen) och växelströmsingångseffekten (som tas från nätet) uttryckt i procent. Hög effektivitet innebär mindre energiförluster i form av genererad värme, vilket ökar systemets tillförlitlighet.

Höljestyp och montering

DIN-hölje, anpassat för snabb och säker montering på en standardmonteringsskena TS35/7.5 eller TS35/15. Detta monteringssystem är standard inom fastighets- och industriautomation, vilket möjliggör en estetisk och organiserad placering av komponenter i styrskåp och elcentraler.

Vibrationsbeständighet

Enheten uppvisar full motståndskraft mot vibrationer, vilket har bekräftats i industriella tester. Tack vare detta kan strömförsörjningen säkert monteras i styrskåp för produktionsmaskiner som genererar konstanta vibrationer under drift, utan risk för att komponenter lossnar eller att kretsen bryts.

Systemskydd

Enheten är utrustad med ett avancerat elektroniskt skyddspaket. Kortslutningsskydd (Short Circuit Protection) kopplar automatiskt bort utgången om en kortslutning upptäcks, vilket skyddar strömförsörjningen och mottagarna. Överbelastningsskydd (Overload Protection) förhindrar skador vid strömförbrukning över 2.5A. Överspänningsskydd (Overvoltage Protection) skyddar den anslutna elektroniken mot plötsliga spänningsspikar i elnätet.

Driftstemperatur

Strömförsörjningen är konstruerad för drift i ett mycket brett temperaturområde från -25 °C till +71 °C. En så hög termisk resistans möjliggör användning av enheten i utomhusskåp och i närheten av maskiner som genererar stora mängder värme, utan rädsla för förlust av stabilitet i utgångsparametrarna eller skador på elektroniken.

Relativ luftfuktighet

Enheten kan arbeta i en miljö med en relativ luftfuktighet från 5% till 95% (utan kondens). Detta möjliggör säker drift under olika klimatförhållanden, från torra tekniska rum till fuktiga källare eller utomhushöljen.

Tillverkargaranti

Produkten omfattas av en 5-årig tillverkargaranti. En så lång garantiperiod vittnar om Delta Electronics förtroende för kvaliteten på de använda komponenterna och precisionen i produktionsprocessen. Detta är ett nyckelargument för systemintegratörer som söker lösningar med högsta grad av felfrihet.

Programvara och styrning

Enheten DRC-24V60W-1AZ är en ren hårdvaruenhet, vilket innebär att den inte har ett inbyggt operativsystem eller dedikerad firmware-styrprogramvara med ett användargränssnitt. All styrning av driftsparametrar sker analogt med hjälp av en precisionspotentiometer placerad på höljets frontpanel, vilket möjliggör steglös justering av utspänningen i intervallet från 24V till 28V DC. Avsaknaden av behov av att installera drivrutiner eller mobilapplikationer gör att strömförsörjningen är helt resistent mot cyberattacker och garanterar omedelbar systemstart efter att matningsspänningen har anslutits, vilket är avgörande i kritiska industriella automationssystem.

Innehåll

1x Switching strömförsörjning för DIN-skena

1x Bruks- och monteringsanvisning

Mått, Vikt

Produktmått: 56 x 71 x 91 mm (Djup x Bredd x Höjd)

Förpackningsmått: 60 x 105 x 80 mm (Djup x Bredd x Höjd)

Produktvikt: 240 g

Vikt med förpackning: 280 g
