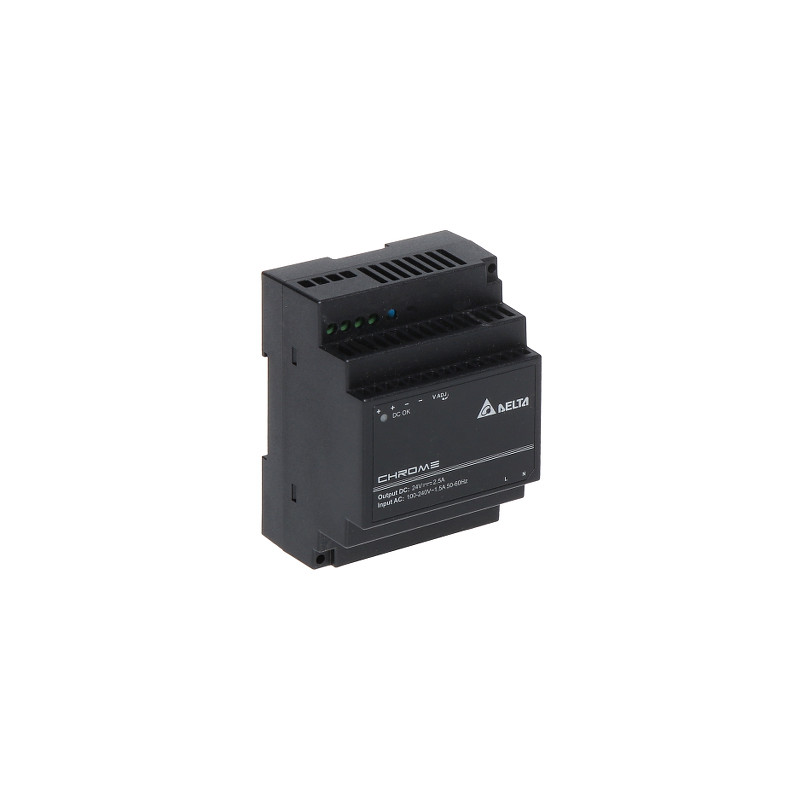

DIN-kiskovirtalähde 24V 2.5A 60W jännitteen säädöllä TS35-asennus

Malli: Delta Electronics DRC-24V60W-1AZ

EAN: 6931240076538 SKU: 931076530

• Asennus standardille TS35/7.5 tai 15 DIN-kiskolle
• Laaja tulojännitealue 90-264V AC
• Säädettävä lähtöjännite välillä 24-28V DC
• Korkea energiatehokkuus yli 88%
• Erittäin laaja käyttölämpötila-alue -25°C - +71°C
• Sisäänrakennetut oikosulku-, ylikuormitus- ja ylijännitesuojat
• Korkea tärinänkestävyys teollisuusympäristöissä
• Pitkä 5 vuoden takuuaika

Kuvaus

Delta Electronics DRC-24V60W-1AZ -hakkurivirtalähde on ammattimainen ja erittäin luotettava virtalähde, joka on suunniteltu erityisesti asennettavaksi standardille DIN-kiskolle (TS35/7.5 tai 15). Se on ihanteellinen ratkaisu vaativiin teollisuusautomaatiojärjestelmiin, CCTV-valvontajärjestelmiin ja kulunvalvonta-asennuksiin, joissa virransyötön vakaus on ensisijaisen tärkeää. Laitteessa on kompakti rakenne, joka mahdollistaa optimaalisen tilankäytön sähkökaapeissa.

Yksi tämän mallin tärkeimmistä eduista on sen poikkeuksellinen, yli 88 % energiatehokkuus. Tämän ansiosta virtalähde tuottaa käytön aikana mahdollisimman vähän lämpöä, mikä pidentää suoraan sekä itse laitteen että muiden samassa kotelossa olevien komponenttien käyttöikää. Toinen etu on laaja tulojännitealue (90-264V AC), joka mahdollistaa laitteen turvallisen käytön myös verkoissa, joissa vaihtovirran parametrit ovat epävakaat.

Virtalähde on mukautettu toimimaan äärimmäisissä ympäristöolosuhteissa. Se voi toimia lämpötiloissa -25°C aina +71°C asti, mikä on korkealaatuisten elektronisten komponenttien käytön tulosta. Lisäksi tässä mallissa on sisäänrakennettu potentiometri, joka mahdollistaa lähtöjännitteen tarkan säädön välillä 24-28V DC. Tämä mahdollistaa jännitehäviöiden kompensoinnin pitkillä syöttölinjoilla, mikä on erittäin tärkeää laajoissa asennuksissa.

Järjestelmän turvallisuuden takaavat edistyneet oikosulku-, ylikuormitus- ja ylijännitesuojapiirit. Tukeva kotelo ja korkea tärinänkestävyys tekevät virtalähteestä erinomaisen teollisuusympäristöihin, joissa koneet voivat aiheuttaa tärinää. Valmistajan myöntämä 5 vuoden takuu on osoitus tuotteen korkeasta laadusta ja kestävyydestä, mikä tekee tästä virtalähteestä pitkäaikaisen investoinnin, joka takaa mielenrauhan ja teknologisten prosessien jatkuvuuden.

Tekniset tiedot

Virtalähteen tyyppi

Hakkurivirtalähde on moderni laite, jota käytetään sähköverkon jännitteen (vaihtovirta) muuntamiseen stabiloiduksi tasajännitteeksi. Koko prosessi tapahtuu korkeatehoisen hakkurimuuntimen avulla, joka koostuu nopeasta kytkentäpiiristä kytkentätransistoreilla ja korkeataajuusmuuntajasta, mikä takaa korkean hyötysuhteen ja pienet mitat.

Syöttöjännite

Laaja tuloalue 90 V - 264 V AC (vaihtovirta). Vaihtovirralle on ominaista hetkellisten arvojen muutokset tietyllä taajuudella säilyttäen toistettavuuden, ottaen vuorotellen positiivisia ja negatiivisia arvoja sinimuotoisessa ominaiskäyrässä. Näin laaja alue mahdollistaa laitteen vakaan toiminnan myös paikoissa, joissa verkkojännite vaihtelee suuresti.

Lähtöjännite

Nimellinen lähtöjännite on 24 V DC (tasavirta). Tasavirralle on ominaista, että sen arvo ei muutu ajan myötä ja varausten liike tapahtuu aina yhteen suuntaan, mikä takaa jatkuvan ja muuttumattoman energian virtaussuunnan, joka on välttämätön herkille elektronisille piireille ja ohjausjärjestelmille.

Lähtöjännitteen säätö

Virtalähteessä on sisäänrakennettu potentiometri, joka mahdollistaa lähtöjännitteen tasaisen säädön välillä 24 V - 28 V. Tämä toiminto on erittäin hyödyllinen laajalle levinneissä asennuksissa, joissa on tarpeen kompensoida pitkien syöttökaapeleiden jännitehäviöitä, jotta vastaanottimille voidaan varmistaa tasan 24 V.

Virtalähteen virranantokyky

Suurin virranantokyky on 2.5 A. Tämä parametri määrittää maksimivirran, jonka virtalähteen tulee syöttää kuormaan säilyttäen kaikki teknisissä tiedoissa mainitut parametrit ja toimien spesifikaatioiden mukaisissa ympäristöolosuhteissa, kuten lämpötilassa ja kosteudessa.

Virtalähteen teho

Laitteen kokonaislähtöteho on 60 W. Tämä parametri määrittää virtalähteen kyvyn toimittaa syöttämälleen laitteelle riittävä määrä tehoa watteina, mikä mahdollistaa usean teollisuuskameran tai edistyneen PLC-ohjaimen ja laajennusmoduulien virransyötön.

Lähtöjen määrä

Laitteessa on 2 lähtöä (kaksoislähtöliittimet), mikä helpottaa huomattavasti kaapelointiprosessia ja mahdollistaa useamman vastaanottimen suoran kytkemisen ilman lisäjakorimoja.

Energiatehokkuus

Laitteen korkea hyötysuhde ylittää 88 %. Tämä on tasavirtalähdön (virtalähteen antama) ja vaihtovirtatulon (verkosta otettu) tehon suhde prosentteina ilmaistuna. Korkea hyötysuhde tarkoittaa pienempiä energiahäviöitä lämpönä, mikä lisää järjestelmän luotettavuutta.

Kotelotyyppi ja asennus

DIN-tyyppinen kotelo, joka on mukautettu nopeaan ja varmaan asennukseen standardille TS35/7.5 tai TS35/15 -asennuskiskolle. Tällainen asennusjärjestelmä on standardi rakennus- ja teollisuusautomaatiossa, mikä mahdollistaa komponenttien esteettisen ja järjestelmällisen sijoittelun ohjauskaappeihin ja sähkökeskuksiin.

Tärinänkestävyys

Laite on täysin tärinänkestävä, mikä on vahvistettu teollisuustesteissä. Tämän ansiosta virtalähde voidaan asentaa turvallisesti tuotantokoneiden ohjauskaappeihin, jotka aiheuttavat jatkuvaa tärinää käytön aikana, ilman riskiä komponenttien löystymisestä tai piirin katkeamisesta.

Järjestelmäsuojaukset

Laite on varustettu edistyneellä elektronisella suojauksella. Oikosulkusuojaus (Short Circuit Protection) katkaisee lähdön automaattisesti oikosulun sattuessa, suojaten virtalähdettä ja vastaanottimia. Ylikuormitussuojaus (Overload Protection) estää vauriot, jos virrankulutus ylittää 2.5 A. Ylijännitesuojaus (Overvoltage Protection) suojaa kytkettyä elektroniikkaa äkillisiltä jännitepiikeiltä syöttöverkossa.

Käyttölämpötila

Virtalähde on suunniteltu toimimaan erittäin laajalla lämpötila-alueella -25 °C - +71 °C. Näin korkea lämmönkestävyys mahdollistaa laitteen käytön ulkokaapeissa ja lähellä suuria määriä lämpöä tuottavia koneita ilman pelkoa lähtöparametrien vakauden menettämisestä tai elektroniikan vaurioitumisesta.

Suhteellinen kosteus

Laite voi toimia ympäristössä, jonka suhteellinen kosteus on 5–95 % (tiivistymätön). Tämä mahdollistaa turvallisen käytön erilaisissa ilmasto-olosuhteissa, kuivista teknisistä tiloista kosteisiin kellareihin tai ulkokoteloihin.

Valmistajan takuu

Tuotteella on valmistajan 5 vuoden takuu. Näin pitkä takuuaika on osoitus Delta Electronicsin luottamuksesta käytettyjen komponenttien laatuun ja tuotantoprosessin tarkkuuteen. Tämä on keskeinen argumentti järjestelmäintegraattoreille, jotka etsivät ratkaisuja, joilla on korkein mahdollinen vikasietoisuus.

Ohjelmisto ja ohjaus

DRC-24V60W-1AZ-laite on puhtaasti laitteistopohjainen (hardware), mikä tarkoittaa, ettei siinä ole sisäänrakennettua käyttöjärjestelmää tai dedikoitua laiteohjelmistoa (firmware) käyttöliittymällä. Kaikki toimintaparametrien ohjaus tapahtuu analogisesti kotelon etupaneelissa olevalla tarkalla potentiometrillä, joka mahdollistaa lähtöjännitteen tasaisen säädön välillä 24V - 28V DC. Ohjainten tai mobiilisovellusten asennustarpeen puuttuminen tekee virtalähteestä täysin immuunin kyberhyökkäyksille ja takaa järjestelmän välittömän käynnistymisen syöttöjännitteen kytkemisen jälkeen, mikä on kriittistä teollisuusautomaation kriittisissä järjestelmissä.

Sisältö

1x DIN-kiskovirtalähde

1x Käyttö- ja asennusohje

Mitat, paino

Tuotteen mitat: 56 x 71 x 91 mm (S x L x K)

Pakkauksen mitat: 60 x 105 x 80 mm (S x L x K)

Tuotteen paino: 240 g

Paino pakkauksen kanssa: 280 g
