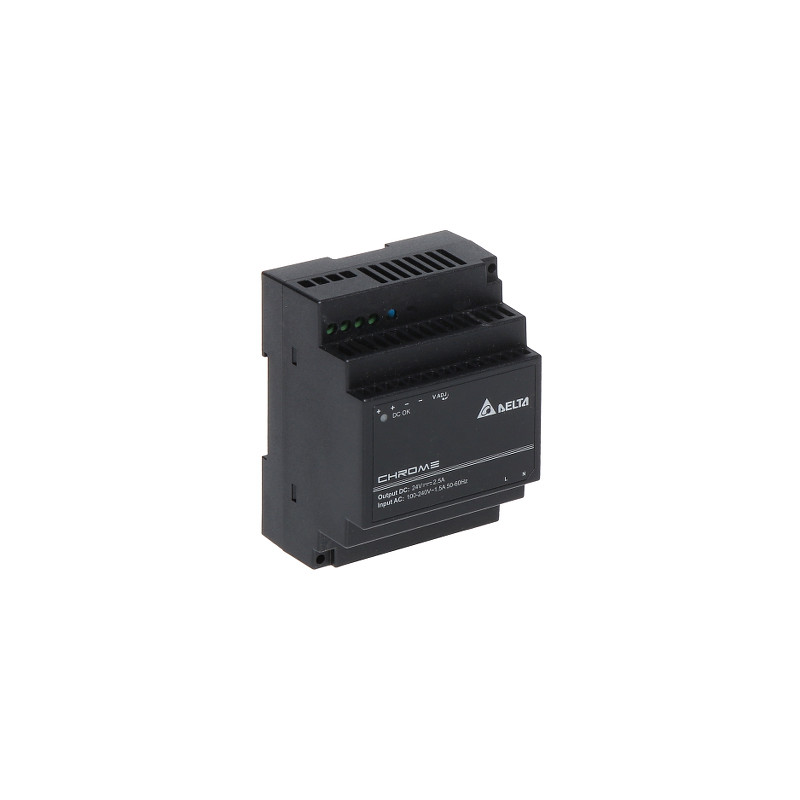

Schaltnetzteil für DIN-Schiene 24V 2.5A 60W Spannungseinstellung Montage TS35

Modell: Delta Electronics DRC-24V60W-1AZ

EAN: 6931240076538 SKU: 931076530

• Montage auf Standard-DIN-Schiene TS35/7.5 oder 15
• Großer Eingangsspannungsbereich 90-264V AC
• Einstellbare Ausgangsspannung im Bereich 24-28V DC
• Hohe Energieeffizienz über 88%
• Extrem weiter Betriebstemperaturbereich von -25°C bis +71°C
• Integrierter Kurzschluss-, Überlast- und Überspannungsschutz
• Hohe Beständigkeit gegen industrielle Vibrationen
• Lange Garantiezeit von 5 Jahren

Beschreibung

Das Schaltnetzteil Delta Electronics DRC-24V60W-1AZ ist ein professionelles und äußerst zuverlässiges Netzgerät, das speziell für die Montage auf einer Standard-DIN-Schiene (TS35/7.5 oder 15) entwickelt wurde. Es ist eine ideale Lösung für anspruchsvolle industrielle Automatisierungssysteme, CCTV-Videoüberwachungssysteme und Zutrittskontrollinstallationen, bei denen die Stabilität der Stromversorgung Priorität hat. Das Gerät zeichnet sich durch ein kompaktes Design aus, das eine optimale Raumnutzung in Schaltschränken ermöglicht.

Einer der wichtigsten Vorteile dieses Modells ist seine außergewöhnliche Energieeffizienz von über 88%. Dadurch erzeugt das Netzteil während des Betriebs nur minimale Wärme, was sich direkt auf eine längere Lebensdauer sowohl des Geräts selbst als auch anderer Komponenten im selben Gehäuse auswirkt. Ein weiterer Vorteil ist der weite Eingangsspannungsbereich (90-264V AC), der einen sicheren Betrieb des Geräts auch in Netzen mit instabilen Wechselstromparametern ermöglicht.

Das Netzteil wurde für den Betrieb unter extremen Umgebungsbedingungen angepasst. Es kann bei Temperaturen von -25°C bis zu +71°C arbeiten, was auf die Verwendung hochwertigster elektronischer Komponenten zurückzuführen ist. Zusätzlich verfügt dieses Modell über ein eingebautes Potentiometer, das eine präzise Einstellung der Ausgangsspannung im Bereich von 24-28V DC ermöglicht. Dies erlaubt die Kompensation von Spannungsabfällen auf langen Versorgungsleitungen, was bei weitläufigen Installationen äußerst wichtig ist.

Die Sicherheit des Systems wird durch fortschrittliche Schutzschaltungen gegen Kurzschluss, Überlast und Überspannung gewährleistet. Das robuste Gehäuse und die hohe Vibrationsfestigkeit machen das Netzteil ideal für industrielle Umgebungen, in denen Maschinen Vibrationen erzeugen können. Die Bestätigung für höchste Qualität und Langlebigkeit des Produkts ist die vom Hersteller gewährte 5-Jahres-Garantie, was dieses Netzteil zu einer Investition für Jahre macht, die Ruhe und Kontinuität technologischer Prozesse garantiert.

Spezifikation

Art des Netzteils

Schaltnetzteil - ein modernes Gerät zur Umwandlung von Netzspannung (Wechselspannung) in stabilisierte Gleichspannung. Der gesamte Prozess erfolgt mittels eines hocheffizienten Schaltreglers, bestehend aus einer schnellen Schaltstufe mit Transistoren und einem Hochfrequenztransformator, was für hohe Effizienz und kompakte Abmessungen sorgt.

Versorgungsspannung

Großer Eingangsbereich von 90 V bis 264 V AC (Wechselstrom). Wechselstrom zeichnet sich durch Änderungen der Momentanwerte in einer bestimmten Frequenz unter Beibehaltung der Wiederholbarkeit aus, wobei er abwechselnd positive und negative Werte in einer Sinuskurve annimmt. Ein so großer Bereich ermöglicht einen stabilen Betrieb des Geräts auch an Orten mit großen Schwankungen der Netzspannung.

Ausgangsspannung

Die Nennausgangsspannung beträgt 24 V DC (Gleichstrom). Gleichstrom zeichnet sich dadurch aus, dass sich sein Wert über die Zeit nicht ändert und die Ladungsbewegung immer in eine Richtung erfolgt, was einen konstanten und unveränderlichen Energiefluss gewährleistet, der für empfindliche elektronische Schaltungen und Steuerungssysteme erforderlich ist.

Einstellung der Ausgangsspannung

Das Netzteil verfügt über ein eingebautes Potentiometer, das eine stufenlose Einstellung der Ausgangsspannung im Bereich von 24 V bis 28 V ermöglicht. Diese Funktion ist bei weitläufigen Installationen äußerst nützlich, wo Spannungsabfälle auf langen Versorgungsleitungen kompensiert werden müssen, um den Verbrauchern exakt 24V zu liefern.

Strombelastbarkeit des Netzteils

Die maximale Strombelastbarkeit beträgt 2.5 A. Dies ist ein Parameter, der den maximalen Strom definiert, den das Netzteil bei Anschluss an eine Last liefern sollte, wobei alle in der Katalogbeschreibung enthaltenen Parameter eingehalten werden und das Gerät unter spezifikationskonformen Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit arbeitet.

Leistung des Netzteils

Die gesamte Ausgangsleistung des Geräts beträgt 60 W. Dies ist ein Parameter, der die Fähigkeit des Netzteils definiert, dem versorgten Gerät eine entsprechende Menge an Leistung in Watt zuzuführen, was die Versorgung mehrerer Industriekameras oder einer fortschrittlichen SPS-Steuerung samt Erweiterungsmodulen ermöglicht.

Anzahl der Ausgänge

Das Gerät verfügt über 2 Ausgänge (doppelte Ausgangsklemmen), was den Verkabelungsprozess erheblich erleichtert und den direkten Anschluss einer größeren Anzahl von Verbrauchern ohne zusätzliche Verteilerleisten ermöglicht.

Energieeffizienz

Der hohe Wirkungsgrad des Geräts übersteigt 88%. Dies ist das Verhältnis der Gleichstrom-Ausgangsleistung (abgegeben vom Netzteil) zur Wechselstrom-Eingangsleistung (aus dem Netz entnommen), ausgedrückt in Prozent. Ein hoher Wirkungsgrad bedeutet geringere Energieverluste in Form von Wärmeabgabe, was die Zuverlässigkeit des Systems erhöht.

Gehäusetyp und Montage

Gehäuse vom Typ DIN, geeignet für eine schnelle und sichere Montage auf einer Standard-Montageschiene TS35/7.5 oder TS35/15. Dieses Montagesystem ist Standard in der Gebäude- und Industrieautomation und ermöglicht eine ästhetische und geordnete Anordnung der Komponenten in Schaltschränken und elektrischen Verteilern.

Vibrationsfestigkeit

Das Gerät weist eine vollständige Vibrationsfestigkeit auf, was in industriellen Tests bestätigt wurde. Dadurch kann das Netzteil sicher in Schaltschränken von Produktionsmaschinen montiert werden, die während des Betriebs ständige Vibrationen erzeugen, ohne das Risiko, dass sich Komponenten lockern oder der Stromkreis unterbrochen wird.

Systemschutz

Das Gerät ist mit einem fortschrittlichen elektronischen Schutzpaket ausgestattet. Der Kurzschlussschutz (Short Circuit Protection) trennt den Ausgang automatisch bei Erkennung eines Kurzschlusses und schützt so das Netzteil und die Verbraucher. Der Überlastschutz (Overload Protection) verhindert Schäden bei einer Stromaufnahme von über 2.5A. Der Überspannungsschutz (Overvoltage Protection) schützt die angeschlossene Elektronik vor plötzlichen Spannungsspitzen im Versorgungsnetz.

Betriebstemperatur

Das Netzteil wurde für den Betrieb in einem sehr weiten Temperaturbereich von -25 °C bis +71 °C entwickelt. Eine so hohe thermische Beständigkeit ermöglicht den Einsatz des Geräts in Außenschaltschränken sowie in der Nähe von Maschinen, die große Wärmemengen erzeugen, ohne die Stabilität der Ausgangsparameter zu verlieren oder die Elektronik zu beschädigen.

Relative Luftfeuchtigkeit

Das Gerät kann in einer Umgebung mit einer relativen Luftfeuchtigkeit von 5% bis 95% (nicht kondensierend) betrieben werden. Dies ermöglicht einen sicheren Betrieb unter verschiedenen klimatischen Bedingungen, von trockenen Technikräumen bis hin zu feuchten Kellern oder Außengehäusen.

Herstellergarantie

Das Produkt unterliegt einer 5-jährigen Herstellergarantie. Eine so lange Garantiezeit zeugt vom Vertrauen der Firma Delta Electronics in die Qualität der verwendeten Komponenten und die Präzision des Produktionsprozesses. Dies ist ein entscheidendes Argument für Systemintegratoren, die Lösungen mit höchstem Grad an Ausfallsicherheit suchen.

Software und Steuerung

Das Gerät DRC-24V60W-1AZ ist eine reine Hardware-Einheit, was bedeutet, dass es kein eingebautes Betriebssystem oder eine dedizierte Firmware-Steuerungssoftware mit Benutzeroberfläche besitzt. Die gesamte Steuerung der Betriebsparameter erfolgt analog über ein präzises Potentiometer an der Frontplatte des Gehäuses, das eine stufenlose Einstellung der Ausgangsspannung im Bereich von 24V bis 28V DC ermöglicht. Da keine Treiber oder mobilen Anwendungen installiert werden müssen, ist das Netzteil vollständig resistent gegen Cyberangriffe und garantiert einen sofortigen Systemstart nach Anlegen der Versorgungsspannung, was in kritischen industriellen Automatisierungssystemen entscheidend ist.

Inhalt

1x Schaltnetzteil für DIN-Schiene

1x Bedienungs- und Montageanleitung

Abmessungen, Gewicht

Produktabmessungen: 56 x 71 x 91 mm (T x B x H)

Verpackungsabmessungen: 60 x 105 x 80 mm (T x B x H)

Produktgewicht: 240 g

Gewicht mit Verpackung: 280 g
