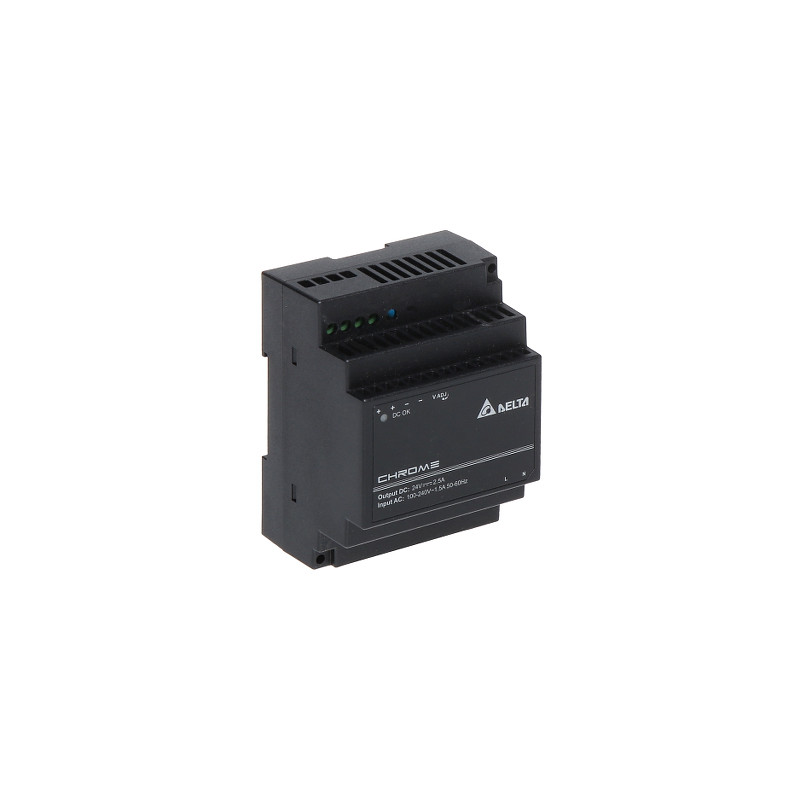

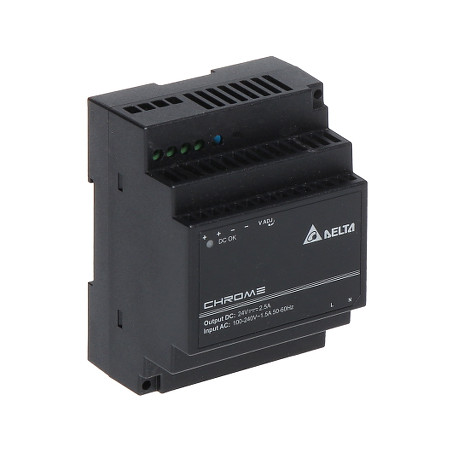

Schakelende DIN-rail voeding 24V 2.5A 60W spanningsregeling TS35 montage

Model: Delta Electronics DRC-24V60W-1AZ

EAN: 6931240076538 SKU: 931076530

• Montage op standaard DIN-rail TS35/7.5 of 15
• Breed ingangsspanningsbereik 90-264V AC
• Instelbare uitgangsspanning in het bereik van 24-28V DC
• Hoge energie-efficiëntie van meer dan 88%
• Extreem breed bedrijfstemperatuurbereik van -25°C tot +71°C
• Ingebouwde kortsluit-, overbelastings- en overspanningsbeveiliging
• Hoge weerstand tegen industriële trillingen
• Lange garantieperiode van 5 jaar

Beschrijving

De Delta Electronics DRC-24V60W-1AZ schakelende voeding is een professioneel en uiterst betrouwbaar voedingsapparaat, speciaal ontworpen voor montage op een standaard DIN-rail (TS35/7.5 of 15). Het is een ideale oplossing voor veeleisende industriële automatiseringssystemen, CCTV-videobewakingssystemen en toegangscontrolesystemen waar stabiliteit van de voeding een prioriteit is. Het apparaat kenmerkt zich door een compact ontwerp, waardoor optimaal gebruik van de ruimte in schakelkasten mogelijk is.

Een van de belangrijkste voordelen van dit model is de uitzonderlijke energie-efficiëntie van meer dan 88%. Hierdoor genereert de voeding tijdens bedrijf minimale warmte, wat direct resulteert in een langere levensduur van zowel het apparaat zelf als andere componenten in dezelfde behuizing. Een ander voordeel is het brede ingangsspanningsbereik (90-264V AC), waardoor het apparaat veilig kan werken, zelfs in netwerken met instabiele wisselstroomparameters.

De voeding is aangepast voor gebruik in extreme omgevingsomstandigheden. Het kan werken bij temperaturen van -25°C tot wel +71°C, wat het resultaat is van het gebruik van elektronische componenten van de hoogste kwaliteit. Bovendien beschikt dit model over een ingebouwde potentiometer voor nauwkeurige regeling van de uitgangsspanning in het bereik van 24-28V DC. Dit maakt compensatie van spanningsverliezen over lange voedingslijnen mogelijk, wat essentieel is in uitgebreide installaties.

De veiligheid van het systeem wordt gewaarborgd door geavanceerde beveiligingscircuits tegen kortsluiting, overbelasting en overspanning. De robuuste behuizing en hoge trillingsbestendigheid zorgen ervoor dat de voeding uitstekend presteert in industriële omgevingen waar machines trillingen kunnen veroorzaken. De 5-jarige garantie van de fabrikant bevestigt de hoogste kwaliteit en duurzaamheid van het product, waardoor deze voeding een investering voor jaren is die rust en continuïteit van technologische processen garandeert.

Specificatie

Type voeding

Schakelende voeding - een modern apparaat dat wordt gebruikt om spanning van het elektriciteitsnet (wisselspanning) om te zetten in gestabiliseerde gelijkspanning. Het gehele proces vindt plaats met behulp van een hoogefficiënte schakelende omvormer, bestaande uit een snel schakelcircuit met schakeltransistoren en een hoogfrequente transformator, wat zorgt voor een hoog rendement en kleine afmetingen.

Voedingsspanning

Breed ingangsbereik van 90 V tot 264 V AC (wisselstroom). Wisselstroom wordt gekenmerkt door veranderingen in momentane waarden met een bepaalde frequentie met behoud van herhaalbaarheid, waarbij afwisselend positieve en negatieve waarden in een sinusvormig karakter worden aangenomen. Zo'n breed bereik maakt een stabiele werking van het apparaat mogelijk, zelfs op plaatsen met grote schommelingen in de netspanning.

Uitgangsspanning

De nominale uitgangsspanning is 24 V DC (gelijkstroom). Gelijkstroom wordt gekenmerkt door het feit dat de waarde in de tijd niet verandert en de beweging van ladingen altijd in één richting plaatsvindt, wat zorgt voor een constante en onveranderlijke richting van de energiestroom die nodig is voor gevoelige elektronische circuits en besturingssystemen.

Regeling van de uitgangsspanning

De voeding heeft een ingebouwde potentiometer die een soepele regeling van de uitgangsspanning mogelijk maakt in het bereik van 24 V tot 28 V. Deze functie is uiterst nuttig in installaties met een grote spreiding, waar het noodzakelijk is om spanningsverliezen over lange voedingskabels te compenseren om de ontvangers van exact 24V te voorzien.

Stroomrendement van de voeding

Het maximale stroomrendement is 2.5 A. Dit is een parameter die de maximale stroom bepaalt die de voeding moet leveren wanneer deze op een belasting is aangesloten, met behoud van alle parameters in het gegevensblad en werkend onder omgevingscondities die voldoen aan de specificaties, zoals temperatuur en vochtigheid.

Vermogen van de voeding

Het totale uitgangsvermogen van het apparaat is 60 W. Dit is een parameter die het vermogen van de voeding bepaalt om de juiste hoeveelheid vermogen, uitgedrukt in watt, te leveren aan het apparaat dat het voedt, waardoor het mogelijk is om meerdere industriële camera's of een geavanceerde PLC-controller met uitbreidingsmodules van stroom te voorzien.

Aantal uitgangen

Het apparaat heeft 2 uitgangen (dubbele uitgangsklemmen), wat het bedradingsproces aanzienlijk vergemakkelijkt en het mogelijk maakt om direct een groter aantal ontvangers aan te sluiten zonder dat extra verdeelblokken nodig zijn.

Energie-efficiëntie

De hoge efficiëntie van het apparaat overschrijdt 88%. Dit is de verhouding tussen het uitgangsvermogen van de gelijkstroom (geleverd door de voeding) en het ingangsvermogen van de wisselstroom (afgenomen van het net), uitgedrukt in procenten. Een hoog rendement betekent minder energieverlies in de vorm van warmteafgifte, wat de betrouwbaarheid van het systeem verhoogt.

Type behuizing en montage

DIN-type behuizing, aangepast voor snelle en veilige montage op een standaard montagerail TS35/7.5 of TS35/15. Dit montagesysteem is de standaard in gebouw- en industriële automatisering, waardoor een esthetische en geordende plaatsing van componenten in schakelkasten en elektrische verdeelkasten mogelijk is.

Trillingsbestendigheid

Het apparaat vertoont volledige weerstand tegen trillingen, wat is bevestigd in industriële tests. Hierdoor kan de voeding veilig worden gemonteerd in schakelkasten van productiemachines die tijdens bedrijf constante trillingen genereren, zonder het risico dat componenten losraken of het circuit wordt onderbroken.

Systeembeveiligingen

Het apparaat is uitgerust met een geavanceerd pakket elektronische beveiliging. Kortsluitbeveiliging (Short Circuit Protection) schakelt de uitgang automatisch uit bij detectie van kortsluiting, waardoor de voeding en ontvangers worden beschermd. Overbelastingsbeveiliging (Overload Protection) voorkomt schade bij een stroomverbruik van meer dan 2.5A. Overspanningsbeveiliging (Overvoltage Protection) beschermt de aangesloten elektronica tegen plotselinge spanningspieken in het voedingsnet.

Bedrijfstemperatuur

De voeding is ontworpen voor gebruik in een zeer breed temperatuurbereik van -25 °C tot +71 °C. Een dergelijke hoge thermische weerstand maakt het gebruik van het apparaat in buitenkasten en in de buurt van machines die grote hoeveelheden warmte genereren mogelijk, zonder angst voor verlies van stabiliteit van de uitgangsparameters of schade aan de elektronica.

Relatieve vochtigheid

Het apparaat kan werken in een omgeving met een relatieve vochtigheid van 5% tot 95% (niet-condenserend). Dit maakt veilig gebruik mogelijk onder verschillende klimatologische omstandigheden, van droge technische ruimtes tot vochtige kelders of buitenbehuizingen.

Garantie van de fabrikant

Het product wordt gedekt door een garantie van 5 jaar van de fabrikant. Een dergelijke lange garantieperiode getuigt van het vertrouwen van Delta Electronics in de kwaliteit van de gebruikte componenten en de precisie van het productieproces. Dit is een cruciaal argument voor systeemintegratoren die op zoek zijn naar oplossingen met de hoogste mate van storingsvrijheid.

Software en besturing

Het apparaat DRC-24V60W-1AZ is een puur hardware-eenheid, wat betekent dat het geen ingebouwd besturingssysteem of speciale firmware-besturingssoftware met een gebruikersinterface heeft. De volledige besturing van de bedrijfsparameters vindt analoog plaats met behulp van een nauwkeurige potentiometer op het voorpaneel van de behuizing, die een soepele regeling van de uitgangsspanning in het bereik van 24V tot 28V DC mogelijk maakt. Het ontbreken van de noodzaak om stuurprogramma's of mobiele applicaties te installeren, maakt de voeding volledig bestand tegen cyberaanvallen en garandeert een onmiddellijke start van het systeem na het inschakelen van de voedingsspanning, wat cruciaal is in kritieke industriële automatiseringssystemen.

Inhoud

1x Schakelende DIN-rail voeding

1x Gebruikers- en montagehandleiding

Afmetingen, Gewicht

Productafmetingen: 56 x 71 x 91 mm (D x B x H)

Afmetingen verpakking: 60 x 105 x 80 mm (D x B x H)

Productgewicht: 240 g

Gewicht inclusief verpakking: 280 g
