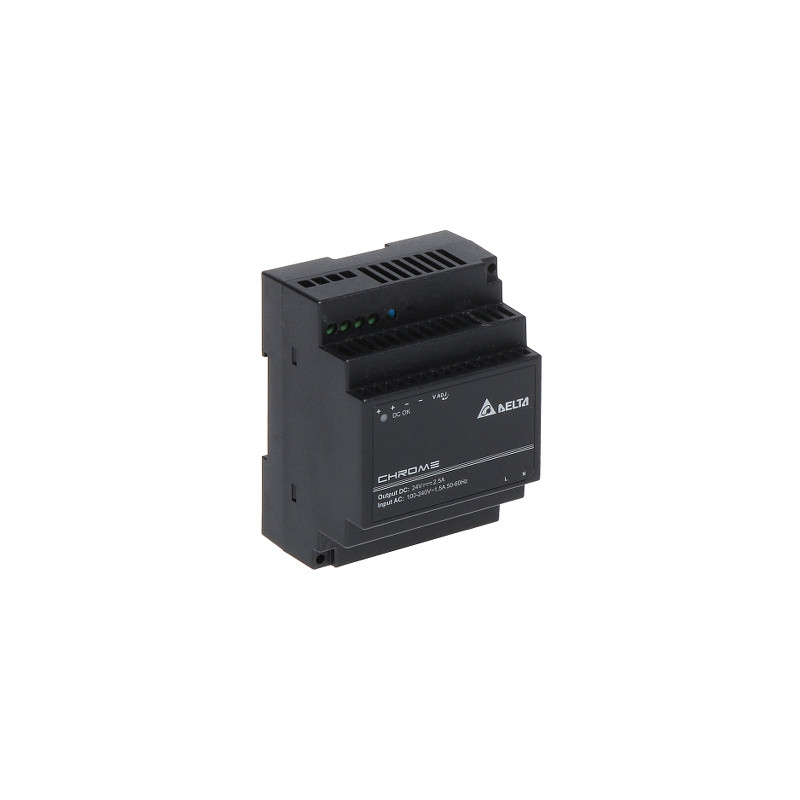

Impulsinis maitinimo šaltinis DIN bėgeliui 24V 2.5A 60W įtampos reguliavimas TS35 montavimas

Modelis: Delta Electronics DRC-24V60W-1AZ

EAN: 6931240076538 SKU: 931076530

• Montavimas ant standartinio DIN bėgelio TS35/7.5 arba 15
• Platus įėjimo įtampos diapazonas 90-264V AC
• Reguliuojama išėjimo įtampa diapazone 24-28V DC
• Aukštas energijos efektyvumas virš 88%
• Itin platus darbinės temperatūros diapazonas nuo -25°C iki +71°C
• Integruotos apsaugos nuo trumpojo jungimo, perkrovos ir viršįtampių
• Didelis atsparumas pramoninei vibracijai
• Ilgas 5 metų garantinis laikotarpis

Aprašymas

Delta Electronics DRC-24V60W-1AZ impulsinis maitinimo šaltinis yra profesionalus ir itin patikimas maitinimo įrenginys, sukurtas specialiai montavimui ant standartinio DIN bėgelio (TS35/7.5 arba 15). Tai idealus sprendimas reiklioms pramoninės automatikos sistemoms, CCTV vaizdo stebėjimo sistemoms bei prieigos kontrolės instaliacijoms, kur maitinimo stabilumas yra prioritetas. Įrenginys pasižymi kompaktiška konstrukcija, kuri leidžia optimaliai išnaudoti vietą skirstomosiose spintose.

Vienas svarbiausių šio modelio privalumų yra jo išskirtinis energijos efektyvumas, viršijantis 88%. Dėl to maitinimo šaltinis darbo metu generuoja minimalų šilumos kiekį, o tai tiesiogiai lemia ilgesnį paties įrenginio bei kitų tame pačiame korpuse esančių komponentų tarnavimo laiką. Kitas privalumas yra platus įėjimo įtampos diapazonas (90-264V AC), leidžiantis saugiai dirbti net ir tinkluose su nestabiliais kintamosios srovės parametrais.

Maitinimo šaltinis pritaikytas darbui ekstremaliomis aplinkos sąlygomis. Jis gali veikti temperatūroje nuo -25°C iki +71°C, o tai pasiekta naudojant aukščiausios kokybės elektroninius komponentus. Be to, šiame modelyje yra įmontuotas potenciometras, leidžiantis tiksliai reguliuoti išėjimo įtampą 24-28V DC diapazone. Tai leidžia kompensuoti įtampos kritimus ilgose maitinimo linijose, kas yra itin svarbu didelėse instaliacijose.

Sistemos saugumą užtikrina pažangios apsaugos sistemos nuo trumpojo jungimo, perkrovos ir viršįtampių. Tvirtas korpusas ir didelis atsparumas vibracijai užtikrina, kad maitinimo šaltinis puikiai veikia pramoninėje aplinkoje, kur mašinos gali generuoti virpesius. Aukščiausią gaminio kokybę ir ilgaamžiškumą patvirtina gamintojo suteikiama 5 metų garantija, todėl šis maitinimo šaltinis yra ilgalaikė investicija, užtikrinanti ramybę ir technologinių procesų tęstinumą.

Specifikacija

Maitinimo šaltinio tipas

Impulsinis maitinimo šaltinis – modernus įrenginys, skirtas elektros tinklo įtampai (kintamoji įtampa) paversti stabilizuota nuolatine įtampa. Visas procesas vyksta naudojant didelio našumo impulsinį keitiklį, susidedantį iš greito perjungimo grandinės su perjungiamaisiais tranzistoriais ir aukšto dažnio transformatoriaus, kas užtikrina aukštą efektyvumą ir mažus matmenis.

Maitinimo įtampa

Platus įėjimo diapazonas nuo 90 V iki 264 V AC (kintamoji srovė). Kintamajai srovei būdingi momentinių verčių pokyčiai nustatytu dažniu, išlaikant pasikartojamumą, pakaitomis įgaunant teigiamas ir neigiamas vertes sinusoidinėje charakteristikoje. Toks platus diapazonas leidžia įrenginiui stabiliai veikti net ir vietose, kur tinklo įtampa labai svyruoja.

Išėjimo įtampa

Nominali išėjimo įtampa yra 24 V DC (nuolatinė srovė). Nuolatinei srovei būdinga tai, kad jos vertė laikui bėgant nesikeičia, o krūvių judėjimas visada vyksta viena kryptimi, užtikrinant pastovų ir nekintantį energijos srauto kryptį, būtiną jautrioms elektroninėms grandinėms ir valdymo sistemoms.

Išėjimo įtampos reguliavimas

Maitinimo šaltinis turi įmontuotą potenciometrą, leidžiantį sklandžiai reguliuoti išėjimo įtampą nuo 24 V iki 28 V. Ši funkcija itin naudinga plačiai išdėstytose instaliacijose, kur būtina kompensuoti įtampos kritimus ilguose maitinimo laiduose, kad imtuvams būtų užtikrinta tiksli 24V įtampa.

Maitinimo šaltinio srovės našumas

Maksimalus srovės našumas yra 2.5 A. Tai parametras, nurodantis maksimalią srovę, kurią maitinimo šaltinis turėtų tiekti prijungtam apkrovos įrenginiui, išlaikant visus kataloge nurodytus parametrus ir veikiant pagal specifikaciją atitinkančiomis aplinkos sąlygomis, tokiomis kaip temperatūra ir drėgmė.

Maitinimo šaltinio galia

Bendra įrenginio išėjimo galia yra 60 W. Tai parametras, nurodantis maitinimo šaltinio gebėjimą tiekti maitinamam įrenginiui atitinkamą galios kiekį vatais, kas leidžia maitinti kelias pramonines kameras arba pažangų PLC valdiklį su išplėtimo moduliais.

Išėjimų skaičius

Įrenginys turi 2 išėjimus (dvigubus išėjimo gnybtus), kas žymiai palengvina kabelių prijungimo procesą ir leidžia tiesiogiai prijungti daugiau imtuvų be būtinybės naudoti papildomas skirstomąsias kaladėles.

Energijos efektyvumas

Aukštas įrenginio efektyvumas viršija 88%. Tai nuolatinės srovės išėjimo galios (atiduodamos maitinimo šaltinio) ir kintamosios srovės įėjimo galios (imamos iš tinklo) santykis, išreikštas procentais. Aukštas efektyvumas reiškia mažesnius energijos nuostolius šilumos pavidalu, kas padidina sistemos patikimumą.

Korpuso tipas ir montavimas

DIN tipo korpusas, pritaikytas greitam ir patikimam montavimui ant standartinio montavimo bėgelio TS35/7.5 arba TS35/15. Tokia montavimo sistema yra standartas pastatų ir pramonės automatikoje, leidžianti estetiškai ir tvarkingai išdėstyti komponentus valdymo spintose ir elektros skirstyklose.

Atsparumas vibracijai

Įrenginys pasižymi visišku atsparumu vibracijai, kas buvo patvirtinta pramoniniais bandymais. Dėl to maitinimo šaltinį galima saugiai montuoti gamybinių mašinų valdymo spintose, kurios darbo metu generuoja nuolatinius virpesius, be rizikos, kad komponentai atsilaisvins ar nutrūks grandinė.

Sistemos apsaugos

Įrenginys aprūpintas pažangiu elektroninės apsaugos paketu. Apsauga nuo trumpojo jungimo (Short Circuit Protection) automatiškai atjungia išėjimą aptikus trumpąjį jungimą, apsaugodama maitinimo šaltinį ir imtuvus. Apsauga nuo perkrovos (Overload Protection) apsaugo nuo pažeidimų, kai srovės suvartojimas viršija 2.5A. Apsauga nuo viršįtampių (Overvoltage Protection) apsaugo prijungtą elektroniką nuo staigių įtampos šuolių maitinimo tinkle.

Darbinė temperatūra

Maitinimo šaltinis sukurtas darbui labai plačiame temperatūrų diapazone nuo -25 °C iki +71 °C. Toks aukštas terminis atsparumas leidžia naudoti įrenginį lauko spintose bei šalia mašinų, generuojančių didelius šilumos kiekius, nebijant išėjimo parametrų stabilumo praradimo ar elektronikos pažeidimo.

Santykinė drėgmė

Įrenginys gali veikti aplinkoje, kurioje santykinė drėgmė yra nuo 5% iki 95% (be kondensacijos). Tai leidžia saugiai eksploatuoti įvairiomis klimato sąlygomis, nuo sausų techninių patalpų iki drėgnų rūsių ar lauko korpusų.

Gamintojo garantija

Gaminiui suteikiama 5 metų gamintojo garantija. Toks ilgas garantinis laikotarpis liudija „Delta Electronics“ įmonės pasitikėjimą naudojamų komponentų kokybe ir gamybos proceso tikslumu. Tai pagrindinis argumentas sistemų integratoriams, ieškantiems sprendimų su aukščiausiu patikimumo lygiu.

Programinė įranga ir valdymas

DRC-24V60W-1AZ įrenginys yra grynai techninės įrangos (hardware) vienetas, o tai reiškia, kad jis neturi įdiegtos operacinės sistemos ar specialios valdymo programinės įrangos (firmware) su vartotojo sąsaja. Visas darbo parametrų valdymas vyksta analoginiu būdu naudojant tikslų potenciometrą, esantį priekiniame korpuso skydelyje, kuris leidžia sklandžiai reguliuoti išėjimo įtampą 24V-28V DC diapazone. Nereikia diegti tvarkyklių ar mobiliųjų programėlių, todėl maitinimo šaltinis yra visiškai atsparus kibernetinėms atakoms ir garantuoja momentinį sistemos paleidimą po maitinimo įtampos prijungimo, kas yra itin svarbu kritinėse pramoninės automatikos sistemose.

Turinys

1x Impulsinis maitinimo šaltinis DIN bėgeliui

1x Naudojimo ir montavimo instrukcija

Matmenys, Svoris

Produkto matmenys: 56 x 71 x 91 mm (Gylis x Plotis x Aukštis)

Pakuotės matmenys: 60 x 105 x 80 mm (Gylis x Plotis x Aukštis)

Produkto svoris: 240 g

Svoris su pakuote: 280 g
