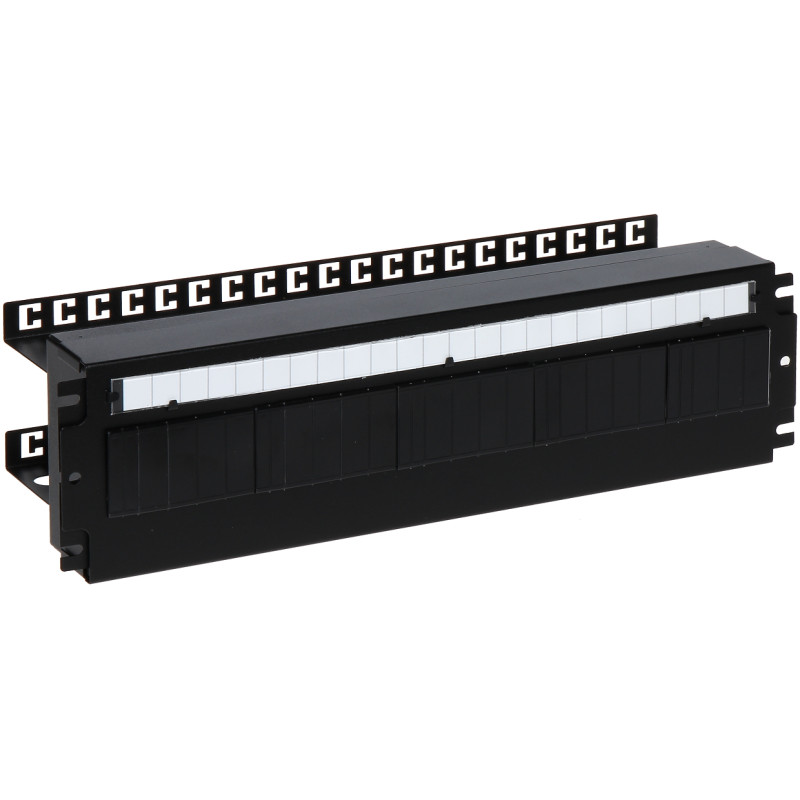

19인치 RACK용 전원 분배 패널 TH-35 DIN 레일 24 S 퓨즈용 블랙 스틸 하우징 IP20

모델: PULSAR A19-TS-35/PD-3U

EAN: 6931240052631 SKU: 931052632

• 19인치 RACK 장착 표준
• 장착 높이 3U
• 내장형 표준 TH-35(DIN) 레일
• 최대 24개의 1S 폭 퓨즈 장착 가능
• 내구성 있는 분체 도장 강철로 제작
• 부식 및 긁힘에 대한 높은 내성
• RACK 프로파일에 대한 6점 전면 고정
• 회로 식별을 위한 통합 라벨 영역 420x20mm
• M6 나사 및 장착 케이지 세트 포함
• 내부 보호를 위한 IP20 밀폐 등급

설명

전문 전원 분배 패널은 모든 고급 19인치 RACK 서버 랙의 필수 장비입니다. 이 장치는 전기 S형 퓨즈, 과전류 차단기 또는 표준 DIN 레일에 장착되는 기타 부품과 같은 모듈식 장치를 안전하고 체계적으로 장착할 수 있도록 설계되었습니다. 검은색(RAL 9005) 분체 도장 냉간 압연 강철로 제작된 견고한 구조 덕분에 이 패널은 미적 외관뿐만 아니라 기계적 손상 및 부식에 대한 뛰어난 내구성을 제공합니다.

사양

19인치 RACK - 이 규격의 모든 표준 서버 및 통신 랙과 호환됩니다.

이 모델의 핵심 장점은 엄청난 수용량입니다. 높이 3U의 하우징 내부에 1S(각 17.5mm) 폭의 모듈을 최대 24개까지 설치할 수 있습니다. 이를 통해 복잡한 통신 시스템에서도 전원 관리를 포괄적으로 수행할 수 있습니다. 이 패널은 RACK 프로파일에 대한 6점 전면 고정 방식이 특징이며, 이는 장비가 완전히 적재된 경우에도 구조 전체의 안정성을 보장합니다. 추가적인 장점은 420x20mm 크기의 통합 라벨 영역으로, 각 회로를 정확하게 표시할 수 있어 향후 유지보수 및 서비스 작업을 크게 간소화합니다. 이 제품은 IP20 밀폐 등급을 갖추고 있으며 넓은 온도 범위에서 작동하도록 설계되어 전문 서버실, 데이터 센터 및 빌딩 자동화 시스템에 이상적인 솔루션입니다.

3 U (랙 단위), 모듈식 장비 및 배선을 위한 최적의 공간을 제공합니다.

장착 표준

전기 장비에 대한 최신 장착 표준에 따라 제작된 통합 TH-35(DIN) 레일.

장착 높이

최대 24개의 1S 폭(17.5mm) 퓨즈. 넓은 공간으로 다양한 과전류 및 누전 차단기를 장착할 수 있습니다.

장착 레일

분체 도장으로 부식 방지 처리된 고품질 구조용 강철을 사용하여 제품의 수명을 보장합니다.

모듈 수용량

검은색(RAL 9005 색상 코드), 무광 마감으로 표준 RACK 장비 색상과 조화를 이룹니다.

재질 및 마감

IP20 - 직경 12.5mm 이상의 고형물로부터 보호, 실내 작동 장비에 대한 표준 규격.

색상

RACK 프로파일에 6점 전면 고정, 패널의 강성 유지 및 진동 방지.

밀폐 등급

420 x 20 mm 통합 라벨 영역, 각 전원 섹션을 영구적이고 명확하게 표시 가능.

장착 안정성

-10 °C ~ +40 °C, 환기되는 서버실의 일반적인 환경에서 안정적인 작동 가능.

식별 시스템

너비: 445 mm, 높이: 125 mm, 깊이: 55 mm - DIN 레일 하단의 최적 공간.

작동 온도

너비: 481 mm, 높이: 132 mm, 깊이: 135 mm - 패널 하우징의 전체 치수.

내부 치수

화학적 및 기계적 부식에 대한 높은 내성, 전원 케이블 도입 및 배선을 용이하게 하는 구조.

외부 치수

24개월(2년) - Pulsar 제조사의 전체 서비스 지원.

추가 특성

1x 전원 분배 패널

6x M6 장착 나사

6x M6 장착 케이지(케이지 너트)

보증

치수, 무게

제품 치수: 135 x 481 x 132 mm (깊이 x 너비 x 높이)

패키지 치수: 145 x 490 x 145 mm (깊이 x 너비 x 높이)

제품 무게: 2060 g

패키지 포함 무게: 2290 g

다운로드

• CE 선언
• 안전 준수
