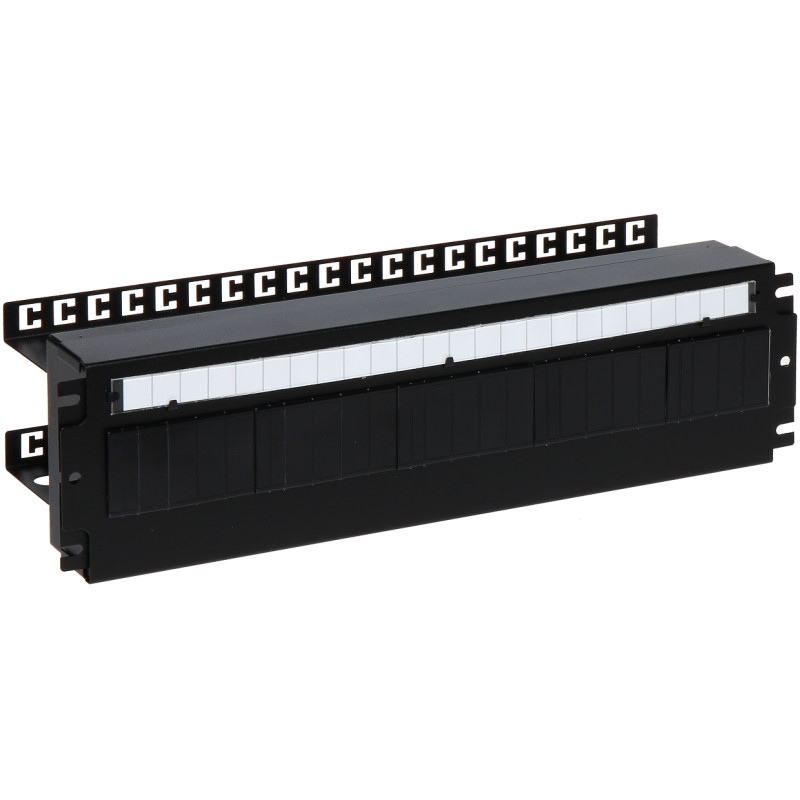

Panneau de distribution de tension pour baie RACK 19 rail DIN TH-35 pour 24 disjoncteurs boitier acier noir IP20

Modèle : PULSAR A19-TS-35/PD-3U

EAN : 6931240052631 SKU : 931052632

• Standard de montage RACK 19 pouces
• Hauteur de montage 3U
• Rail standard TH-35 (DIN) intégré
• Possibilité de monter jusqu'à 24 disjoncteurs de largeur 1S
• Réalisation en acier robuste thermolaqué
• Haute résistance à la corrosion et aux rayures
• Fixation frontale à 6 points sur les profilés RACK
• Zone d'étiquetage intégrée 420x20 mm pour l'identification des circuits
• Kit inclus : 6 vis M6 avec écrous cages
• Indice de protection IP20 assurant la protection de l'intérieur

Description

Un panneau de distribution de tension professionnel est un élément indispensable de l'équipement de toute armoire serveur avancée au standard RACK 19 pouces. L'appareil a été conçu pour un montage sûr et ordonné d'appareillages modulaires, tels que les disjoncteurs de type S, les disjoncteurs magnétothermiques ou d'autres éléments montés sur un rail DIN standard. Grâce à une construction robuste en acier laminé à froid de haute qualité, thermolaqué en noir (RAL 9005), le panneau assure non seulement un aspect esthétique, mais surtout une durabilité exceptionnelle et une résistance aux dommages mécaniques et à la corrosion.

Spécification

RACK 19 pouces - compatibilité avec toutes les armoires serveurs et télétechniques standard de cette taille.

Le principal avantage de ce modèle est sa grande capacité : à l'intérieur du boîtier de 3U de hauteur, il est possible d'installer jusqu'à 24 modules d'une largeur de 1S (17,5 mm chacun). Cela permet une gestion complète de l'alimentation, même dans des systèmes télétechniques très étendus. Le panneau se caractérise par une fixation frontale à 6 points sur les profilés RACK, ce qui garantit la stabilité de l'ensemble de la structure, même à pleine charge d'appareillage. Un atout supplémentaire est la zone d'étiquetage intégrée de 420x20 mm, qui permet de marquer précisément chaque circuit, facilitant considérablement les travaux de maintenance et de service ultérieurs. Le produit possède un indice de protection IP20 et est adapté pour fonctionner dans une large plage de températures, ce qui en fait une solution idéale pour les salles de serveurs professionnelles, les centres de données et les systèmes de domotique.

3 U (unités rack), ce qui assure un espace optimal pour l'appareillage modulaire et le câblage.

Standard de montage

Rail TH-35 (DIN) intégré, fabriqué conformément aux normes de montage en vigueur pour l'appareillage électrique.

Hauteur de montage

Maximum 24 disjoncteurs d'une largeur de 1 S (17,5 mm). Le grand espace permet le montage de divers disjoncteurs de protection contre les surintensités et les courants résiduels.

Rail de montage

Acier de construction de haute qualité protégé contre la corrosion par thermolaquage, ce qui garantit la longévité du produit.

Capacité modulaire

Noir (code couleur RAL 9005), finition mate, s'adaptant au coloris standard des accessoires RACK.

Matériau et finition

IP20 - protection contre les corps solides d'un diamètre supérieur à 12,5 mm, norme pour les appareils travaillant à l'intérieur des bâtiments.

Coloris

Fixation frontale à 6 points sur les profilés RACK, assurant la rigidité et l'absence de vibrations du panneau dans l'armoire.

Indice de protection

Zone d'étiquetage intégrée de 420 x 20 mm, permettant un marquage durable et lisible des différentes sections d'alimentation.

Stabilité de montage

De -10 °C à +40 °C, permettant un fonctionnement stable dans les conditions typiques régnant dans les salles de serveurs ventilées.

Système d'identification

Largeur : 445 mm, Hauteur : 125 mm, Profondeur : 55 mm - espace optimal sous le rail DIN.

Température de fonctionnement

Largeur : 481 mm, Hauteur : 132 mm, Profondeur : 135 mm - dimensions complètes du boîtier du panneau.

Dimensions intérieures

Haute résistance à la corrosion chimique et mécanique, construction facilitant l'introduction et la disposition des câbles d'alimentation.

Dimensions extérieures

24 mois (2 ans) - service après-vente complet du fabricant Pulsar.

Propriétés supplémentaires

1x Panneau de distribution de tension

Garantie

Dimensions, Poids

Dimensions du produit : 135 x 481 x 132 mm (Prof. x Larg. x Haut.)

Dimensions emballage : 145 x 490 x 145 mm (Prof. x Larg. x Haut.)

Poids du produit : 2060 g

Poids avec emballage : 2290 g

À télécharger

• Déclaration CE
• CONFORMITÉ SÉCURITÉ
