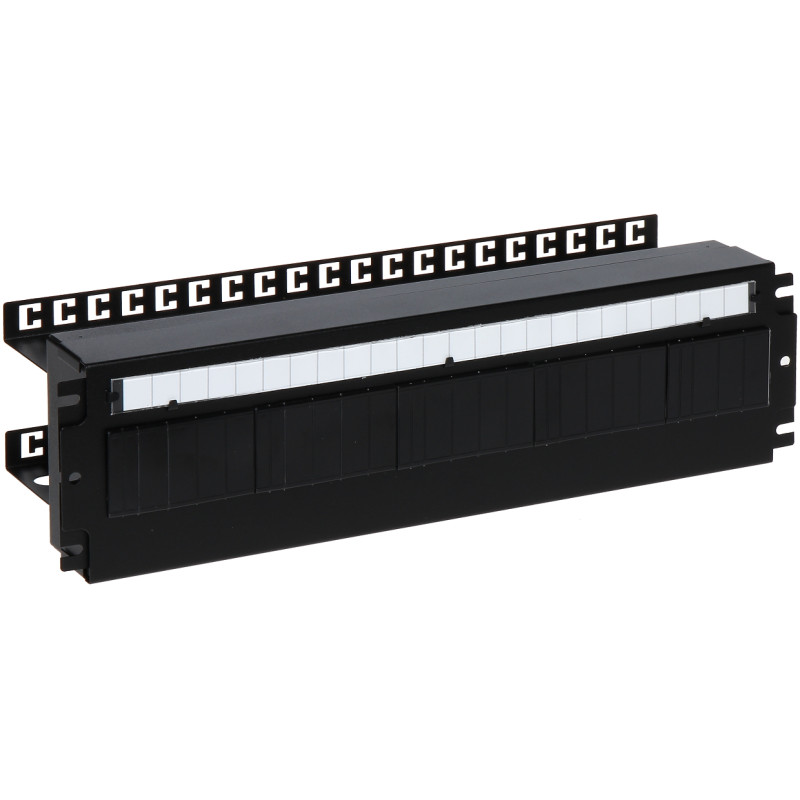

19インチラック用配電パネル DINレール TH-35 24個のS型ブレーカー対応 スチール製筐体 ブラック IP20

モデル: PULSAR A19-TS-35/PD-3U

EAN: 6931240052631 SKU: 931052632

• 19インチRACK取り付け規格
• 取り付け高さ 3U
• 内蔵DINレール規格 TH-35
• 最大24個の1S幅ブレーカーを装着可能
• 粉体塗装仕上げの耐久性に優れたスチール製
• 優れた耐腐食性と耐傷性
• RACKプロファイルへの6点留め取り付け
• 回路識別用の統合型ラベルスペース 420x20 mm
• M6ネジおよびケージナットセット付属
• 内部を保護するIP20保護等級

概要

プロフェッショナルな配電パネルは、19インチRACK規格の高度なサーバーラックに不可欠な装備です。本製品は、電気S型ブレーカー、過電流遮断器、その他DINレール対応のモジュール機器を安全かつ整理された状態で取り付けられるよう設計されています。高品質の冷間圧延鋼にブラック（RAL 9005）の粉体塗装を施した堅牢な設計により、美しい外観だけでなく、優れた耐久性、耐機械的損傷性、および耐腐食性を実現しています。

仕様

このモデルの最大の特徴はその圧倒的な収容能力です。3Uの筐体内部に1S（17.5mm）幅のモジュールを最大24個まで設置可能です。これにより、複雑なテレコムシステムにおいても包括的な電源管理が可能です。また、RACKプロファイルに対して6点留め固定を行うため、機器をフル搭載しても構造の安定性が保証されます。さらに、420x20mmのラベルスペースが統合されており、各回路を正確に表示できるため、後のメンテナンスや保守作業を大幅に効率化できます。IP20の保護等級を備え、広範な温度環境で動作するため、プロ仕様のサーバー室、データセンター、およびビルオートメーションシステムに最適なソリューションです。

取り付け規格

19インチRACK - すべての標準的な19インチサーバーおよび通信ラックと互換性があります。

取り付け高さ

3U（ラックユニット） - モジュール機器および配線に最適なスペースを確保します。

取り付けレール

電気機器の現行の取り付け規格に準拠した統合型TH-35（DIN）レール。

モジュール収容能力

最大24個の1S（17.5mm）幅ブレーカーに対応。幅広い過電流保護装置や漏電遮断器の取り付けが可能です。

素材および仕上げ

防錆処理を施した粉体塗装済み高品質構造用スチールを使用し、製品の長寿命を保証します。

カラー

ブラック（カラーコードRAL 9005）、マット仕上げ。標準的なRACK機器の色調に適合します。

保護等級

IP20 - 直径12.5mm以上の固形物に対する保護。屋内機器の標準規格です。

取り付け安定性

RACKプロファイルへの6点留め固定。ラック内でのパネルの剛性を確保し、振動を防ぎます。

識別システム

420 x 20 mmの統合型ラベルスペース。各電源セクションを永続的かつ明確に明示可能です。

動作温度

-10°C から +40°C まで。換気されたサーバー室の一般的な環境下で安定した動作を維持します。

内部寸法

幅: 445 mm、高さ: 125 mm、奥行: 55 mm - DINレール下の最適なスペース。

外形寸法

幅: 481 mm、高さ: 132 mm、奥行: 135 mm - パネル筐体の全体寸法。

追加機能

化学的・機械的腐食に対する高い耐性。電源ケーブルの引き込みや配線を容易にする構造。

保証

24ヶ月（2年間） - Pulsar社による完全なサービスサポート。

寸法、重量

製品寸法: 135 x 481 x 132 mm (奥行 x 幅 x 高さ)

梱包寸法: 145 x 490 x 145 mm (奥行 x 幅 x 高さ)

製品重量: 2060 g

梱包重量: 2290 g
