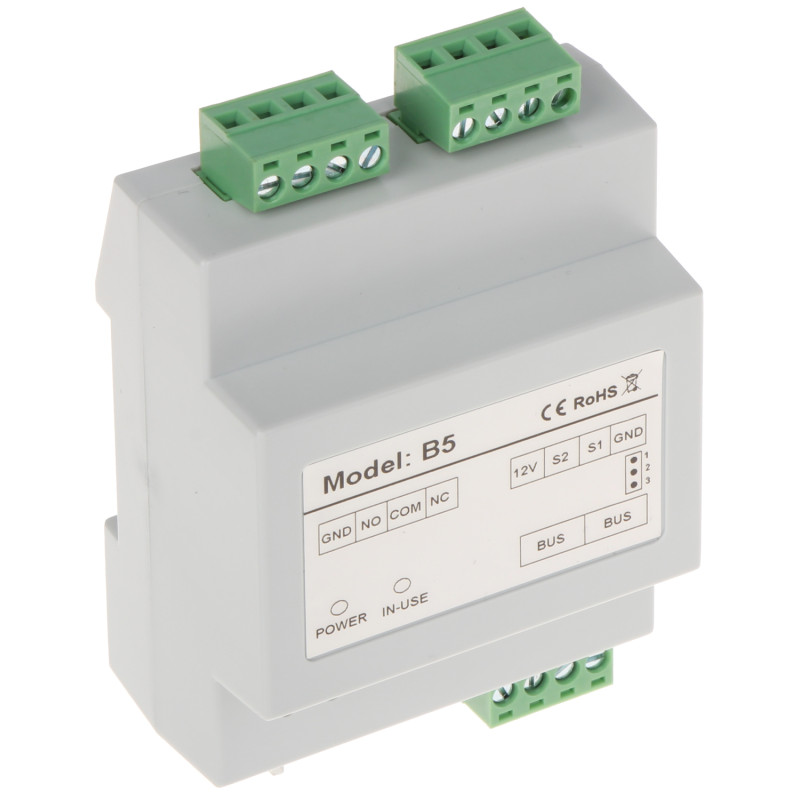

Modulo di controllo universale 24V per sistemi videocitofonici DUO uscita relè NO/NC

Modello: VIDOS B5

EAN: 6931240090350 SKU: 931090359

• Aumenta le capacità del sistema VIDOS DUO supportando un secondo incontro elettrico o un cancello
• Consente il controllo dell'illuminazione all'interno dell'impianto videocitofonico
• Supporto per incontri elettrici ad alta corrente grazie a un relè efficiente
• Cablaggio a due fili senza polarità per facilitare l'installazione
• Uscita integrata per un pulsante aggiuntivo di sblocco dell'incontro elettrico (pulsante di uscita)
• Configurazione e indirizzamento tramite interruttori DIP SWITCH
• Indicatore LED che segnala lo stato operativo attuale del dispositivo
• Montaggio universale a parete o su guida DIN TS-35
• Ampio intervallo di carico dei contatti fino a 2A a 24V DC
• Lunga garanzia del produttore di 3 anni

Descrizione

Il modulo di controllo universale B5 è un accessorio avanzato dedicato all'espansione dei sistemi videocitofonici VIDOS della serie DUO. Questo dispositivo aumenta significativamente la funzionalità dell'impianto di base, offrendo all'utente la possibilità di controllare con precisione elementi aggiuntivi di automazione domestica. Grazie all'utilizzo del modulo B5, il sistema videocitofonico acquisisce la capacità di gestire un secondo incontro elettrico, un cancello automatico o il controllo intelligente dell'illuminazione esterna.

Uno dei vantaggi chiave di questa soluzione è la piena compatibilità con il sistema digitale a due fili non polarizzato, che rende l'installazione estremamente semplice e resistente agli errori di montaggio. Il modulo è stato progettato per utenti esigenti, pertanto consente la gestione di incontri elettrici ad alta corrente, che spesso rappresentano una sfida per le stazioni esterne standard. Inoltre, il dispositivo dispone di un ingresso dedicato per un pulsante di tipo NO, che consente una comoda apertura del passaggio direttamente all'uscita della proprietà, senza dover utilizzare il monitor.

I vantaggi del prodotto includono non solo la versatilità di controllo, ma anche l'alta qualità costruttiva e l'affidabilità. Il modulo B5 è dotato di un chiaro indicatore LED che informa sullo stato operativo e di interruttori DIP SWITCH che consentono un rapido indirizzamento e configurazione del dispositivo all'interno del sistema. La possibilità di montaggio su guida DIN TS-35 standard rende il modulo ideale per l'integrazione nei quadri elettrici, garantendo estetica e ordine nell'impianto. Scegliendo il modulo B5, investi in comfort, sicurezza e gestione moderna dell'accesso alla tua casa.

Specifiche

Tipo di dispositivo

Modulo di controllo a relè universale per sistemi videocitofonici

Compatibilità

Solo sistemi videocitofonici VIDOS DUO (sistema a 2 fili)

Numero di uscite relè

1 uscita di controllo

Alimentazione

24 V DC - corrente continua con caratteristiche stabili

Carico dei contatti

Massimo 2 A / 24 V DC (controllo sicuro dei dispositivi attuatori)

Tipo di uscita

1 x NO/NC (contatto normalmente aperto o normalmente chiuso, configurabile)

Cablaggio

Sistema a 2 fili senza polarità (installazione bus semplificata)

Alimentazione elettroserratura

Uscita integrata 12V DC / massimo 300mA per incontri elettrici standard

Configurazione hardware

Interruttore DIP SWITCH posizionato sull'involucro, utilizzato per impostare l'indirizzo del modulo e la modalità operativa (controllo incontro elettrico, cancello o luce)

Segnalazione ottica

Indicatore LED integrato che informa sull'alimentazione e sullo stato di attivazione del relè

Funzioni aggiuntive

Supporto per pulsante di uscita esterno (contatto NO), supporto per incontri elettrici ad alto assorbimento di corrente, possibilità di integrazione con automazione cancelli

Metodi di montaggio

Montaggio a parete o montaggio su guida standard DIN TS-35 (larghezza del modulo adattata ai quadri elettrici)

Condizioni operative

Destinato all'uso in ambienti interni o in appositi contenitori esterni

Garanzia

3 anni (36 mesi) dalla data di acquisto

Software e Interfaccia

Il dispositivo funziona sulla base di un microcontrollore integrato che gestisce la logica del sistema VIDOS DUO. L'interfaccia di configurazione si basa su interruttori fisici DIP SWITCH, il che elimina la necessità di utilizzare software esterni per l'indirizzamento di base. Il modulo comunica con monitor e stazioni esterne tramite un bus digitale a 2 fili, interpretando i segnali di controllo inviati dal menu del monitor o dall'applicazione mobile (se il sistema DUO è dotato di modulo IP). La logica di controllo consente di impostare il tempo di mantenimento del relè e di assegnare il modulo a un ingresso specifico o a una funzione speciale (es. controllo dell'illuminazione del vano scala).

Contenuto

1x Modulo di controllo VIDOS B5

1x Set di tasselli di montaggio

1x Manuale d'uso in lingua polacca

Dimensioni, Peso

Dimensioni prodotto: 45 x 71 x 89 mm (Prof. x Larg. x Alt.)

Dimensioni imballaggio: 60 x 85 x 100 mm (Prof. x Larg. x Alt.)

Peso prodotto: 130 g

Peso con imballaggio: 179 g
