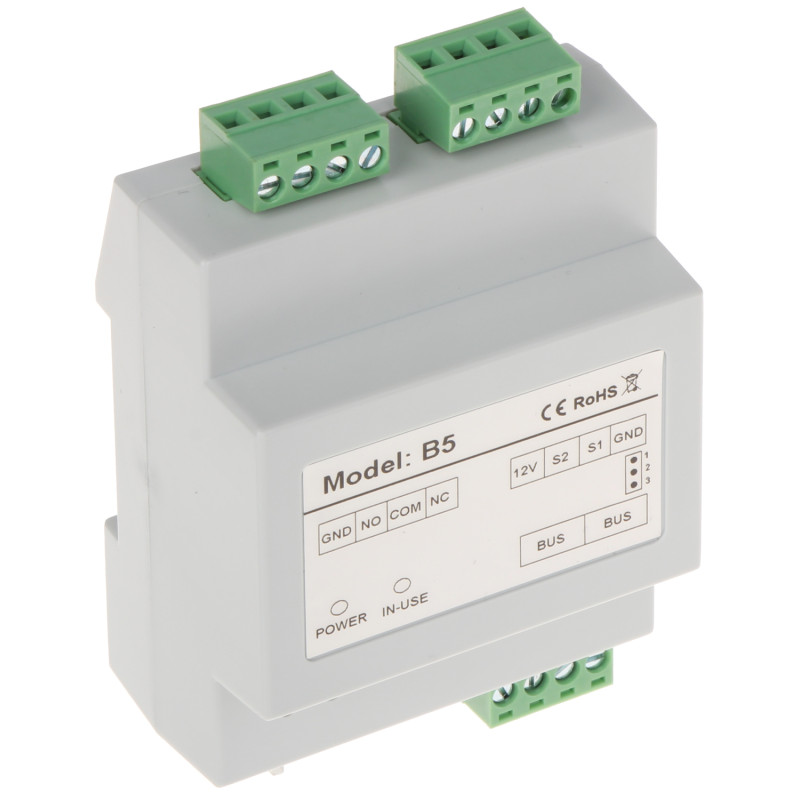

Καθολική Μονάδα Ελέγχου 24V για Συστήματα Θυροτηλεόρασης DUO Ρελέ Έξοδος NO/NC

Μοντέλο: VIDOS B5

EAN: 6931240090350 SKU: 931090359

• Επεκτείνει τις δυνατότητες του συστήματος VIDOS DUO για υποστήριξη δεύτερης κλειδαριάς ή πύλης
• Επιτρέπει τον έλεγχο φωτισμού εντός της εγκατάστασης θυροτηλεόρασης
• Υποστήριξη κλειδαριών υψηλής έντασης χάρη στο ισχυρό ρελέ
• Καλωδίωση δύο συρμάτων χωρίς πολικότητα για εύκολη εγκατάσταση
• Ενσωματωμένη έξοδος για πρόσθετο κουμπί απελευθέρωσης κλειδαριάς (κουμπί εξόδου)
• Διαμόρφωση και διευθυνσιοδότηση μέσω διακοπτών DIP SWITCH
• Ένδειξη LED που σηματοδοτεί την τρέχουσα κατάσταση λειτουργίας της συσκευής
• Καθολική τοποθέτηση σε τοίχο ή σε ράγα DIN TS-35
• Ευρύ φάσμα φορτίου επαφών έως 2A στα 24V DC
• Μακροχρόνια εγγύηση κατασκευαστή 3 ετών

Περιγραφή

Η καθολική μονάδα ελέγχου B5 είναι ένα προηγμένο εξάρτημα αφιερωμένο στην επέκταση των συστημάτων θυροτηλεόρασης της μάρκας VIDOS της σειράς DUO. Αυτή η συσκευή αυξάνει σημαντικά τη λειτουργικότητα της βασικής εγκατάστασης, προσφέροντας στον χρήστη τη δυνατότητα ακριβούς ελέγχου πρόσθετων στοιχείων οικιακού αυτοματισμού. Χάρη στη χρήση της μονάδας B5, το σύστημα θυροτηλεόρασης αποκτά τη δυνατότητα χειρισμού δεύτερης κλειδαριάς, αυτόματης πύλης ή έξυπνου ελέγχου φωτισμού του ακινήτου.

Προδιαγραφές

Τύπος συσκευής

Καθολική μονάδα ελέγχου ρελέ για συστήματα θυροτηλεόρασης

Συμβατότητα

Μόνο συστήματα θυροτηλεόρασης VIDOS DUO (σύστημα 2 συρμάτων)

Αριθμός εξόδων ρελέ

1 έξοδος ελέγχου

Τροφοδοσία

24 V DC - συνεχές ρεύμα με σταθερά χαρακτηριστικά

Φορτίο επαφών

Μέγιστο 2 A / 24 V DC (ασφαλής έλεγχος συσκευών ενεργοποίησης)

Τύπος εξόδου

1 x NO/NC (επαφή κανονικά ανοιχτή ή κανονικά κλειστή, διαμορφώσιμη)

Καλωδίωση

Σύστημα 2 συρμάτων χωρίς πολικότητα (απλοποιημένη εγκατάσταση διαύλου)

Τροφοδοσία ηλεκτρικού κυπριού

Ενσωματωμένη έξοδος 12V DC / μέγιστο 300mA για τυπικές κλειδαριές

Διαμόρφωση υλικού

Διακόπτης DIP SWITCH τοποθετημένος στο περίβλημα, που χρησιμεύει για τη ρύθμιση της διεύθυνσης της μονάδας και του τρόπου λειτουργίας (έλεγχος κλειδαριάς, πύλης ή φωτισμού)

Οπτική σηματοδότηση

Ενσωματωμένη ένδειξη LED που ενημερώνει για την τροφοδοσία και την κατάσταση ενεργοποίησης του ρελέ

Πρόσθετες λειτουργίες

Υποστήριξη εξωτερικού κουμπιού εξόδου (επαφή NO), υποστήριξη κλειδαριών με υψηλή κατανάλωση ρεύματος, δυνατότητα ενσωμάτωσης με αυτοματισμό πύλης

Μέθοδοι τοποθέτησης

Επιτοίχια τοποθέτηση ή τοποθέτηση σε τυπική ράγα DIN TS-35 (πλάτος μονάδας προσαρμοσμένο σε πίνακες)

Συνθήκες λειτουργίας

Προορίζεται για λειτουργία σε εσωτερικούς χώρους ή σε κατάλληλα εξωτερικά περιβλήματα

Εγγύηση

3 έτη (36 μήνες) από την ημερομηνία αγοράς

Λογισμικό και Διεπαφή

Η συσκευή λειτουργεί με βάση έναν ενσωματωμένο μικροελεγκτή που διαχειρίζεται τη λογική του συστήματος VIDOS DUO. Η διεπαφή διαμόρφωσης βασίζεται σε φυσικούς διακόπτες DIP SWITCH, γεγονός που εξαλείφει την ανάγκη χρήσης εξωτερικού λογισμικού υπολογιστή για τη βασική διευθυνσιοδότηση. Η μονάδα επικοινωνεί με οθόνες και σταθμούς θυροτηλεόρασης μέσω ψηφιακού διαύλου 2 συρμάτων, ερμηνεύοντας τα σήματα ελέγχου που αποστέλλονται από το μενού της οθόνης ή την εφαρμογή για κινητά (εάν το σύστημα DUO είναι εξοπλισμένο με μονάδα IP). Η λογική ελέγχου επιτρέπει τη ρύθμιση του χρόνου διατήρησης του ρελέ και την ανάθεση της μονάδας σε συγκεκριμένη είσοδο ή ειδική λειτουργία (π.χ. έλεγχος φωτισμού κλιμακοστασίου).

Περιεχόμενα

1x Μονάδα ελέγχου VIDOS B5

1x Σετ βυσμάτων τοποθέτησης

1x Εγχειρίδιο χρήσης στα πολωνικά

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 45 x 71 x 89 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 60 x 85 x 100 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 130 g

Βάρος με συσκευασία: 179 g
