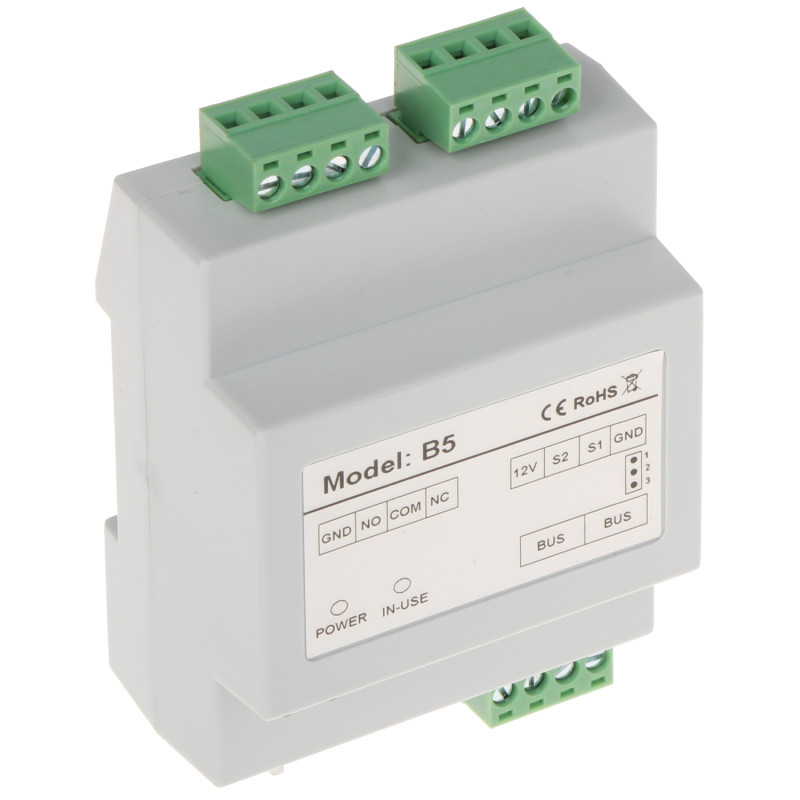

Universell styrenhet 24V för DUO videoporttelefonsystem reläutgång NO/NC

Modell: VIDOS B5

EAN: 6931240090350 SKU: 931090359

• Utökar möjligheterna för VIDOS DUO-systemet med stöd för ett andra dörrlås eller grind
• Möjliggör styrning av belysning inom videoporttelefoninstallationen
• Stöd för högströmslås tack vare ett effektivt relä
• Tvåtrådig kabeldragning utan polaritet underlättar installationen
• Inbyggd utgång för extra dörröppningsknapp (utgångsknapp)
• Konfiguration och adressering via DIP-switchar
• LED-indikator som visar enhetens aktuella driftstatus
• Universell montering på vägg eller DIN-skena TS-35
• Brett belastningsområde för kontakter upp till 2A vid 24V DC
• Lång, 3-årig tillverkargaranti

Beskrivning

Den universella styrenheten B5 är ett avancerat tillbehör dedikerat för utbyggnad av videoporttelefonsystem från märket VIDOS i DUO-serien. Denna enhet ökar avsevärt funktionaliteten hos grundinstallationen och ger användaren möjlighet till exakt styrning av ytterligare element inom hemautomation. Tack vare användningen av B5-modulen får videoporttelefonsystemet förmågan att hantera ett andra dörrlås, en automatisk grind eller intelligent styrning av fastighetsbelysning.

Specifikation

Produktens fördelar inkluderar inte bara mångsidigheten i styrningen, utan även hög kvalitet och tillförlitlighet. B5-modulen är utrustad med en tydlig LED-indikator som informerar om driftstatus samt DIP-switchar som möjliggör snabb adressering och konfiguration av enheten inom systemet. Möjligheten till montering på en standard DIN-skena TS-35 gör att modulen passar perfekt i elcentraler, vilket säkerställer estetik och ordning i installationen. Genom att välja B5-modulen investerar du i komfort, säkerhet och modern hantering av tillträde till ditt hem.

En av de viktigaste fördelarna med denna lösning är full kompatibilitet med det tvåtrådiga, opolariserade digitala systemet, vilket gör installationen extremt enkel och resistent mot monteringsfel. Modulen har designats med krävande användare i åtanke, varför den möjliggör hantering av högströmslås, som ofta utgör en utmaning för standarddörrstationer. Dessutom har enheten en dedikerad ingång för en NO-tryckknapp, vilket möjliggör bekväm öppning av passagen direkt vid utgången från fastigheten, utan att behöva använda en monitor.

Endast VIDOS DUO videoporttelefonsystem (2-trådssystem)

Universell relästyrenhet för videoporttelefonsystem

Enhetstyp

1 styck utgång

Kompatibilitet

24 V DC - likström med stabil karakteristik

Antal reläutgångar

Maximalt 2 A / 24 V DC (säker styrning av manöverdon)

Strömförsörjning

1 x NO/NC (normalt öppen eller normalt stängd kontakt, konfigurerbar)

Utgångstyp

Kontaktbelastning

Kabeldragning

2-trådssystem utan polaritet (förenklad bussinstallation)

Strömförsörjning för elslutbleck

Inbyggd 12V DC-utgång / maximalt 300mA för standardlås

Hårdvarukonfiguration

DIP-switch placerad på höljet, används för att ställa in moduladress och driftläge (styrning av lås, grind eller ljus)

Optisk signalering

Inbyggd LED-indikator som informerar om strömförsörjning och reläaktiveringsstatus

Ytterligare funktioner

Stöd för extern utgångsknapp (NO-kontakt), stöd för lås med hög strömförbrukning, möjlighet till integration med grindautomatik

Monteringsmetoder

Utanpåliggande montering (vägg) eller montering på standard DIN-skena TS-35 (modulbredd anpassad för elcentraler)

Driftsförhållanden

Avsedd för inomhusbruk eller i lämpliga utomhushöljen

Enheten arbetar baserat på en inbyggd mikrokontroller som hanterar logiken i VIDOS DUO-systemet. Konfigurationsgränssnittet är baserat på fysiska DIP-switchar, vilket eliminerar behovet av extern programvara för grundläggande adressering. Modulen kommunicerar med monitorer och dörrstationer via en digital 2-trådsbuss och tolkar styrsignaler som skickas från monitorns meny eller mobilapplikationen (om DUO-systemet är utrustat med en IP-modul). Styrlogiken tillåter inställning av reläets hålltid samt tilldelning av modulen till en specifik ingång eller specialfunktion (t.ex. styrning av trapphusbelysning).

3 år (36 månader) från inköpsdatum

Garanti

1x VIDOS B5 styrenhet

Programvara och gränssnitt

1x Bruksanvisning på polska

Innehåll

1x Set med monteringspluggar

Mått, Vikt

Produktmått: 45 x 71 x 89 mm (Djup x Bredd x Höjd)

Förpackningsmått: 60 x 85 x 100 mm (Djup x Bredd x Höjd)

Produktvikt: 130 g

Vikt med förpackning: 179 g
