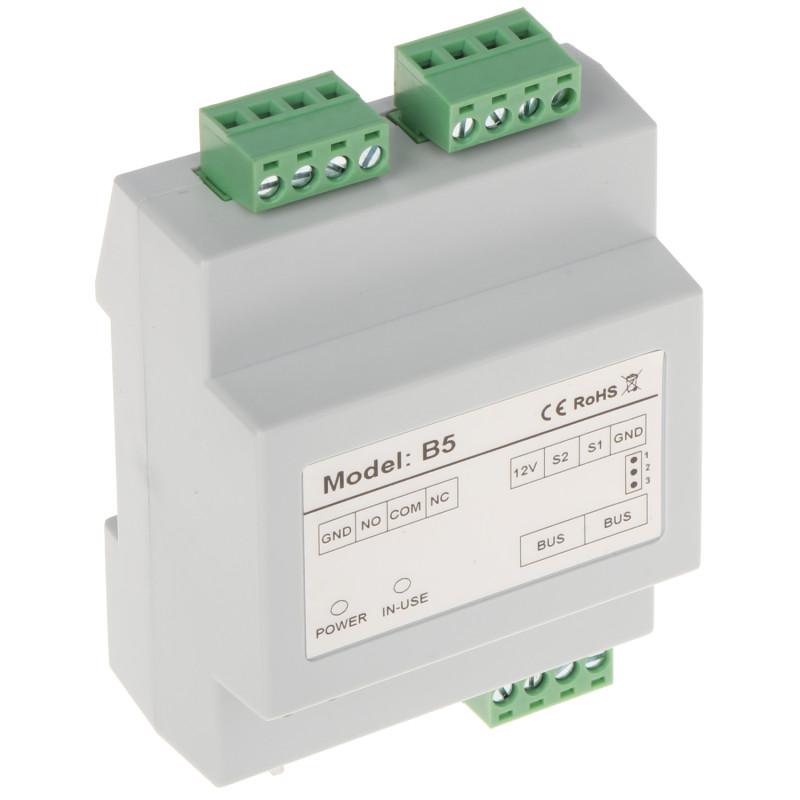

Modul de control universal 24V pentru sisteme videointerfon DUO cu releu ieșire NO/NC

Model: VIDOS B5

EAN: 6931240090350 SKU: 931090359

• Extinde capacitățile sistemului VIDOS DUO pentru a suporta un al doilea zăvor sau o poartă
• Permite controlul iluminatului în cadrul instalației de videointerfon
• Suport pentru zăvoare de mare putere datorită unui releu eficient
• Cablare pe două fire fără polaritate pentru o instalare ușoară
• Ieșire încorporată pentru un buton suplimentar de eliberare a zăvorului (buton de ieșire)
• Configurare și adresare prin comutatoare DIP SWITCH
• Indicator LED care semnalizează starea actuală de funcționare a dispozitivului
• Montare universală pe perete sau pe șină DIN TS-35
• Gamă largă de capacitate de încărcare a contactelor de până la 2A la 24V DC
• Garanție lungă de 3 ani oferită de producător

Descriere

Modulul de control universal B5 este un accesoriu avansat dedicat extinderii sistemelor de videointerfon marca VIDOS din seria DUO. Acest dispozitiv crește semnificativ funcționalitatea instalației de bază, oferind utilizatorului posibilitatea de a controla precis elemente suplimentare de automatizare a locuinței. Datorită utilizării modulului B5, sistemul de videointerfon capătă capacitatea de a gestiona un al doilea zăvor, o poartă automată sau controlul inteligent al iluminatului exterior.

Specificații

Avantajele produsului includ nu doar versatilitatea controlului, ci și calitatea înaltă a execuției și fiabilitatea. Modulul B5 este echipat cu un indicator LED lizibil care informează despre starea de funcționare și comutatoare DIP SWITCH, care permit adresarea și configurarea rapidă a dispozitivului în cadrul sistemului. Posibilitatea de montare pe o șină standard DIN TS-35 face ca modulul să se integreze perfect în tablourile electrice, asigurând estetică și ordine în instalație. Alegând modulul B5, investiți în confort, siguranță și gestionarea modernă a accesului în casa dumneavoastră.

Unul dintre avantajele cheie ale acestei soluții este compatibilitatea deplină cu sistemul digital pe două fire, nepolarizat, ceea ce face ca instalarea să fie extrem de simplă și rezistentă la erori de montaj. Modulul a fost conceput pentru utilizatorii exigenți, motiv pentru care permite operarea zăvoarelor de mare putere, care reprezintă adesea o provocare pentru stațiile de poartă standard. În plus, dispozitivul dispune de o intrare dedicată pentru un buton de tip NO, ceea ce permite deschiderea comodă a trecerii direct la ieșirea din proprietate, fără a fi nevoie de utilizarea monitorului.

Tip dispozitiv

Modul de control universal cu releu pentru sisteme de videointerfon

Compatibilitate

Exclusiv sisteme de videointerfon VIDOS DUO (sistem pe 2 fire)

Număr de ieșiri cu releu

1 ieșire de control

Alimentare

24 V DC - curent continuu cu caracteristici stabile

Capacitate de încărcare a contactelor

Maxim 2 A / 24 V DC (control sigur al dispozitivelor de execuție)

Tip ieșire

1 x NO/NC (contact normal deschis sau normal închis, configurabil)

Ieșire încorporată 12V DC / maxim 300mA pentru zăvoare standard

Sistem pe 2 fire fără polaritate (instalare magistrală simplificată)

Cablare

Comutator DIP SWITCH plasat pe carcasă, utilizat pentru setarea adresei modulului și a modului de operare (control zăvor, poartă sau lumină)

Alimentare yală electromagnetică

Indicator LED încorporat care informează despre alimentarea și starea de activare a releului

Configurare hardware

Suport pentru buton de ieșire extern (contact NO), suport pentru zăvoare cu consum mare de curent, posibilitate de integrare cu automatizarea porților

Semnalizare optică

Montare aparentă (pe perete) sau montare pe șină standard DIN TS-35 (lățimea modulului adaptată pentru tablouri electrice)

Funcții suplimentare

Destinat utilizării în interiorul încăperilor sau în carcase exterioare adecvate

Metode de montare

3 ani (36 luni) de la data achiziției

Garanție

Condiții de operare

Software și Interfață

Dispozitivul funcționează pe baza unui microcontroler încorporat care gestionează logica sistemului VIDOS DUO. Interfața de configurare se bazează pe comutatoare fizice DIP SWITCH, ceea ce elimină necesitatea utilizării unui software extern pentru adresarea de bază. Modulul comunică cu monitoarele și stațiile de poartă prin magistrala digitală pe 2 fire, interpretând semnalele de control transmise din meniul monitorului sau din aplicația mobilă (dacă sistemul DUO este echipat cu modul IP). Logica de control permite setarea timpului de menținere a releului și atribuirea modulului unei intrări specifice sau unei funcții speciale (de exemplu, controlul iluminatului casei scării).

Conținut

1x Modul de control VIDOS B5

1x Set de dibluri de montare

1x Manual de utilizare în limba poloneză

Dimensiuni, Greutate

Dimensiuni produs: 45 x 71 x 89 mm (Adâncime x Lățime x Înălțime)

Dimensiuni ambalaj: 60 x 85 x 100 mm (Adâncime x Lățime x Înălțime)

Greutate produs: 130 g

Greutate cu ambalaj: 179 g
