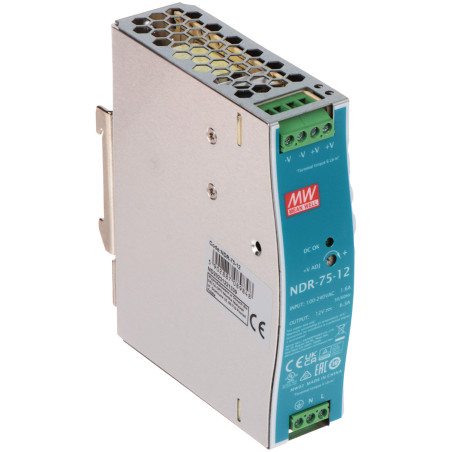

Font d'alimentació commutada per a carril DIN 12V 6.3A 75W estabilitzada industrial muntatge TS-35

Model: MEAN WELL NDR-75-12

EAN: 6931240068618 SKU: 931068614

• Tensió d'alimentació universal AC i DC
• Muntatge en carril DIN TS-35/7.5 o 15
• Carcassa estreta tipus Slim (32mm)
• Alta eficiència energètica 85.5%
• Ampli rang de temperatura de funcionament fins a 70°C
• Potenciòmetre integrat per a la regulació de la tensió
• Conjunt de proteccions electròniques
• Refrigeració per convecció d'aire lliure
• Carcassa metàl·lica resistent
• 3 anys de garantia del fabricant

Descripció

La font d'alimentació commutada NDR-75-12 és un dispositiu d'alimentació professional i altament fiable del líder mundial en sistemes d'alimentació: l'empresa Mean Well. Aquest producte ha estat dissenyat específicament per al muntatge en carril DIN estàndard TS-35/7.5 i TS-35/15, la qual cosa el converteix en l'elecció ideal per a armaris de control moderns, quadres elèctrics i sistemes d'automatització d'edificis. Gràcies a la seva construcció extremadament estreta (només 32 mm d'amplada), la font d'alimentació permet un ús òptim de l'espai de muntatge disponible, la qual cosa és crucial en instal·lacions industrials densament ocupades.

El dispositiu ofereix una tensió de sortida estable de 12V DC amb possibilitat de regulació precisa en el rang de 12-14V, la qual cosa permet compensar les caigudes de tensió en cables d'alimentació llargs. L'alta eficiència de corrent de 6.3A i la potència total de 75.6W fan que la font d'alimentació pugui gestionar fàcilment l'alimentació de càmeres de vigilància CCTV, gravadors, sistemes d'alarma o controladors PLC.

Avantatges i funcionalitats clau:

- Eficiència excepcional del 85.5%, que minimitza l'emissió de calor i redueix els costos d'explotació.

- Ampli rang de tensió d'entrada (90-264V AC o 127-370V DC) que garanteix un funcionament estable fins i tot amb grans fluctuacions dels paràmetres de la xarxa elèctrica.

- Paquet complet de proteccions: contra curtcircuits, sobrecàrregues (limitació de corrent constant), sobretensions i tèrmiques, la qual cosa garanteix el màxim nivell de seguretat per als dispositius connectats.

- Funcionament en temperatures extremes de -20°C a +70°C, la qual cosa permet el muntatge en armaris exteriors sense calefacció.

- Refrigeració per convecció (sense ventilador) que garanteix un funcionament silenciós i elimina el risc d'avaria mecànica del sistema de refrigeració.

- LED al panell frontal que informa sobre el funcionament correcte del dispositiu.

- Conformitat amb les normes internacionals de seguretat i compatibilitat electromagnètica (EMC).

En triar la font d'alimentació Mean Well NDR-75-12, inverteixes en una tecnologia provada que garantirà la continuïtat del funcionament dels teus sistemes durant molts anys. La carcassa metàl·lica sòlida i la garantia de 3 anys són avantatges addicionals que confirmen la màxima qualitat de fabricació d'aquesta font d'alimentació industrial.

Especificació

Paràmetres de sortida

Tensió nominal: 12V DC; Rang de regulació de tensió: 12V ... 14V DC; Precisió de la tensió: +/- 2.0%; Ondulació i soroll: 120mVp-p

Paràmetres d'entrada

Rang de tensió AC: 90V ... 264V AC; Rang de tensió DC: 127V ... 370V DC; Freqüència: 47Hz ... 63Hz; Corrent d'entrada: 1.45A / 115VAC, 0.9A / 230VAC

Característiques de corrent

Corrent nominal: 6.3A; Rang de corrent: 0 ... 6.3A; Corrent d'arrencada (Cold Start): 20A / 115VAC, 35A / 230VAC

Eficiència i potència

Potència nominal: 75.6W; Eficiència típica: 85.5%; Consum de corrent sense càrrega: < 0.75W

Regulació i estabilització

Estabilització lineal: +/- 0.5%; Estabilització de càrrega: +/- 1.0%; Temps d'ascens: 1200ms, 60ms / 230VAC; Temps de manteniment: 60ms / 230VAC, 12ms / 115VAC

Proteccions del sistema

Contra curtcircuits: Sí (mode Hiccup); Sobrecàrrega: 105% ... 135% de potència (limitació de corrent constant); Sobretensió: 14V ... 17V (desconnexió de tensió); Tèrmica: Sí (desconnexió per sobreescalfament)

Condicions ambientals

Temperatura de funcionament: -20 °C ... 70 °C; Humitat de funcionament: 20% ... 95% RH (sense condensació); Temperatura d'emmagatzematge: -40 °C ... 85 °C; Humitat d'emmagatzematge: 10% ... 95% RH

Construcció mecànica

Material de la carcassa: Metall; Tipus de carcassa: DIN Rail Slim; Dimensions: 32 x 125.2 x 113.5 mm; Pes: 0.43 kg

Muntatge i instal·lació

Tipus de carril: TS-35/7.5 o TS-35/15; Orientació de muntatge: Vertical; Terminals: Cargolats (entrada: 3 pins, sortida: 4 pins); Nota: Els terminals de sortida -V i +V estan físicament connectats

Senyalització i interfície

Indicador LED: LED verd que indica la presència de tensió DC (DC OK); Potenciòmetre: Disponible al panell frontal per a la regulació de la tensió

Aïllament i seguretat

Resistència d'aïllament: Ent-Sort: 3kV AC, Ent-FG: 2kV AC, Sort-FG: 0.5kV AC; Resistència d'aïllament: 100M Ohms / 500VDC / 25°C / 70% RH

Conformitat amb les normes

Seguretat: UL508, TUV EN62368-1, EAC TP TC 004; Resistència a la tensió: Conformitat amb les normes industrials

Compatibilitat electromagnètica

Emissió EMC: EN55032 (CISPR32) Class B, EN61000-3-2,-3; Resistència EMC: EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2)

Fiabilitat i garantia

MTBF: 485.2K hores mín. MIL-HDBK-217F (25°C); Garantia: 3 anys (36 mesos); Fabricant: Mean Well

Contingut

1x Font d'alimentació commutada NDR-75-12

1x Manual de muntatge i ús

Dimensions, Pes

Dimensions del producte: 116 x 32 x 126 mm (Prof. x Ampl. x Alt.)

Dimensions de l'embalatge: 145 x 55 x 150 mm (Prof. x Ampl. x Alt.)

Pes del producte: 430 g

Pes amb embalatge: 500 g
