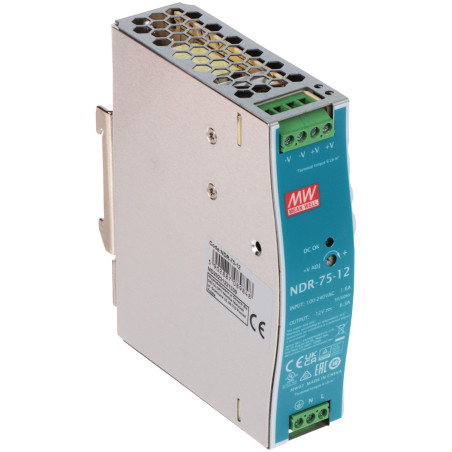

Impulsiniam maitinimo šaltinis DIN bėgeliui 12V 6.3A 75W stabilizuotas pramoninis montavimas TS-35

Modelis: MEAN WELL NDR-75-12

EAN: 6931240068618 SKU: 931068614

• Universalus AC ir DC maitinimo įtampa
• Montavimas ant DIN bėgelio TS-35/7.5 arba 15
• Siauras korpusas Slim (32mm)
• Aukštas energijos efektyvumas 85.5%
• Platus darbinės temperatūros diapazonas iki 70°C
• Integruotas potenciometras įtampos reguliavimui
• Elektroninių apsaugų komplektas
• Aušinimas laisva oro cirkuliacija
• Metalinis, patvarus korpusas
• 3 metų gamintojo garantija

Aprašymas

Impulsiniam maitinimo šaltinis NDR-75-12 yra profesionalus ir itin patikimas maitinimo įrenginys iš pasaulinio maitinimo sistemų lyderio – įmonės Mean Well. Šis produktas buvo sukurtas specialiai montavimui ant standartinio DIN bėgelio TS-35/7.5 bei TS-35/15, todėl tai idealus pasirinkimas šiuolaikinėms valdymo spintoms, elektros skirstomiesiems skydams bei pastatų automatikos sistemoms. Dėl savo itin siauros konstrukcijos (tik 32 mm pločio), maitinimo šaltinis leidžia optimaliai išnaudoti turimą montavimo erdvę, kas yra itin svarbu tankiai sukomplektuotose pramoninėse instaliacijose.

Įrenginys siūlo stabilią 12V DC išėjimo įtampą su galimybe tiksliai reguliuoti 12-14V diapazone, kas leidžia kompensuoti įtampos kritimus ilguose maitinimo laiduose. Aukšta 6.3A srovės galia ir 75.6W bendra galia užtikrina, kad maitinimo šaltinis lengvai susidoros su CCTV stebėjimo kamerų, įrašymo įrenginių, signalizacijos sistemų ar PLC valdiklių maitinimu.

Pagrindiniai privalumai ir funkcionalumas:

- Išskirtinis 85.5% efektyvumas, kuris sumažina šilumos emisiją ir eksploatacijos kaštus.

- Platus įėjimo įtampos diapazonas (90-264V AC arba 127-370V DC) garantuoja stabilų veikimą net esant dideliems elektros tinklo parametrų svyravimams.

- Pilnas apsaugų paketas: nuo trumpojo jungimo, perkrovos (nuolatinis srovės ribojimas), viršįtampių bei terminė apsauga, užtikrinanti aukščiausią saugumo lygį prijungtiems įrenginiams.

- Veikimas ekstremaliose temperatūrose nuo -20°C iki +70°C, kas leidžia montuoti nešildomose lauko spintose.

- Konvekcinis aušinimas (be ventiliatoriaus) užtikrina tylų veikimą ir eliminuoja mechaninio aušinimo sistemos gedimo riziką.

- LED diodas priekiniame skydelyje, informuojantis apie teisingą įrenginio veikimą.

- Atitiktis tarptautiniams saugumo ir elektromagnetinio suderinamumo (EMC) standartams.

Pasirinkdami Mean Well NDR-75-12 maitinimo šaltinį, investuojate į patikrintą technologiją, kuri užtikrins Jūsų sistemų nepertraukiamą veikimą daugelį metų. Tvirtas metalinis korpusas bei 3 metų garantija yra papildomi privalumai, patvirtinantys aukščiausią šio pramoninio maitinimo šaltinio kokybę.

Specifikacija

Išėjimo parametrai

Vardinė įtampa: 12V DC; Įtampos reguliavimo diapazonas: 12V ... 14V DC; Įtampos tikslumas: +/- 2.0%; Pulsacijos ir triukšmai: 120mVp-p

Įėjimo parametrai

AC įtampos diapazonas: 90V ... 264V AC; DC įtampos diapazonas: 127V ... 370V DC; Dažnis: 47Hz ... 63Hz; Įėjimo srovė: 1.45A / 115VAC, 0.9A / 230VAC

Srovės charakteristika

Vardinė srovė: 6.3A; Srovės diapazonas: 0 ... 6.3A; Paleidimo srovė (Cold Start): 20A / 115VAC, 35A / 230VAC

Efektyvumas ir galia

Vardinė galia: 75.6W; Tipinis efektyvumas: 85.5%; Energijos suvartojimas be apkrovos: < 0.75W

Reguliavimas ir stabilizavimas

Linijinis stabilizavimas: +/- 0.5%; Apkrovos stabilizavimas: +/- 1.0%; Kilimo laikas: 1200ms, 60ms / 230VAC; Palaikymo laikas: 60ms / 230VAC, 12ms / 115VAC

Sisteminės apsaugos

Nuo trumpojo jungimo: Taip (Hiccup mode); Nuo perkrovos: 105% ... 135% galios (nuolatinis srovės ribojimas); Nuo viršįtampių: 14V ... 17V (įtampos išjungimas); Terminė: Taip (išjungimas perkaitus)

Aplinkos sąlygos

Darbinė temperatūra: -20 °C ... 70 °C; Darbinė drėgmė: 20% ... 95% RH (be kondensacijos); Sandėliavimo temperatūra: -40 °C ... 85 °C; Sandėliavimo drėgmė: 10% ... 95% RH

Mechaninė konstrukcija

Korpuso medžiaga: Metalas; Korpuso tipas: DIN Rail Slim; Matmenys: 32 x 125.2 x 113.5 mm; Svoris: 0.43 kg

Montavimas ir instaliacija

Bėgelio tipas: TS-35/7.5 arba TS-35/15; Montavimo orientacija: Vertikali; Gnybtai: Varžtiniai (įėjimas: 3 kontaktai, išėjimas: 4 kontaktai); Pastaba: Išėjimo gnybtai -V ir +V yra fiziškai sujungti

Signalizacija ir sąsaja

LED indikatorius: Žalias diodas, signalizuojantis DC įtampos buvimą (DC OK); Potenciometras: Prieinamas priekiniame skydelyje įtampos reguliavimui

Izoliacija ir saugumas

Izoliacijos stiprumas: Įėj-Išėj: 3kV AC, Įėj-FG: 2kV AC, Išėj-FG: 0.5kV AC; Izoliacijos varža: 100M Ohms / 500VDC / 25°C / 70% RH

Atitiktis standartams

Saugumas: UL508, TUV EN62368-1, EAC TP TC 004; Įtampos atsparumas: Atitiktis pramoniniams standartams

Elektromagnetinis suderinamumas

EMC emisija: EN55032 (CISPR32) Class B, EN61000-3-2,-3; EMC atsparumas: EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2)

Patikimumas ir garantija

MTBF: 485.2K val. min. MIL-HDBK-217F (25°C); Garantija: 3 metai (36 mėnesiai); Gamintojas: Mean Well

Turinys

1x Impulsiniam maitinimo šaltinis NDR-75-12

1x Montavimo ir naudojimo instrukcija

Matmenys, Svoris

Produkto matmenys: 116 x 32 x 126 mm (Gyl. x Plot. x Aukšt.)

Pakuotės matmenys: 145 x 55 x 150 mm (Gyl. x Plot. x Aukšt.)

Produkto svoris: 430 g

Svoris su pakuote: 500 g
