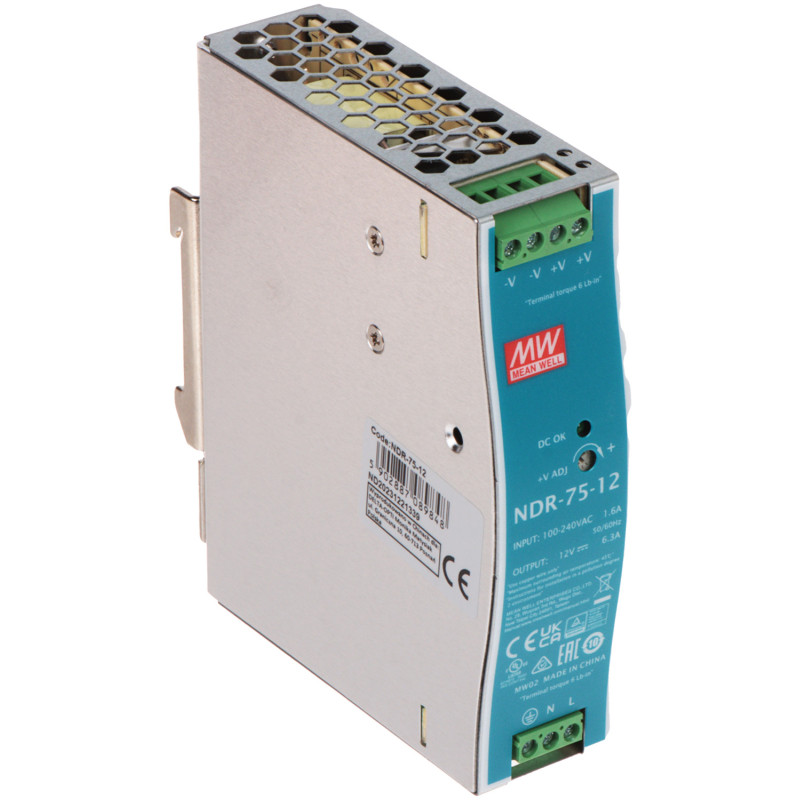

แหล่งจ่ายไฟแบบสวิตชิ่งสำหรับราง DIN 12V 6.3A 75W แบบอุตสาหกรรมติดตั้งบนราง TS-35

รุ่น: MEAN WELL NDR-75-12

EAN: 6931240068618 SKU: 931068614

• แรงดันไฟฟ้าขาเข้า AC และ DC แบบสากล
• ติดตั้งบนราง DIN TS-35/7.5 หรือ 15
• ตัวเครื่องแบบบาง Slim (32 มม.)
• ประสิทธิภาพพลังงานสูง 85.5%
• ช่วงอุณหภูมิการทำงานกว้างถึง 70°C
• มีโพเทนชิออมิเตอร์ในตัวสำหรับปรับแรงดันไฟฟ้า
• ระบบป้องกันทางอิเล็กทรอนิกส์ครบชุด
• ระบายความร้อนด้วยการหมุนเวียนอากาศตามธรรมชาติ
• ตัวเครื่องโลหะที่ทนทาน
• รับประกันจากผู้ผลิต 3 ปี

คำอธิบาย

แหล่งจ่ายไฟแบบสวิตชิ่ง NDR-75-12 เป็นอุปกรณ์จ่ายไฟระดับมืออาชีพที่มีความน่าเชื่อถือสูงจากผู้นำระดับโลกด้านระบบจ่ายไฟอย่างบริษัท Mean Well ผลิตภัณฑ์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งบนราง DIN มาตรฐาน TS-35/7.5 และ TS-35/15 ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับตู้ควบคุมสมัยใหม่ ตู้สวิตช์บอร์ดไฟฟ้า และระบบอัตโนมัติในอาคาร ด้วยการออกแบบที่บางเฉียบ (กว้างเพียง 32 มม.) แหล่งจ่ายไฟนี้ช่วยให้ใช้พื้นที่ติดตั้งได้อย่างคุ้มค่าที่สุด ซึ่งเป็นสิ่งสำคัญในการติดตั้งในพื้นที่อุตสาหกรรมที่จำกัด

อุปกรณ์ให้แรงดันไฟฟ้าขาออกที่เสถียร 12V DC พร้อมความสามารถในการปรับละเอียดในช่วง 12-14V ซึ่งช่วยชดเชยแรงดันไฟฟ้าตกบนสายไฟยาว ประสิทธิภาพกระแสไฟฟ้าสูงถึง 6.3A และกำลังไฟรวม 75.6W ทำให้แหล่งจ่ายไฟนี้สามารถจ่ายไฟให้กับกล้องวงจรปิด CCTV เครื่องบันทึก ระบบเตือนภัย หรือตัวควบคุม PLC ได้อย่างง่ายดาย

ข้อดีและฟังก์ชันหลัก:

- ประสิทธิภาพสูงถึง 85.5% ซึ่งช่วยลดการปล่อยความร้อนและลดค่าใช้จ่ายในการดำเนินงาน

- ช่วงแรงดันไฟฟ้าขาเข้ากว้าง (90-264V AC หรือ 127-370V DC) รับประกันการทำงานที่เสถียรแม้ในขณะที่แรงดันไฟฟ้าของเครือข่ายมีความผันผวนสูง

- ชุดป้องกันครบถ้วน: ป้องกันการลัดวงจร, ป้องกันการโอเวอร์โหลด (จำกัดกระแสคงที่), ป้องกันแรงดันเกิน และป้องกันความร้อนสูงเกิน เพื่อความปลอดภัยสูงสุดสำหรับอุปกรณ์ที่เชื่อมต่อ

- ทำงานได้ในอุณหภูมิสุดขั้วตั้งแต่ -20°C ถึง +70°C ทำให้สามารถติดตั้งในตู้ภายนอกอาคารที่ไม่มีระบบทำความร้อนได้

- การระบายความร้อนด้วยการพาความร้อน (ไม่มีพัดลม) ช่วยให้การทำงานเงียบและลดความเสี่ยงของความล้มเหลวทางกลของระบบระบายความร้อน

- ไฟ LED ที่แผงด้านหน้าแสดงสถานะการทำงานที่ถูกต้องของอุปกรณ์

- สอดคล้องกับมาตรฐานความปลอดภัยสากลและความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

เมื่อเลือกแหล่งจ่ายไฟ Mean Well NDR-75-12 คุณกำลังลงทุนในเทคโนโลยีที่ผ่านการพิสูจน์แล้ว ซึ่งจะช่วยให้ระบบของคุณทำงานได้อย่างต่อเนื่องเป็นเวลาหลายปี ตัวเครื่องโลหะที่แข็งแรงและการรับประกัน 3 ปีเป็นข้อได้เปรียบเพิ่มเติมที่ยืนยันถึงคุณภาพสูงสุดของแหล่งจ่ายไฟอุตสาหกรรมนี้

ข้อมูลจำเพาะ

พารามิเตอร์ขาออก

แรงดันไฟฟ้าที่กำหนด: 12V DC; ช่วงการปรับแรงดันไฟฟ้า: 12V ... 14V DC; ความแม่นยำของแรงดันไฟฟ้า: +/- 2.0%; แรงดันกระเพื่อมและสัญญาณรบกวน: 120mVp-p

พารามิเตอร์ขาเข้า

ช่วงแรงดันไฟฟ้า AC: 90V ... 264V AC; ช่วงแรงดันไฟฟ้า DC: 127V ... 370V DC; ความถี่: 47Hz ... 63Hz; กระแสไฟฟ้าขาเข้า: 1.45A / 115VAC, 0.9A / 230VAC

ลักษณะกระแสไฟฟ้า

กระแสไฟฟ้าที่กำหนด: 6.3A; ช่วงกระแสไฟฟ้า: 0 ... 6.3A; กระแสกระชาก (Cold Start): 20A / 115VAC, 35A / 230VAC

ประสิทธิภาพและกำลังไฟ

กำลังไฟที่กำหนด: 75.6W; ประสิทธิภาพทั่วไป: 85.5%; การใช้พลังงานขณะไม่มีโหลด: < 0.75W

การปรับและการรักษาเสถียรภาพ

การปรับเสถียรเชิงเส้น: +/- 0.5%; การปรับเสถียรโหลด: +/- 1.0%; เวลาในการเพิ่มขึ้น: 1200ms, 60ms / 230VAC; เวลาในการคงค่า: 60ms / 230VAC, 12ms / 115VAC

ระบบป้องกัน

ป้องกันการลัดวงจร: ใช่ (โหมด Hiccup); ป้องกันการโอเวอร์โหลด: 105% ... 135% ของกำลังไฟ (จำกัดกระแสคงที่); ป้องกันแรงดันเกิน: 14V ... 17V (ตัดแรงดันไฟฟ้า); ป้องกันความร้อน: ใช่ (ตัดการทำงานเมื่อร้อนเกินไป)

สภาพแวดล้อม

อุณหภูมิการทำงาน: -20 °C ... 70 °C; ความชื้นในการทำงาน: 20% ... 95% RH (ไม่ควบแน่น); อุณหภูมิการจัดเก็บ: -40 °C ... 85 °C; ความชื้นในการจัดเก็บ: 10% ... 95% RH

โครงสร้างทางกล

วัสดุตัวเครื่อง: โลหะ; ประเภทตัวเครื่อง: DIN Rail Slim; ขนาด: 32 x 125.2 x 113.5 มม.; น้ำหนัก: 0.43 กก.

การติดตั้ง

ประเภทราง: TS-35/7.5 หรือ TS-35/15; ทิศทางการติดตั้ง: แนวตั้ง; ขั้วต่อ: สกรู (ขาเข้า: 3 พิน, ขาออก: 4 พิน); หมายเหตุ: ขั้วขาออก -V และ +V เชื่อมต่อกันทางกายภาพ

การแสดงสถานะและอินเทอร์เฟซ

ไฟแสดงสถานะ LED: ไฟสีเขียวแสดงสถานะแรงดัน DC (DC OK); โพเทนชิออมิเตอร์: มีอยู่ที่แผงด้านหน้าสำหรับปรับแรงดันไฟฟ้า

ฉนวนและความปลอดภัย

ความทนทานของฉนวน: ขาเข้า-ขาออก: 3kV AC, ขาเข้า-FG: 2kV AC, ขาออก-FG: 0.5kV AC; ความต้านทานฉนวน: 100M Ohms / 500VDC / 25°C / 70% RH

การปฏิบัติตามมาตรฐาน

ความปลอดภัย: UL508, TUV EN62368-1, EAC TP TC 004; ความทนทานต่อแรงดันไฟฟ้า: สอดคล้องกับมาตรฐานอุตสาหกรรม

ความเข้ากันได้ทางแม่เหล็กไฟฟ้า

การปล่อยคลื่นแม่เหล็กไฟฟ้า EMC: EN55032 (CISPR32) Class B, EN61000-3-2,-3; ภูมิคุ้มกัน EMC: EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2)

ความน่าเชื่อถือและการรับประกัน

MTBF: 485.2K ชม. ขั้นต่ำ MIL-HDBK-217F (25°C); การรับประกัน: 3 ปี (36 เดือน); ผู้ผลิต: Mean Well

เนื้อหา

1x แหล่งจ่ายไฟแบบสวิตชิ่ง NDR-75-12

1x คู่มือการติดตั้งและการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 116 x 32 x 126 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 145 x 55 x 150 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 430 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 500 กรัม
