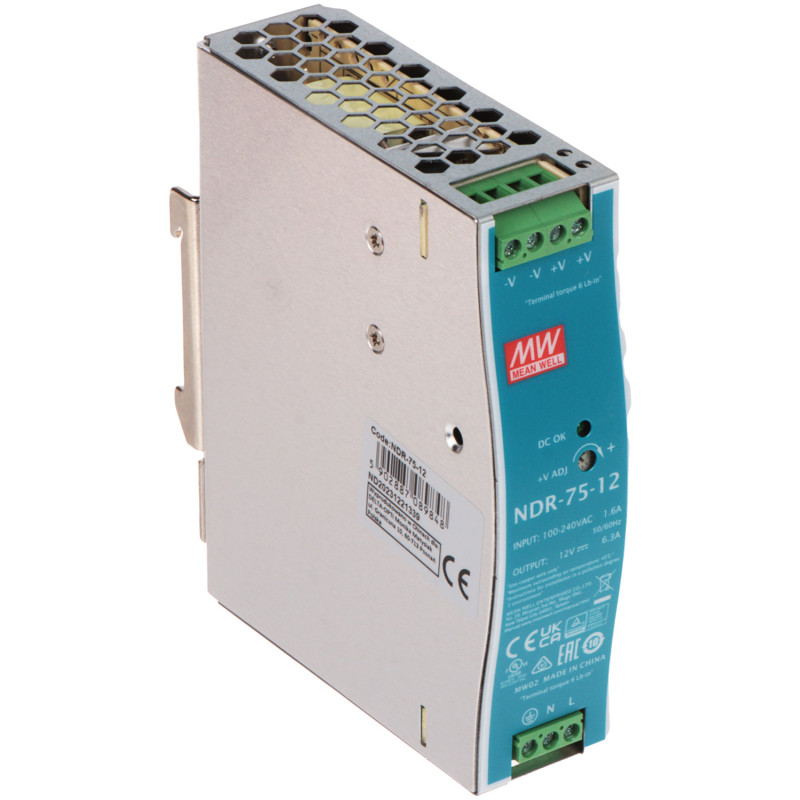

Industriel switch-mode strømforsyning til DIN-skinne 12V 6.3A 75W stabiliseret TS-35 montering

Model: MEAN WELL NDR-75-12

EAN: 6931240068618 SKU: 931068614

• Universel AC- og DC-forsyningsspænding
• Montering på DIN-skinne TS-35/7.5 eller 15
• Slankt design (32mm)
• Høj energieffektivitet 85.5%
• Bredt driftstemperaturområde op til 70°C
• Indbygget potentiometer til spændingsjustering
• Komplet sæt elektroniske beskyttelser
• Køling ved naturlig luftkonvektion
• Robust metalkabinet
• 3-års producentgaranti

Beskrivelse

Switch-mode strømforsyningen NDR-75-12 er en professionel og yderst pålidelig strømforsyningsenhed fra verdenslederen inden for strømforsyningssystemer – firmaet Mean Well. Dette produkt er designet specifikt til montering på standard DIN-skinne TS-35/7.5 og TS-35/15, hvilket gør det til det ideelle valg til moderne styretavler, elektriske fordelingstavler og bygningsautomatiseringssystemer. Takket være sit ekstremt smalle design (kun 32 mm bredde) muliggør strømforsyningen en optimal udnyttelse af den tilgængelige monteringsplads, hvilket er afgørende i tætpakkede industrielle installationer.

Enheden tilbyder en stabil udgangsspænding på 12V DC med mulighed for præcis justering i området 12-14V, hvilket tillader kompensation for spændingsfald over lange forsyningskabler. Den høje strømydelse på 6.3A og en samlet effekt på 75.6W gør, at strømforsyningen uden problemer kan håndtere strømforsyning til CCTV-overvågningskameraer, optagere, alarmsystemer eller PLC-controllere.

Vigtigste fordele og funktionaliteter:

- Enestående effektivitet på 85.5%, hvilket minimerer varmeudvikling og reducerer driftsomkostninger.

- Bredt indgangsspændingsområde (90-264V AC eller 127-370V DC) garanterer stabil drift selv ved store udsving i elnettets parametre.

- Komplet pakke af beskyttelser: kortslutningsbeskyttelse, overbelastningsbeskyttelse (konstant strømbegrænsning), overspændingsbeskyttelse og termisk beskyttelse, hvilket sikrer det højeste sikkerhedsniveau for tilsluttede enheder.

- Drift i ekstreme temperaturer fra -20°C til +70°C, hvilket tillader montering i uopvarmede udendørs kabinetter.

- Konvektionskøling (uden blæser) sikrer støjsvag drift og eliminerer risikoen for mekanisk svigt i kølesystemet.

- LED-diode på frontpanelet, der informerer om korrekt drift af enheden.

- Overensstemmelse med internationale sikkerhedsstandarder og elektromagnetisk kompatibilitet (EMC).

Ved at vælge Mean Well NDR-75-12 investerer du i gennemprøvet teknologi, der vil sikre kontinuerlig drift af dine systemer i mange år. Det robuste metalkabinet og 3-års garanti er yderligere fordele, der bekræfter den højeste kvalitet af denne industrielle strømforsyning.

Specifikation

Udgangsparametre

Nominel spænding: 12V DC; Spændingsjusteringsområde: 12V ... 14V DC; Spændingsnøjagtighed: +/- 2.0%; Rippel og støj: 120mVp-p

Indgangsparametre

AC-spændingsområde: 90V ... 264V AC; DC-spændingsområde: 127V ... 370V DC; Frekvens: 47Hz ... 63Hz; Indgangsstrøm: 1.45A / 115VAC, 0.9A / 230VAC

Strømegenskaber

Nominel strøm: 6.3A; Strømområde: 0 ... 6.3A; Startstrøm (Cold Start): 20A / 115VAC, 35A / 230VAC

Effektivitet og effekt

Nominel effekt: 75.6W; Typisk effektivitet: 85.5%; Strømforbrug uden belastning: < 0.75W

Regulering og stabilisering

Linjestabilisering: +/- 0.5%; Belastningsstabilisering: +/- 1.0%; Stigningstid: 1200ms, 60ms / 230VAC; Holdetid: 60ms / 230VAC, 12ms / 115VAC

Systembeskyttelse

Kortslutningsbeskyttelse: Ja (Hiccup mode); Overbelastningsbeskyttelse: 105% ... 135% effekt (konstant strømbegrænsning); Overspændingsbeskyttelse: 14V ... 17V (spændingsafbrydelse); Termisk beskyttelse: Ja (afbrydelse ved overophedning)

Miljøforhold

Driftstemperatur: -20 °C ... 70 °C; Driftsfugtighed: 20% ... 95% RH (ikke-kondenserende); Opbevaringstemperatur: -40 °C ... 85 °C; Opbevaringsfugtighed: 10% ... 95% RH

Mekanisk konstruktion

Kabinetmateriale: Metal; Kabinettype: DIN Rail Slim; Dimensioner: 32 x 125.2 x 113.5 mm; Vægt: 0.43 kg

Montering og installation

Skinnetype: TS-35/7.5 eller TS-35/15; Monteringsorientering: Lodret; Terminaler: Skrueterminaler (indgang: 3 pins, udgang: 4 pins); Bemærk: Udgangsterminaler -V og +V er fysisk forbundne

Signalering og interface

LED-indikator: Grøn diode der signalerer tilstedeværelse af DC-spænding (DC OK); Potentiometer: Tilgængeligt på frontpanelet til spændingsjustering

Isolering og sikkerhed

Isolationsstyrke: Ind-Ud: 3kV AC, Ind-FG: 2kV AC, Ud-FG: 0.5kV AC; Isolationsmodstand: 100M Ohms / 500VDC / 25°C / 70% RH

Overensstemmelse med standarder

Sikkerhed: UL508, TUV EN62368-1, EAC TP TC 004; Spændingsstyrke: Overensstemmelse med industristandarder

Elektromagnetisk kompatibilitet

EMC-emission: EN55032 (CISPR32) Class B, EN61000-3-2,-3; EMC-immunitet: EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2)

Pålidelighed og garanti

MTBF: 485.2K timer min. MIL-HDBK-217F (25°C); Garanti: 3 år (36 måneder); Producent: Mean Well

Indhold

1x Switch-mode strømforsyning NDR-75-12

1x Monterings- og betjeningsvejledning

Dimensioner, Vægt

Produktmål: 116 x 32 x 126 mm (Dybde x Bredde x Højde)

Pakkemål: 145 x 55 x 150 mm (Dybde x Bredde x Højde)

Produktvægt: 430 g

Vægt inkl. emballage: 500 g
