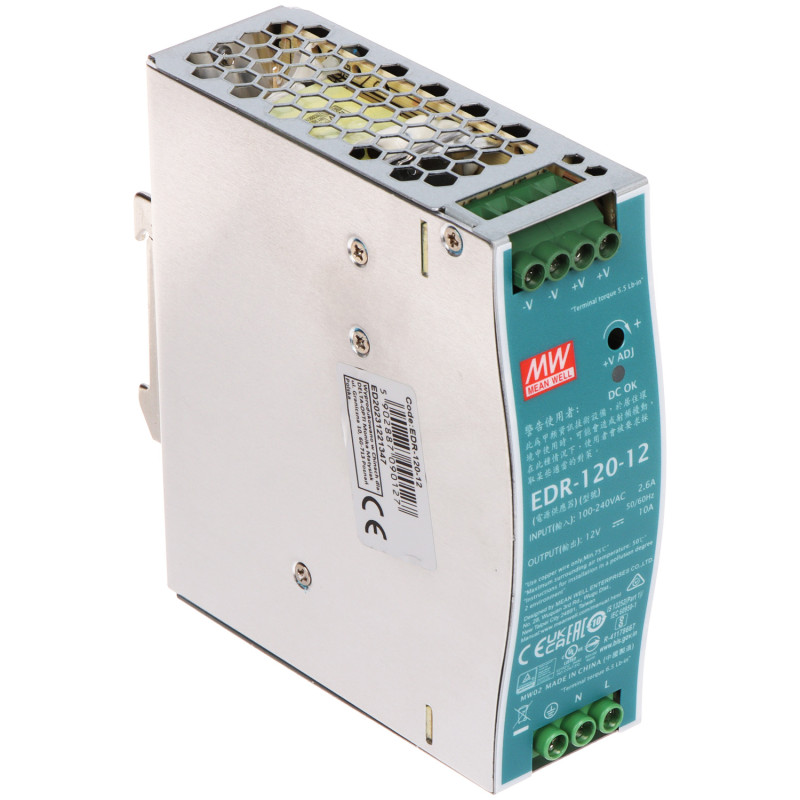

Font d'alimentació commutada per a carril DIN 12V 10A 120W estabilitzada industrial per a armaris de control

Model: MEAN WELL EDR-120-12

EAN: 6931240029855 SKU: 931029856

• Alta eficiència energètica del 85%
• Muntatge en carril DIN estàndard TS-35/7.5 o 15
• Ampli rang de tensió d'entrada AC i DC
• Possibilitat de regular la tensió de sortida en el rang de 12-14V
• Conjunt complet de proteccions: SCP, OLP, OVP, OTP
• Refrigeració per convecció d'aire lliure
• Senyalització òptica de funcionament mitjançant LED
• Carcassa metàl·lica industrial resistent
• Ampli rang de temperatura de funcionament fins a 60°C
• Terminals de sortida duplicats per facilitar la connexió

Descripció

La font d'alimentació commutada EDR-120-12 de la reconeguda marca Mean Well és un dispositiu d'alimentació d'alta gamma, dissenyat per a sistemes professionals d'automatització industrial i instal·lacions teletècniques. Gràcies al seu disseny adaptat per al muntatge en carril DIN estàndard TS-35/7.5 o 15, s'integra perfectament en armaris de control i quadres elèctrics. El dispositiu es caracteritza per una resistència excepcional a condicions ambientals difícils, oferint un funcionament estable en un ampli rang de temperatures fins a 60 graus Celsius.

El principal avantatge de la font d'alimentació és la seva alta eficiència energètica del 85%, la qual cosa es tradueix en menors pèrdues de calor i una vida útil més llarga dels components. Aquest model subministra una tensió estabilitzada de 12V DC amb possibilitat de regulació precisa en el rang de 12V a 14V, la qual cosa permet compensar les caigudes de tensió en cables d'alimentació llargs. La carcassa metàl·lica sòlida garanteix una excel·lent dissipació de calor mitjançant convecció d'aire lliure, eliminant la necessitat d'utilitzar ventiladors sorollosos.

La seguretat d'ús està garantida per una sèrie de proteccions integrades: contra curtcircuits, sobrecàrregues, sobretensions i tèrmiques. Gràcies a això, els dispositius connectats estan protegits contra fallades sobtades de la xarxa o errors en la instal·lació. La font d'alimentació accepta un ampli rang de tensió d'entrada (90-264V AC), la qual cosa la converteix en una solució universal, preparada per treballar en diferents estàndards energètics a tot el món. És una font d'energia fiable per a sistemes de monitoratge CCTV, il·luminació LED, sistemes d'alarma i controladors PLC avançats. En triar un producte Mean Well, inverteix en tecnologia provada i fiabilitat confirmada per molts anys d'experiència del fabricant al mercat global.

Especificació

Tipus de font d'alimentació

Commutada - disseny avançat basat en un convertidor d'alta freqüència que garanteix pèrdues d'energia mínimes

Tensió d'alimentació AC

90 V ... 264 V AC - entrada universal de corrent altern que permet el funcionament en gairebé qualsevol xarxa elèctrica del món

Tensió d'alimentació DC

127 V ... 370 V DC - possibilitat d'alimentació amb corrent continu des de sistemes de bateries o solars

Tensió de sortida

12 V DC - tensió contínua estabilitzada amb precisió, ideal per a electrònica sensible i sistemes IT

Regulació de la tensió de sortida

12 V ... 14 V DC - potenciòmetre ADJ integrat que permet un ajust precís de la tensió de sortida segons els requisits de la instal·lació

Capacitat de corrent

10 A - alta capacitat que permet alimentar diversos dispositius simultàniament sense risc de caigudes de potència

Potència de la font d'alimentació

120 W - potència nominal que garanteix un funcionament estable sota càrrega completa en mode continu

Nombre de sortides

1 unitat - secció de sortida equipada amb terminals de cargol dobles per a una distribució còmoda del cablejat sense regletes addicionals

Eficiència

85 % - alt coeficient d'eficiència que limita l'escalfament del dispositiu i estalvia energia

Tipus de carcassa

DIN - carcassa metàl·lica industrial adaptada per a un muntatge ràpid en rails estàndard TS-35/7.5 i TS-35/15

Protecció contra curtcircuits

Sí - sistema avançat que talla la sortida en cas de curtcircuit amb funció de retorn automàtic al funcionament (auto-recovery)

Protecció contra sobrecàrregues

Sí - protecció tipus Hiccup mode, que s'activa en superar el 105-150% de la potència nominal, protegint la font d'alimentació contra danys

Protecció contra sobretensions

Sí - protegeix els receptors connectats contra els efectes de pics de tensió sobtats a la xarxa d'alimentació

Protecció tèrmica

Sí - desconnexió automàtica en superar la temperatura interna segura dels components per a la protecció contra incendis

Temperatura de funcionament

-20 °C ... 60 °C - ampli rang de temperatura que permet el muntatge en armaris exteriors no calefactats i naus de producció

Humitat relativa

20 % ... 95 % - resistència al funcionament en entorns amb humitat elevada sense condensació de vapor d'aigua

Senyalització òptica

LED DC OK situat al panell frontal que informa sobre la presència correcta de tensió a la sortida

Mètode de refrigeració

Convecció lliure - refrigeració passiva a través de la carcassa perforada que garanteix un funcionament silenciós i sense ventiladors propensos a fallades

Aïllament

Resistència d'aïllament entrada-sortida de 3kV AC que garanteix seguretat galvànica

Conformitat amb les normes

Plena conformitat amb les directives europees de seguretat LVD i compatibilitat electromagnètica EMC

Contingut

1x Font d'alimentació commutada EDR-120-12

1x Embalatge de cartró original

1x Guia ràpida d'instal·lació i ús

Dimensions, Pes

Dimensions del producte: 124 x 41 x 127 mm (Prof. x Ampl. x Alt.)

Dimensions de l'embalatge: 145 x 140 x 60 mm (Prof. x Ampl. x Alt.)

Pes del producte: 520 g

Pes amb embalatge: 578 g
