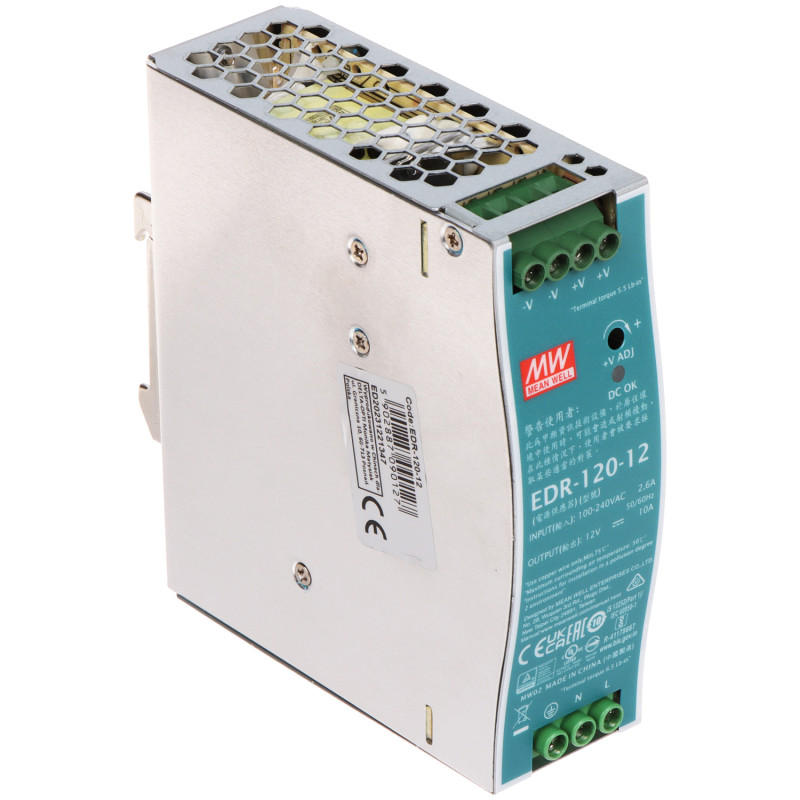

DIN 레일용 스위칭 전원 공급 장치 12V 10A 120W 안정화 산업용 제어 캐비닛 장착형

모델: MEAN WELL EDR-120-12

EAN: 6931240029855 SKU: 931029856

• 85% 수준의 높은 에너지 효율
• 표준 DIN 레일 TS-35/7.5 또는 15에 장착 가능
• 넓은 AC 및 DC 입력 전압 범위
• 12-14V 범위 내 출력 전압 조절 가능
• 완벽한 보호 기능 세트: SCP, OLP, OVP, OTP
• 자연 대류 방식의 공랭식 냉각
• LED를 통한 작동 상태 표시
• 내구성이 뛰어난 산업용 금속 하우징
• 최대 60°C의 넓은 작동 온도 범위
• 연결이 용이한 이중 출력 단자

설명

유명 브랜드 Mean Well의 EDR-120-12 스위칭 전원 공급 장치는 전문 산업 자동화 시스템 및 통신 설비를 위해 설계된 고급 전원 장치입니다. 표준 DIN 레일 TS-35/7.5 또는 15에 장착할 수 있도록 설계되어 제어 캐비닛 및 전기 배전반에 완벽하게 통합됩니다. 이 장치는 가혹한 환경 조건에 대한 뛰어난 내구성을 특징으로 하며, 최대 60°C의 넓은 온도 범위에서 안정적인 작동을 제공합니다.

이 전원 공급 장치의 주요 장점은 85% 수준의 높은 에너지 효율로, 이는 열 손실을 줄이고 부품의 수명을 연장합니다. 이 모델은 12V DC 안정화 전압을 제공하며 12V에서 14V 범위 내에서 정밀하게 조절할 수 있어 긴 전원 케이블에서 발생하는 전압 강하를 보상할 수 있습니다. 견고한 금속 하우징은 자연 대류를 통해 우수한 방열 성능을 제공하며, 소음이 발생하는 팬을 사용할 필요가 없습니다.

단락, 과부하, 과전압 및 열 보호 등 다양한 내장 보호 기능이 사용 안전성을 보장합니다. 덕분에 연결된 장치는 갑작스러운 네트워크 장애나 설치 오류로부터 보호됩니다. 이 전원 공급 장치는 넓은 입력 전압 범위(90-264V AC)를 수용하므로 전 세계의 다양한 에너지 표준에서 사용할 수 있는 범용 솔루션입니다. CCTV 모니터링 시스템, LED 조명, 경보 시스템 및 고급 PLC 컨트롤러를 위한 신뢰할 수 있는 에너지원입니다. Mean Well 제품을 선택함으로써 귀하는 검증된 기술과 글로벌 시장에서 다년간의 경험으로 입증된 무결함 성능에 투자하는 것입니다.

사양

전원 공급 장치 유형

스위칭 방식 - 최소한의 에너지 손실을 보장하는 고주파 컨버터 기반의 고급 설계

AC 입력 전압

90 V ... 264 V AC - 전 세계 거의 모든 전력망에서 작동할 수 있는 범용 교류 입력

DC 입력 전압

127 V ... 370 V DC - 배터리 또는 태양광 시스템에서 직류 전원 공급 가능

출력 전압

12 V DC - 민감한 전자 장치 및 IT 시스템에 이상적인 정밀 안정화 직류 전압

출력 전압 조절

12 V ... 14 V DC - 설치 요구 사항에 맞춰 출력 전압을 정밀하게 조정할 수 있는 내장형 ADJ 전위차계

전류 용량

10 A - 전력 강하 위험 없이 여러 장치를 동시에 전원 공급할 수 있는 고성능

전원 공급 장치 출력

120 W - 연속 모드에서 최대 부하 시 안정적인 작동을 보장하는 정격 출력

출력 수

1개 - 추가 단자대 없이 배선을 편리하게 분리할 수 있도록 이중 나사 단자가 장착된 출력 섹션

효율

85 % - 장치 가열을 줄이고 에너지를 절약하는 높은 효율 계수

하우징 유형

DIN - TS-35/7.5 및 TS-35/15 표준 레일에 빠르게 장착할 수 있도록 설계된 산업용 금속 하우징

단락 보호

예 - 단락 시 출력을 차단하고 자동 복구 기능이 있는 고급 회로

과부하 보호

예 - 정격 전력의 105-150% 초과 시 활성화되는 Hiccup 모드 보호로 전원 공급 장치 손상 방지

과전압 보호

예 - 전원 네트워크의 갑작스러운 전압 급상승으로부터 연결된 수신기를 보호

열 보호

예 - 화재 예방을 위해 부품의 내부 온도가 안전 범위를 초과하면 자동으로 전원 차단

작동 온도

-20 °C ... 60 °C - 비난방 외부 캐비닛 및 생산 홀에 설치할 수 있는 넓은 온도 범위

상대 습도

20 % ... 95 % - 결로 현상 없이 습도가 높은 환경에서도 작동 가능

광학 신호

전면 패널에 위치한 DC OK LED 표시등으로 출력 전압 존재 여부 확인 가능

냉각 방식

자연 대류 - 천공 하우징을 통한 수동 냉각으로 소음 없는 작동 및 고장 없는 팬리스 설계

절연

3kV AC 수준의 입출력 절연 강도로 갈바닉 안전성 보장

표준 준수

유럽 LVD 안전 지침 및 EMC 전자기 호환성 표준 완벽 준수

구성품

1x EDR-120-12 스위칭 전원 공급 장치

1x 정품 박스 포장

1x 간편 설치 및 작동 설명서

치수, 무게

제품 치수: 124 x 41 x 127 mm (깊이 x 너비 x 높이)

포장 치수: 145 x 140 x 60 mm (깊이 x 너비 x 높이)

제품 무게: 520 g

포장 포함 무게: 578 g
