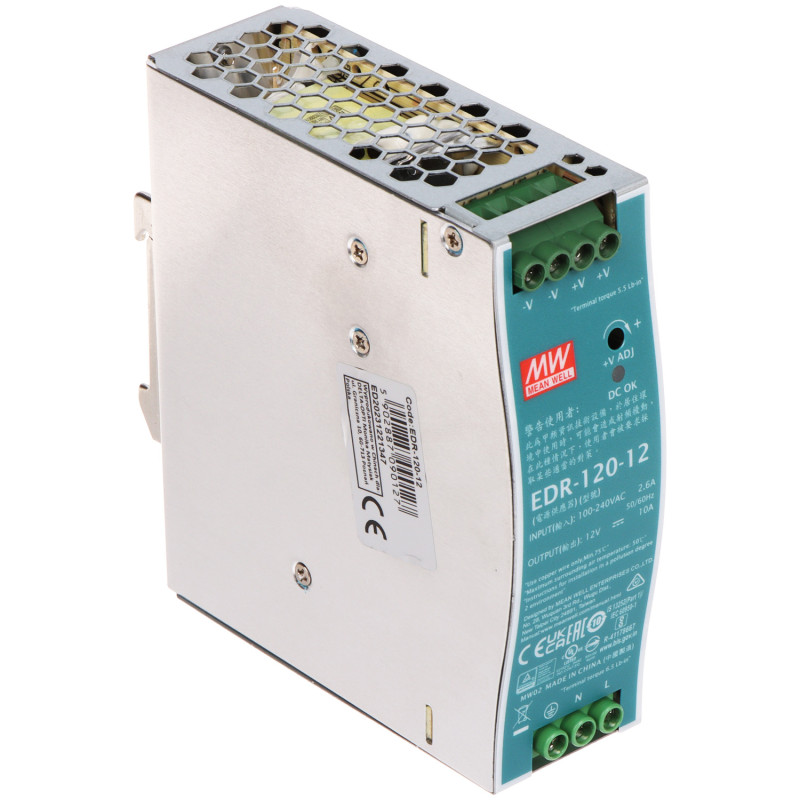

DIN ray tipi 12V 10A 120W stabilize endüstriyel anahtarlamalı güç kaynağı

Model: MEAN WELL EDR-120-12

EAN: 6931240029855 SKU: 931029856

• %85 seviyesinde yüksek enerji verimliliği
• Standart TS-35/7.5 veya 15 DIN rayına montaj
• Geniş AC ve DC giriş voltaj aralığı
• 12-14V aralığında çıkış voltajı ayarlama imkanı
• Eksiksiz koruma seti: SCP, OLP, OVP, OTP
• Serbest hava sirkülasyonu ile soğutma (konveksiyon)
• LED diyot ile optik çalışma sinyali
• Dayanıklı metal endüstriyel gövde
• 60°C'ye kadar geniş çalışma sıcaklığı aralığı
• Bağlantıyı kolaylaştıran çift çıkış terminalleri

Açıklama

Tanınmış Mean Well markasının EDR-120-12 anahtarlamalı güç kaynağı, profesyonel endüstriyel otomasyon sistemleri ve telekomünikasyon tesisatları için tasarlanmış yüksek kaliteli bir güç cihazıdır. Standart TS-35/7.5 veya 15 DIN rayına montaj için uygun tasarımı sayesinde, kontrol panolarına ve elektrik dağıtım kutularına mükemmel bir şekilde uyum sağlar. Cihaz, zorlu çevresel koşullara karşı olağanüstü direnç göstererek 60 santigrat dereceye kadar geniş bir sıcaklık aralığında kararlı çalışma sunar.

Güç kaynağının temel avantajı, daha düşük ısı kaybı ve bileşenlerin daha uzun ömürlü olmasını sağlayan %85 seviyesindeki yüksek enerji verimliliğidir. Bu model, uzun güç kablolarındaki voltaj düşüşlerini telafi etmeye olanak tanıyan 12V ile 14V arasında hassas ayar imkanı ile stabilize 12V DC voltaj sağlar. Sağlam metal gövde, gürültülü fanlara ihtiyaç duymadan serbest hava konveksiyonu yoluyla mükemmel ısı dağılımı sağlar.

Kullanım güvenliği, bir dizi dahili koruma ile garanti altına alınmıştır: kısa devre, aşırı yük, aşırı voltaj ve termal koruma. Bu sayede bağlı cihazlar, ani şebeke arızalarına veya tesisat hatalarına karşı korunur. Güç kaynağı, geniş bir giriş voltaj aralığını (90-264V AC) kabul eder, bu da onu dünya genelindeki farklı enerji standartlarında çalışmaya hazır evrensel bir çözüm haline getirir. CCTV izleme sistemleri, LED aydınlatma, alarm sistemleri ve gelişmiş PLC kontrolörleri için güvenilir bir enerji kaynağıdır. Mean Well ürününü seçerek, üreticinin küresel pazardaki uzun yıllara dayanan deneyimiyle kanıtlanmış, kendini kanıtlamış bir teknolojiye ve sorunsuz çalışmaya yatırım yapmış olursunuz.

Teknik Özellikler

Güç kaynağı türü

Anahtarlamalı - minimum enerji kaybı sağlayan yüksek frekanslı dönüştürücü tabanlı gelişmiş tasarım

AC besleme voltajı

90 V ... 264 V AC - dünyadaki hemen hemen her enerji şebekesinde çalışmaya izin veren evrensel alternatif akım girişi

DC besleme voltajı

127 V ... 370 V DC - batarya veya güneş enerjisi sistemlerinden doğru akım ile besleme imkanı

Çıkış voltajı

12 V DC - hassas elektronik ve BT sistemleri için ideal, hassas stabilize edilmiş doğru akım voltajı

Çıkış voltajı ayarı

12 V ... 14 V DC - tesisat gereksinimlerine göre çıkış voltajını tam olarak ayarlamaya olanak tanıyan dahili ADJ potansiyometresi

Akım kapasitesi

10 A - güç düşüşü riski olmadan aynı anda birçok cihazı beslemeye olanak tanıyan yüksek verimlilik

Güç kaynağı gücü

120 W - sürekli modda tam yük altında kararlı çalışmayı garanti eden nominal güç

Çıkış sayısı

1 adet - ek klemenslere ihtiyaç duymadan kablolamanın rahatça ayrılması için çift vidalı terminallerle donatılmış çıkış bölümü

Verimlilik

%85 - cihazın ısınmasını sınırlayan ve enerji tasarrufu sağlayan yüksek verimlilik katsayısı

Gövde tipi

DIN - TS-35/7.5 ve TS-35/15 standart raylarına hızlı montaj için tasarlanmış metal endüstriyel gövde

Kısa devre koruması

Evet - otomatik geri dönüş (auto-recovery) fonksiyonlu, kısa devre durumunda çıkışı kesen gelişmiş devre

Aşırı yük koruması

Evet - nominal gücün %105-150'si aşıldığında devreye giren, güç kaynağını hasardan koruyan Hiccup modu koruması

Aşırı voltaj koruması

Evet - bağlı alıcıları besleme şebekesindeki ani voltaj sıçramalarının etkilerinden korur

Termal koruma

Evet - yangın koruması amacıyla bileşenlerin güvenli iç sıcaklığı aşıldığında otomatik kapanma

Çalışma sıcaklığı

-20 °C ... 60 °C - ısıtılmayan dış mekan panolarında ve üretim tesislerinde montaja izin veren geniş sıcaklık aralığı

Bağıl nem

%20 ... %95 - yoğuşmasız, yüksek nemli ortamlarda çalışmaya karşı direnç

Optik sinyalizasyon

Ön panelde bulunan ve çıkışta voltajın doğru bir şekilde mevcut olduğunu bildiren DC OK LED diyotu

Soğutma yöntemi

Serbest konveksiyon - delikli gövde üzerinden pasif soğutma, sessiz çalışma ve arızalı fanların olmamasını sağlar

İzolasyon

Galvanik güvenlik sağlayan 3kV AC seviyesinde giriş-çıkış izolasyon dayanımı

Standartlara uygunluk

Avrupa LVD güvenlik direktifleri ve EMC elektromanyetik uyumluluk ile tam uyumluluk

İçerik

1x EDR-120-12 anahtarlamalı güç kaynağı

1x Orijinal karton ambalaj

1x Kısa montaj ve kullanım kılavuzu

Boyutlar, Ağırlık

Ürün boyutları: 124 x 41 x 127 mm (Der. x Gen. x Yük.)

Paket boyutları: 145 x 140 x 60 mm (Der. x Gen. x Yük.)

Ürün ağırlığı: 520 g

Paketli ağırlık: 578 g
