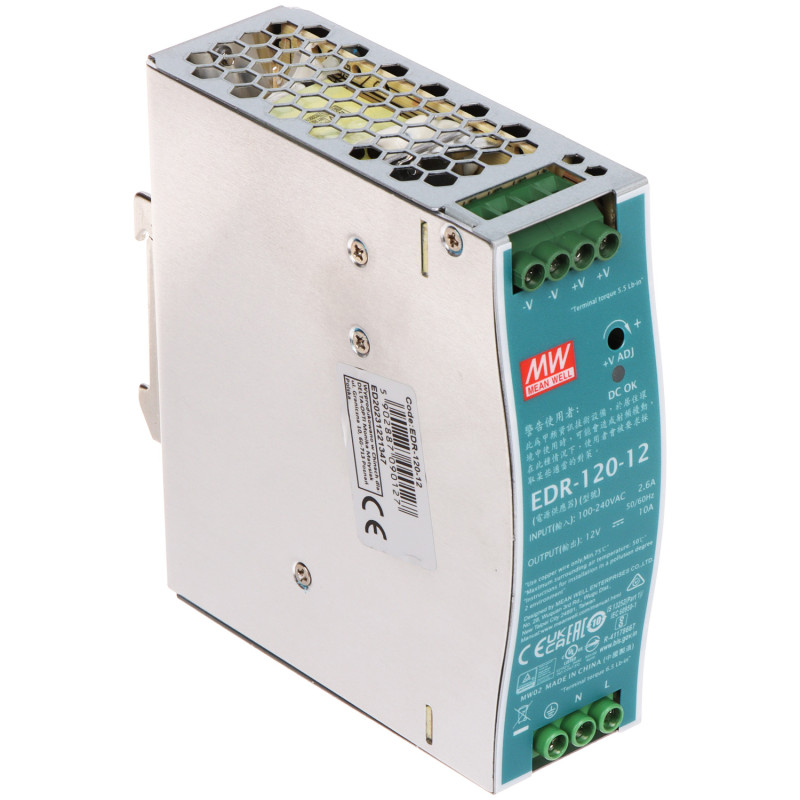

12V 10A 120W DIN导轨开关电源稳压工业安装用于控制柜

型号: MEAN WELL EDR-120-12

EAN: 6931240029855 SKU: 931029856

• 85%的高能效
• 安装在标准DIN导轨 TS-35/7.5 或 15 上
• 宽AC和DC输入电压范围
• 输出电压可在12-14V范围内调节
• 全套保护功能: SCP, OLP, OVP, OTP
• 自然对流冷却
• LED工作状态指示
• 耐用的工业金属外壳
• 高达60°C的宽工作温度范围
• 双输出端子便于连接

描述

Mean Well品牌的EDR-120-12开关电源是一款高端电源设备，专为专业工业自动化系统和电信安装而设计。由于其设计适用于安装在标准DIN导轨TS-35/7.5或15上，它非常适合控制柜和配电盘。该设备具有出色的耐受恶劣环境条件的能力，可在高达60摄氏度的宽温度范围内稳定工作。

该电源的主要优点是其85%的高能效，这意味着更低的热损耗和更长的组件寿命。该型号提供稳定的12V DC电压，并可在12V至14V范围内进行精确调节，从而补偿长电源线上的电压降。坚固的金属外壳通过自然空气对流提供出色的散热，无需使用嘈杂的风扇。

一系列内置保护功能确保了使用的安全性：短路、过载、过压和热保护。因此，连接的设备可以免受突发的网络故障或安装错误的影响。该电源接受宽输入电压范围（90-264V AC），使其成为一种通用的解决方案，可在全球各种能源标准下工作。它是CCTV监控系统、LED照明、报警系统和高级PLC控制器的可靠能源。选择Mean Well产品，您投资的是经过验证的技术和制造商在全球市场上多年经验所证实的无故障运行。

规格

电源类型

开关电源 - 基于高频转换器的先进设计，确保最小的能量损耗

交流输入电压

90 V ... 264 V AC - 通用交流输入，允许在世界上几乎任何电网中工作

直流输入电压

127 V ... 370 V DC - 可由电池或太阳能系统提供的直流电供电

输出电压

12 V DC - 精确稳定的直流电压，非常适合敏感电子设备和IT系统

输出电压调节

12 V ... 14 V DC - 内置ADJ电位器，可根据安装要求精确微调输出电压

电流效率

10 A - 高性能，允许同时为多个设备供电，而不会出现功率下降的风险

电源功率

120 W - 额定功率，保证在连续模式下满载稳定运行

输出数量

1个 - 输出部分配备双螺丝端子，方便布线，无需额外的接线排

效率

85 % - 高效率系数，减少设备发热并节省能源

外壳类型

DIN - 工业金属外壳，适用于快速安装在TS-35/7.5和TS-35/15标准导轨上

短路保护

是 - 先进的短路输出切断电路，具有自动恢复功能

过载保护

是 - 打嗝模式保护，在超过额定功率105-150%时激活，保护电源免受损坏

过压保护

是 - 保护连接的接收器免受电源网络中突然电压尖峰的影响

热保护

是 - 超过内部组件的安全温度后自动关闭，以进行防火保护

工作温度

-20 °C ... 60 °C - 宽温度范围，允许安装在未加热的室外机柜和生产车间中

相对湿度

20 % ... 95 % - 在高湿度环境下工作且无冷凝的耐受性

光学指示

前面板上的DC OK LED指示灯，指示输出端存在正确的电压

冷却方式

自然对流 - 通过穿孔外壳进行被动冷却，确保静音运行且无故障风扇

绝缘

输入-输出绝缘强度为3kV AC，确保电气安全

标准合规性

完全符合欧洲LVD安全指令和EMC电磁兼容性标准

内容

1x EDR-120-12开关电源

1x 原装纸箱包装

1x 简易安装和操作手册

尺寸, 重量

产品尺寸: 124 x 41 x 127 mm (深 x 宽 x 高)

包装尺寸: 145 x 140 x 60 mm (深 x 宽 x 高)

产品重量: 520 g

包装重量: 578 g
