Kit de convertidors UTP 2-wire per a transmissió LAN i alimentació PoE extensor de xarxa abast 800m conjunt transmissor

Model: ATTE ETH-2WIRE-A-SET

EAN: 6931240068182 SKU: 931068180

• Transmissió LAN i PoE a través de qualsevol 2 cables
• Abast de transmissió fins a 800 metres (10 Mbps) o 300 metres (100 Mbps)
• Transparència total per a xarxes i dispositius IP
• Suport per a estàndards PoE 802.3at i 802.3bt (Hi-PoE)
• Tecnologia Plug & Play - no requereix configuració
• Protecció avançada contra sobretensions en ports de dades
• Protecció contra sobrecàrrega i polaritat inversa
• Carcassa compacta feta de policarbonat durador

Descripció

El kit de convertidors és una solució innovadora dissenyada per a la modernització de sistemes de vigilància IP existents i la construcció de noves instal·lacions on la substitució del cablejat és tècnicament impossible o econòmicament injustificada. Els dispositius permeten una transmissió estable de dades Ethernet i la transmissió d'alimentació en estàndard PoE utilitzant només dos cables qualsevols, com un sol parell de cablejat estructurat UTP, cables telefònics o cables elèctrics.

Especificació

La instal·lació del kit és extremadament senzilla i ràpida gràcies a la tecnologia Plug & Play. El mòdul transmissor (TX) s'alimenta directament des de l'switch PoE i, a continuació, transmet energia i dades al receptor (RX), on es connecta la càmera final. El dispositiu disposa de circuits de protecció avançats, incloent protecció contra sobretensions per als ports LAN i DATA i protecció contra la inversió de polaritat de l'alimentació, el que garanteix un funcionament llarg i sense avaries de tot el sistema en condicions ambientals difícils.

El principal avantatge del kit és el seu impressionant abast, que segons el mode de funcionament triat és de fins a 300 metres a una velocitat de 100 Mbps o fins i tot fins a 800 metres a una velocitat de 10 Mbps. Gràcies a això, el kit és ideal per a grans instal·lacions industrials, magatzems o sistemes de protecció perimetral. La transparència per a la xarxa fa que el dispositiu sigui invisible per al programari de gestió, el que elimina problemes de configuració i compatibilitat amb càmeres de diferents fabricants.

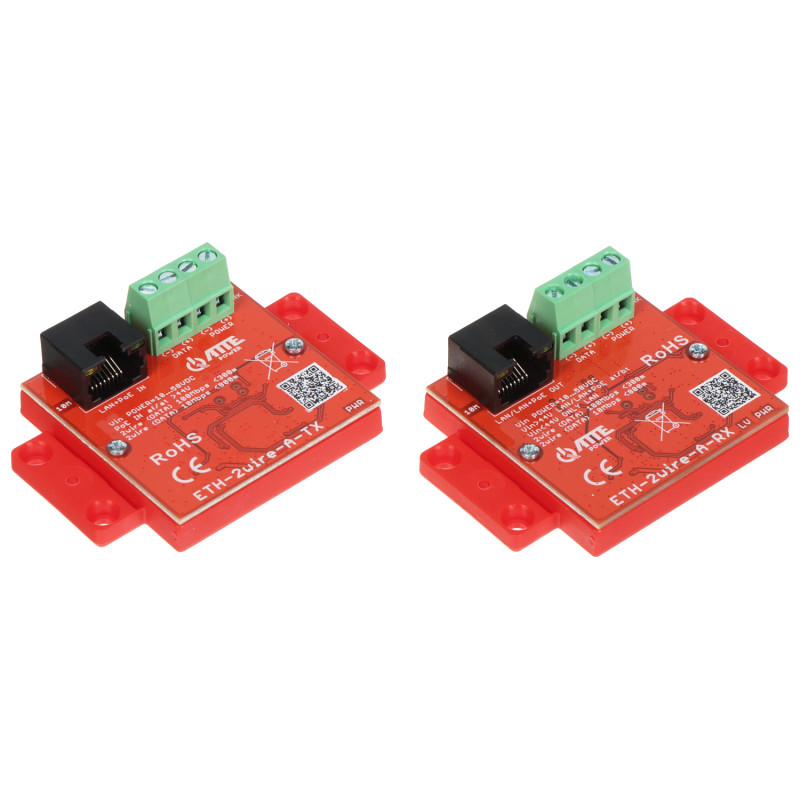

Kit de convertidors UTP / 2-WIRE (transmissor TX + receptor RX)

L'ús d'una carcassa de policarbonat d'alta qualitat garanteix la durabilitat mecànica, i les dimensions compactes permeten un muntatge fàcil en caixes d'instal·lació o petites caixes de telecomunicacions. És una solució de classe professional que redueix significativament els costos d'instal·lació mentre es mantenen els paràmetres més alts de transmissió d'imatge d'alta resolució.

1 unitat RJ45 (Registered Jack type 45 - connector de 8 pins utilitzat en xarxes Ethernet) i 1 unitat bloc de terminals cargolats que suporta cables amb secció des de 0.32 mm² fins a 3.3 mm² (22-12 AWG)

Tipus de dispositiu

1 unitat RJ45 10/100 Mb/s amb suport complet d'auto-negociació

Connectors

Velocitat 10/100 Mbps dependent de la longitud de la línia de transmissió

Ports LAN

300 metres a velocitat de 100 Mbps; 800 metres a velocitat de 10 Mbps

Paràmetres de transmissió

Estàndard de 100 metres des de l'Switch PoE fins al transmissor i 100 metres des del receptor fins a la càmera IP

Abast de transmissió 2-wire

Diodes LED que informen sobre l'estat d'Alimentació (Power), LAN (RJ-45), PoE (RJ-45), transmissió 2-wire activa, mode 10 Mbps i baixa tensió (LV < 44V)

Abast de transmissió UTP

Des de PoE (24-56V DC) suportant estàndards Passive PoE ≤ 30W, 802.3at ≤ 30W, 802.3af ≤ 15W o des del connector de cargol Power (12-56V DC)

Senyalització òptica

Des del connector Power (44-56V DC). La tensió de sortida al port PoE és igual a la tensió d'entrada subministrada al mòdul

Alimentació del transmissor (TX)

Estàndard Hi-PoE que suporta 802.3af/at/bt en els pins d'alimentació corresponents

Alimentació del receptor (RX)

Protecció contra sobretensions a les línies LAN i DATA; Protecció contra connexió inversa de la polaritat Power; Protecció contra sobrecàrrega de 0.6A al transmissor

Sortida PoE (RX)

Consum total d'energia 1.35W; Carcassa fabricada en material plàstic (policarbonat); Grau d'estanquitat IP20

Proteccions tècniques

Rang de temperatures des de -25 °C fins a 65 °C

Consum d'energia i carcassa

Els dispositius suporten transparència total de xarxa, el que permet un funcionament sense problemes amb qualsevol càmera IP i gravador NVR

Condicions de treball

3 anys (36 mesos)

Característiques addicionals

Dimensions, Pes

Dimensions del producte: 23 x 73 x 51 mm (Prof. x Ampl. x Alt.)

Dimensions de l'embalatge: 52 x 125 x 85 mm (Prof. x Ampl. x Alt.)

Pes del producte: 56 g

Pes amb embalatge: 84 g
