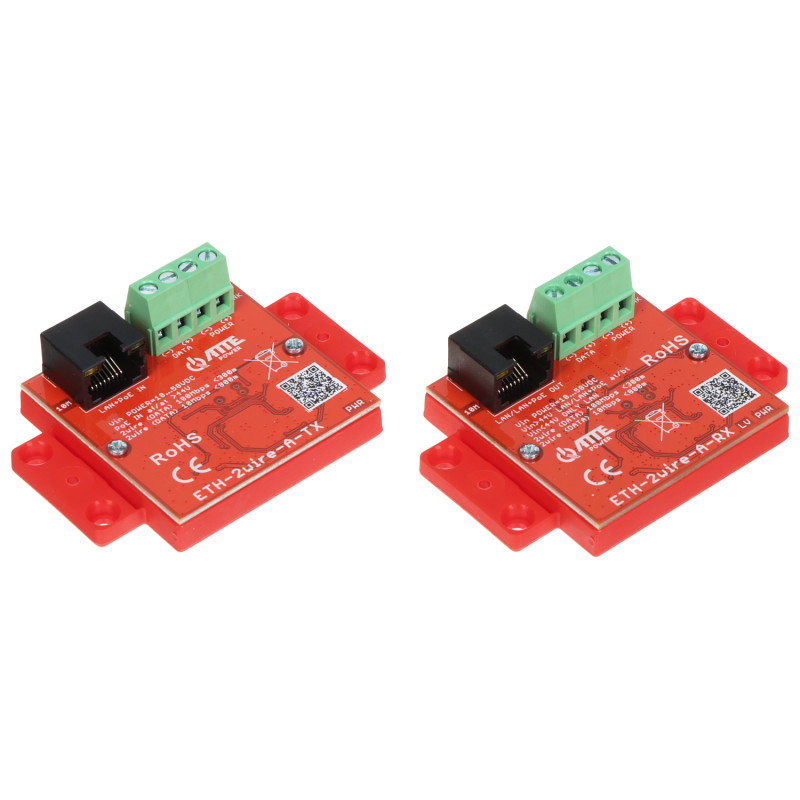

Sada konvertorů UTP 2-wire pro přenos LAN a napájení PoE síťový extender dosah 800m kompletní vysílač

Model: ATTE ETH-2WIRE-A-SET

EAN: 6931240068182 SKU: 931068180

• Přenos LAN a PoE po libovolných 2 vodičích
• Dosah přenosu až 800 metrů (10 Mbps) nebo 300 metrů (100 Mbps)
• Plná transparentnost pro sítě a IP zařízení
• Podpora standardů PoE 802.3at a 802.3bt (Hi-PoE)
• Technologie Plug & Play - nevyžaduje konfiguraci
• Pokročilá přepěťová ochrana datových portů
• Ochrana proti přetížení a přepólování
• Kompaktní pouzdro z odolného polykarbonátu

Popis

Sada konvertorů je inovativní řešení vytvořené pro modernizaci stávajících IP monitorovacích systémů a budování nových instalací v místech, kde je výměna kabeláže technicky nemožná nebo ekonomicky neopodstatněná. Zařízení umožňují stabilní přenos Ethernetových dat a napájení PoE pomocí pouhých dvou libovolných vodičů, jako je jeden pár kroucené dvoulinky UTP, telefonní kabely nebo elektrické kabely.

Specifikace

Hlavní výhodou sady je její působivý dosah, který v závislosti na zvoleném provozním režimu dosahuje až 300 metrů při rychlosti 100 Mbps nebo dokonce až 800 metrů při rychlosti 10 Mbps. Díky tomu je sada ideální pro rozlehlé průmyslové objekty, sklady nebo systémy obvodové ochrany. Transparentnost pro síť znamená, že zařízení je pro správcovský software neviditelné, což eliminuje problémy s konfigurací a kompatibilitou kamer různých výrobců.

Instalace sady je extrémně jednoduchá a rychlá díky technologii Plug & Play. Modul vysílače (TX) je napájen přímo z PoE switche a následně přenáší energii a data do přijímače (RX), ke kterému je připojena koncová kamera. Zařízení obsahuje pokročilé ochranné obvody, včetně přepěťové ochrany pro porty LAN a DATA a ochrany proti přepólování napájení, což zaručuje dlouhý a bezporuchový provoz celého systému v náročných provozních podmínkách.

Použití vysoce kvalitního polykarbonátového pouzdra zajišťuje mechanickou odolnost a kompaktní rozměry umožňují snadnou montáž do instalačních krabic nebo malých teletechnických skříní. Jedná se o profesionální řešení, které výrazně snižuje náklady na instalaci při zachování nejvyšších parametrů přenosu obrazu ve vysokém rozlišení.

Typ zařízení

Sada konvertorů UTP / 2-WIRE (vysílač TX + přijímač RX)

Konektory

1 ks RJ45 (Registered Jack type 45 – 8pinový typ konektoru používaný v sítích Ethernet) a 1 ks šroubová svorkovnice podporující vodiče o průřezu od 0.32 mm² do 3.3 mm² (22-12 AWG)

Porty LAN

1 ks RJ45 10 / 100 Mb/s s plnou podporou auto-negociace

Parametry přenosu

Rychlost 10 / 100 Mbps závislá na délce přenosové linky

Dosah přenosu 2-wire

300 metrů při rychlosti 100 Mbps; 800 metrů při rychlosti 10 Mbps

Dosah přenosu UTP

Standardních 100 metrů od PoE switche k vysílači a 100 metrů od přijímače ke kameře IP

Optická signalizace

LED diody informující o stavu Power, LAN (RJ-45), PoE (RJ-45), aktivním přenosu 2-wire, režimu 10 Mbps a nízkém napětí (LV < 44V)

Napájení vysílače (TX)

Z PoE (24-56V DC) podporujícího standardy Passive PoE ≤ 30W, 802.3at ≤ 30W, 802.3af ≤ 15W nebo ze šroubové svorkovnice Power (12-56V DC)

Napájení přijímače (RX)

Ze svorkovnice Power (44-56V DC). Výstupní napětí na portu PoE je rovno vstupnímu napětí dodanému do modulu

Výstup PoE (RX)

Standard Hi-PoE podporující 802.3af/at/bt na příslušných napájecích pinech

Technické zabezpečení

Přepěťová ochrana na linkách LAN a DATA; Ochrana proti přepólování Power; Přetížení 0.6A ve vysílači

Spotřeba energie a pouzdro

Celková spotřeba energie 1.35W; Pouzdro vyrobeno z plastu (polykarbonát); Třída krytí IP20

Provozní podmínky

Teplotní rozsah od -25 °C do 65 °C

Rozměry, Hmotnost

Rozměry produktu: 23 x 73 x 51 mm (Hl. x Šíř. x Výš.)

Rozměry balení: 52 x 125 x 85 mm (Hl. x Šíř. x Výš.)

Hmotnost produktu: 56 g

Hmotnost s obalem: 84 g
