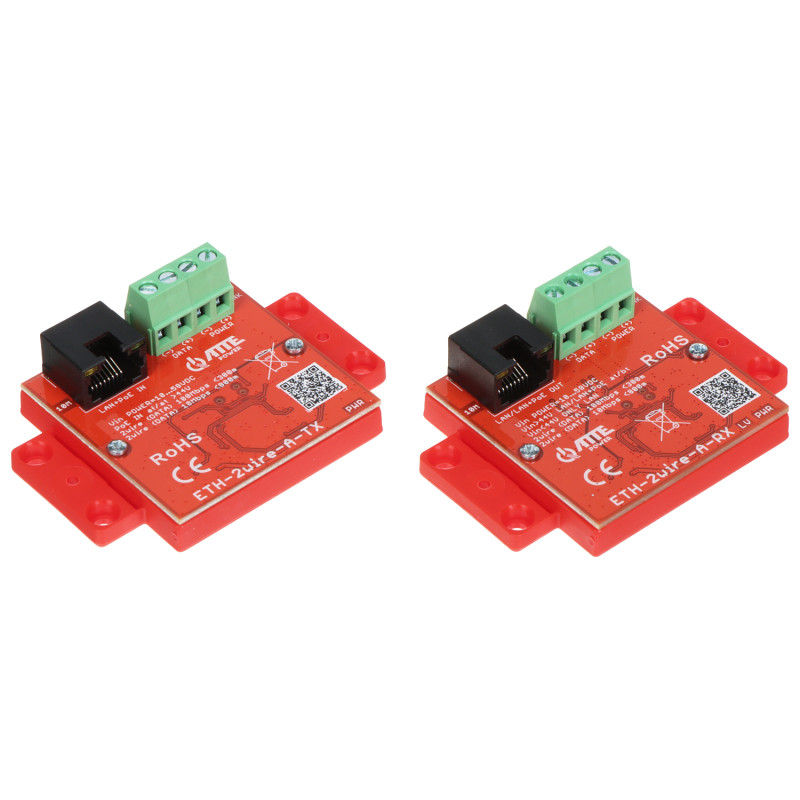

UTP 2-wire 컨버터 세트 LAN 전송 및 PoE 전원 공급용 네트워크 익스텐더 800m 전송 거리 트랜스미터 세트

모델: ATTE ETH-2WIRE-A-SET

EAN: 6931240068182 SKU: 931068180

• 임의의 2선 케이블을 통한 LAN 및 PoE 전송
• 최대 800미터(10Mbps) 또는 300미터(100Mbps) 전송 거리
• IP 네트워크 및 장치에 대한 완전한 투명성 제공
• PoE 802.3at 및 802.3bt(Hi-PoE) 표준 지원
• 플러그 앤 플레이 기술 - 별도의 설정 불필요
• 고급 데이터 포트 서지 보호 기능
• 과부하 및 역극성 보호 기능
• 내구성이 뛰어난 폴리카보네이트 소재의 컴팩트한 하우징

설명

이 컨버터 세트는 기존 IP 모니터링 시스템을 현대화하거나, 케이블 교체가 기술적으로 불가능하거나 경제적으로 비효율적인 장소에 새로운 시스템을 구축하기 위해 설계된 혁신적인 솔루션입니다. 이 장치는 단일 트위스티드 페어(UTP), 전화선, 전기선 등 단 두 가닥의 선만으로도 안정적인 이더넷 데이터 전송과 PoE 표준 전원 공급을 가능하게 합니다.

사양

플러그 앤 플레이 기술 덕분에 설치가 매우 간단하고 빠릅니다. 송신기(TX) 모듈은 PoE 스위치로부터 직접 전원을 공급받으며, 이후 수신기(RX)로 전력과 데이터를 전달하여 최종 카메라를 연결합니다. 본 장치는 LAN 및 데이터 포트에 대한 서지 보호와 전원 역극성 방지 등 고급 보호 회로를 갖추고 있어, 까다로운 환경에서도 시스템이 장기간 안정적으로 작동할 수 있도록 보장합니다.

이 세트의 주요 장점은 인상적인 전송 거리입니다. 선택한 작동 모드에 따라 100Mbps 속도에서 최대 300미터, 10Mbps 속도에서는 최대 800미터까지 전송이 가능합니다. 이러한 특성 덕분에 광범위한 산업 시설, 창고 또는 외곽 보안 시스템에 이상적입니다. 네트워크 투명성 기능을 통해 관리 소프트웨어에서 장치가 직접 보이지 않으므로 다양한 제조사의 카메라와 연결 시 설정 및 호환성 문제를 방지합니다.

UTP / 2-WIRE 컨버터 세트(TX 송신기 + RX 수신기)

고품질 폴리카보네이트 하우징을 사용하여 기계적 내구성을 확보했으며, 컴팩트한 크기로 설치 박스나 소형 텔레커뮤니케이션 하우징에 쉽게 장착할 수 있습니다. 이는 높은 해상도의 이미지 전송 품질을 유지하면서 설치 비용을 크게 절감할 수 있는 전문가급 솔루션입니다.

RJ45 1개(이더넷 네트워크용 8핀 커넥터) 및 0.32mm² ~ 3.3mm²(22-12 AWG) 단면적 전선을 지원하는 나사식 단자대 1개

장치 유형

자동 협상 기능을 완벽하게 지원하는 10/100Mbps RJ45 포트 1개

커넥터

전송 라인 길이에 따라 10/100Mbps 속도 지원

LAN 포트

100Mbps 속도에서 300미터, 10Mbps 속도에서 800미터

전송 매개변수

PoE 스위치에서 송신기까지 표준 100미터, 수신기에서 IP 카메라까지 100미터

2-wire 전송 거리

전원, LAN(RJ-45), PoE(RJ-45), 2-wire 활성 전송, 10Mbps 모드 및 저전압(LV < 44V) 상태를 표시하는 LED

UTP 전송 거리

Passive PoE ≤ 30W, 802.3at ≤ 30W, 802.3af ≤ 15W 표준을 지원하는 PoE(24-56V DC) 또는 나사식 전원 단자(12-56V DC) 사용

광학 신호

전원 단자(44-56V DC)를 통해 공급. PoE 포트의 출력 전압은 모듈에 공급되는 입력 전압과 동일함

송신기(TX) 전원

해당 전원 핀에서 802.3af/at/bt를 지원하는 Hi-PoE 표준

수신기(RX) 전원

LAN 및 데이터 라인 서지 보호, 전원 역극성 연결 방지, 송신기 과부하 방지(0.6A)

PoE(RX) 출력

총 전력 소비 1.35W, 플라스틱(폴리카보네이트) 하우징, IP20 보호 등급

기술적 보호 기능

-25°C ~ 65°C 온도 범위

전력 소비 및 하우징

장치는 완전한 네트워크 투명성을 지원하여 모든 IP 카메라 및 NVR 레코더와 문제없이 호환됨

작동 조건

3년(36개월)

추가 기능

치수, 무게

제품 치수: 23 x 73 x 51 mm (깊이 x 너비 x 높이)

패키지 치수: 52 x 125 x 85 mm (깊이 x 너비 x 높이)

제품 무게: 56 g

패키지 포함 무게: 84 g
