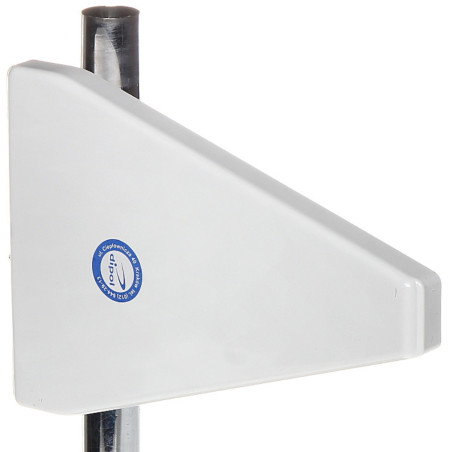

GSM DCS UMTS HSDPA LTE 对数周期天线 9dBi 增益 10m 电缆 直角SMA接头 信号增强 调制解调器 路由器

型号: SIGNAL ATK-ALP/LTE+SMA-KAT/10

EAN: 6931240039564 SKU: 931039561

• 宽工作频率范围: 800 MHz 至 3000 MHz
• 支持现代 GSM、DCS、UMTS、HSDPA 和 LTE 标准
• 最高能量增益达 9 dBi
• 随附 10 米长低损耗 RF-5 电缆
• 直角 SMA 插头，安装更方便
• 直流 (DC) 短路设计 - 提供设备保护
• 支持垂直或水平极化工作模式
• 稳固安装，适用于直径最大 45 mm 的桅杆
• 室外安装过程非常简单快捷

描述

对数周期天线是一种先进的技术解决方案，旨在显著改善移动通信系统和宽带数据传输中的连接质量。当由于距离基站过远、地形地貌或建筑障碍物导致调制解调器或路由器的内置标准天线效果不佳时，该天线是理想的选择。

规格

800 ... 3000 MHz - 宽带特性，允许在多种无线通信系统中工作。

得益于对 800 MHz 至 3000 MHz 宽频带的支持，该设备完全兼容 GSM、DCS、UMTS、HSDPA 以及现代 LTE 标准。使用此天线可稳定连接、提高数据传输速度并减少延迟 (Ping)，这对于舒适的远程办公、游戏或视频流媒体至关重要。

对数周期结构在宽频率范围内具有恒定的能量增益，使其成为一种极其通用的解决方案。高达 9 dBi 的能量增益即使在恶劣的接收条件下也能保证有效的信号增强。该天线专为耐用性和抗天气条件而设计，可安全地安装在建筑物外部。

套件包含一根 10 米长的高质量 RF-5 型电缆，可最大限度地减少天线与接收器之间传输过程中的信号损耗。使用直角 SMA 插头可方便地在空间有限的地方连接设备，同时确保稳固可靠的电气接触。天线安装快捷直观，随附的配件可轻松将其固定在直径达 45 mm 的桅杆上。对于任何寻求稳定移动网络访问的人来说，这是一个可靠的选择。

GSM / DCS / UMTS / HSDPA / LTE (长期演进)。LTE 技术支持集成多种技术解决方案，以实现高达 1 Gb/s 的高速数据传输。

频率范围

最大 9 dBi (dBi 表示在输入功率相同的情况下，天线增益比假设的各向同性天线高出多少)。

支持的技术

50 Ω - 定义天线对波振荡电阻的参数，无线电通信系统的标准。

能量增益

< 1.7 - 定义天线与馈线匹配程度的驻波比；低值意味着高性能。

阻抗

垂直平面 (H) 的主波束宽度为 76 度。

VSWR

垂直平面 (V) 的主波束宽度为 66 度。

垂直波束 (H)

水平平面 (H) 的主波束宽度为 66 度。

垂直波束 (V)

水平平面 (V) 的主波束宽度为 76 度。

水平波束 (H)

垂直 / 水平 - 关于电场振荡方向相对于波传播方向的系统化关系。

水平波束 (V)

长度: 10 m; 类型: RF-5 - 专用于高频的低损耗电缆。

极化

直角 SMA 插头 - 方便在路由器狭窄的机箱中连接电缆。

电缆参数

天线为直流电 (DC) 短路，这是防止静电荷保护的一部分。

连接器类型

最大桅杆直径: 45 mm; 结构适合在建筑物外运行。

DC 保护

为了完全支持 LTE (MIMO) 网络，需要使用两根安装在相反平面（垂直/水平）的天线。

安装条件

1x 对数周期天线

1x RF-5 10m 电缆，带 SMA-KAT 接头

1x 桅杆安装附件

附加信息

尺寸与重量

产品尺寸: 25 x 180 x 260 mm (深 x 宽 x 高)

包装尺寸: 50 x 350 x 350 mm (深 x 宽 x 高)

产品重量: 310 g

含包装重量: 920 g
