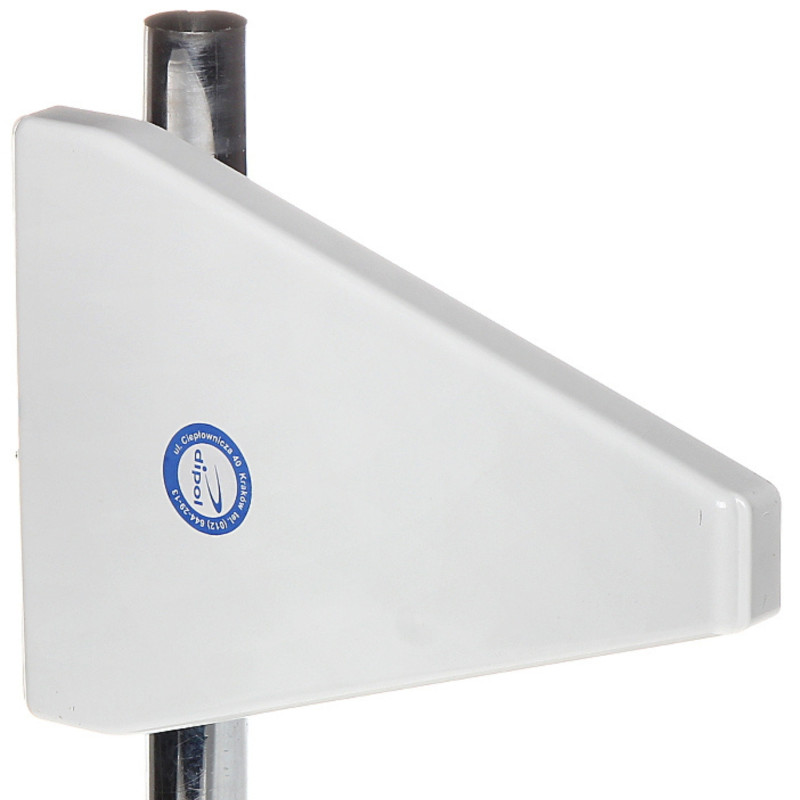

Κεραία Λογαριθμική GSM DCS UMTS HSDPA LTE Κέρδος 9dBi Καλώδιο 10m Γωνιακό Βύσμα SMA Ενίσχυση Σήματος Modem Router

Μοντέλο: SIGNAL ATK-ALP/LTE+SMA-KAT/10

EAN: 6931240039564 SKU: 931039561

• Ευρύ φάσμα λειτουργίας: από 800 MHz έως 3000 MHz
• Υποστήριξη σύγχρονων προτύπων GSM, DCS, UMTS, HSDPA και LTE
• Ενεργειακό κέρδος έως 9 dBi
• Περιλαμβάνει καλώδιο χαμηλών απωλειών RF-5 μήκους 10 μέτρων
• Γωνιακό βύσμα τύπου SMA για εύκολη εγκατάσταση
• Κατασκευή που λειτουργεί ως βραχυκύκλωμα για συνεχές ρεύμα (DC) - προστασία της συσκευής
• Δυνατότητα λειτουργίας με κάθετη ή οριζόντια πόλωση
• Στιβαρή στερέωση σε ιστούς διαμέτρου έως 45 mm
• Πολύ απλή και γρήγορη διαδικασία εξωτερικής τοποθέτησης

Περιγραφή

Η λογαριθμική κεραία είναι μια προηγμένη τεχνική λύση που προορίζεται για τη σημαντική βελτίωση της ποιότητας σύνδεσης σε συστήματα κινητής τηλεφωνίας και μετάδοσης δεδομένων ευρυζωνικής ζώνης. Είναι ιδανική για περιπτώσεις όπου οι τυπικές ενσωματωμένες κεραίες των modem ή των router αποδεικνύονται ανεπαρκείς λόγω της μεγάλης απόστασης από τον σταθμό βάσης, της διαμόρφωσης του εδάφους ή αρχιτεκτονικών εμποδίων.

Χάρη στην υποστήριξη ευρέος φάσματος συχνοτήτων από 800 MHz έως 3000 MHz, η συσκευή είναι πλήρως συμβατή με πρότυπα όπως GSM, DCS, UMTS, HSDPA καθώς και το σύγχρονο LTE. Η χρήση αυτής της κεραίας επιτρέπει τη σταθεροποίηση της σύνδεσης, την αύξηση της ταχύτητας μεταφοράς δεδομένων και τη μείωση της καθυστέρησης (ping), γεγονός που είναι καθοριστικό για την άνετη απομακρυσμένη εργασία, το gaming ή το video streaming.

Η λογαριθμική κατασκευή χαρακτηρίζεται από σταθερό ενεργειακό κέρδος σε ευρύ φάσμα συχνοτήτων, γεγονός που την καθιστά μια εξαιρετικά ευέλικτη λύση. Το ενεργειακό κέρδος έως 9 dBi εγγυάται αποτελεσματική ενίσχυση του σήματος ακόμη και σε δύσκολες συνθήκες λήψης. Η κεραία έχει σχεδιαστεί με γνώμονα την αντοχή και την αντίσταση στις καιρικές συνθήκες, επιτρέποντας την ασφαλή τοποθέτησή της στο εξωτερικό κτιρίων.

Το σετ περιλαμβάνει καλώδιο υψηλής ποιότητας μήκους 10 μέτρων τύπου RF-5, το οποίο ελαχιστοποιεί τις απώλειες σήματος κατά τη μεταφορά μεταξύ της κεραίας και του δέκτη. Η χρήση γωνιακού βύσματος SMA διευκολύνει τη σύνδεση σε συσκευές σε σημεία με περιορισμένο χώρο, διασφαλίζοντας παράλληλα μια στιβαρή και σίγουρη ηλεκτρική επαφή. Η συναρμολόγηση της κεραίας είναι γρήγορη και διαισθητική, ενώ τα παρεχόμενα εξαρτήματα επιτρέπουν την εύκολη στερέωσή της σε ιστό διαμέτρου έως 45 mm. Είναι μια αξιόπιστη επιλογή για όποιον αναζητά σταθερή πρόσβαση στο δίκτυο κινητής τηλεφωνίας.

Προδιαγραφές

Εύρος συχνοτήτων

800 ... 3000 MHz - ευρυζωνικά χαρακτηριστικά που επιτρέπουν τη λειτουργία σε πολλά συστήματα ασύρματης επικοινωνίας.

Υποστηριζόμενες τεχνολογίες

GSM / DCS / UMTS / HSDPA / LTE (Long Term Evolution). Η τεχνολογία LTE επιτρέπει την ενσωμάτωση πολλών τεχνικών λύσεων για γρήγορη μεταφορά δεδομένων έως 1 Gb/s.

Ενεργειακό κέρδος

Max. 9 dBi (το dBi ενημερώνει για το πόσο μεγαλύτερο είναι το κέρδος της κεραίας σε σχέση με μια υποθετική ισοτροπική κεραία με την ίδια παρεχόμενη ισχύ).

Αντίσταση

50 Ω - παράμετρος που καθορίζει την αντίσταση που προβάλλει η κεραία στις ταλαντώσεις του κύματος, τυπική για συστήματα ραδιοεπικοινωνιών.

VSWR

< 1.7 - συντελεστής στάσιμου κύματος που καθορίζει τον βαθμό προσαρμογής της κεραίας στη γραμμή τροφοδοσίας· οι χαμηλές τιμές σημαίνουν υψηλή απόδοση.

Κάθετη δέσμη (H)

Το πλάτος της κύριας δέσμης στο κάθετο επίπεδο (H) είναι 76 μοίρες.

Κάθετη δέσμη (V)

Το πλάτος της κύριας δέσμης στο κάθετο επίπεδο (V) είναι 66 μοίρες.

Οριζόντια δέσμη (H)

Το πλάτος της κύριας δέσμης στο οριζόντιο επίπεδο (H) είναι 66 μοίρες.

Οριζόντια δέσμη (V)

Το πλάτος της κύριας δέσμης στο οριζόντιο επίπεδο (V) είναι 76 μοίρες.

Πόλωση

Κάθετη / Οριζόντια - συστηματοποιημένη σχέση της κατεύθυνσης ταλάντωσης του ηλεκτρικού πεδίου σε σχέση με την κατεύθυνση διάδοσης του κύματος.

Παράμετροι καλωδίου

Μήκος: 10 m; Τύπος: RF-5 - καλώδιο χαμηλών απωλειών αφιερωμένο σε υψηλές συχνότητες.

Τύπος βύσματος

Γωνιακό βύσμα SMA - διευκολύνει τη σύνδεση του καλωδίου σε στενά περιβλήματα router.

Προστασία DC

Η κεραία λειτουργεί ως βραχυκύκλωμα για συνεχές ρεύμα (DC), το οποίο αποτελεί στοιχείο προστασίας από στατικά φορτία.

Συνθήκες τοποθέτησης

Μέγιστη διάμετρος ιστού: 45 mm; Κατασκευή προσαρμοσμένη για λειτουργία στο εξωτερικό κτιρίων.

Πρόσθετες πληροφορίες

Για την πλήρη υποστήριξη του δικτύου LTE (MIMO) απαιτείται η χρήση δύο κεραιών τοποθετημένων σε αντίθετα επίπεδα (κάθετα/οριζόντια).

Περιεχόμενα

1x Λογαριθμική κεραία

1x Καλώδιο RF-5 10m με βύσμα SMA-KAT

1x Εξαρτήματα τοποθέτησης σε ιστό

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 25 x 180 x 260 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 50 x 350 x 350 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 310 g

Βάρος με συσκευασία: 920 g
