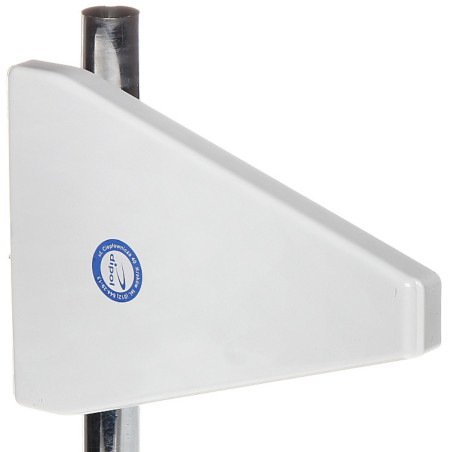

Logaritmisk antenne GSM DCS UMTS HSDPA LTE Forstærkning 9dBi Kabel 10m SMA-vinkelstik Signalforstærkning Modem Router

Model: SIGNAL ATK-ALP/LTE+SMA-KAT/10

EAN: 6931240039564 SKU: 931039561

• Bredt driftsområde: fra 800 MHz til 3000 MHz
• Understøttelse af moderne standarder GSM, DCS, UMTS, HSDPA og LTE
• Energiforstærkning på maksimalt 9 dBi
• Inkluderer 10 meter RF-5 kabel med lavt tab
• SMA-vinkelstik for bekvem installation
• Design med DC-kortslutning – beskyttelse af udstyret
• Mulighed for drift i vertikal eller horisontal polarisering
• Robust montering til master med en diameter på op til 45 mm
• Meget enkel og hurtig udendørs monteringsproces

Beskrivelse

Den logaritmiske antenne er en avanceret teknisk løsning designet til væsentligt at forbedre forbindelseskvaliteten i mobilnetværk og bredbåndsdatatransmissionssystemer. Den er ideel, hvor standardmodem- eller routerantenner viser sig utilstrækkelige på grund af stor afstand til basestationen, terrænforhold eller arkitektoniske forhindringer.

Specifikation

Takket være understøttelsen af et bredt frekvensbånd fra 800 MHz til 3000 MHz er enheden fuldt kompatibel med standarder som GSM, DCS, UMTS, HSDPA og moderne LTE. Brug af denne antenne muliggør stabilisering af forbindelsen, øget dataoverførselshastighed og reduktion af latency (ping), hvilket er afgørende for komfortabelt fjernarbejde, gaming eller videostreaming.

Det logaritmiske design er kendetegnet ved en konstant energiforstærkning over et bredt frekvensområde, hvilket gør det til en ekstremt alsidig løsning. Energiforstærkningen på op til 9 dBi garanterer effektiv signalforstærkning selv under vanskelige modtagelsesforhold. Antennen er designet til holdbarhed og modstandsdygtighed over for vejrforhold, hvilket tillader sikker udendørs montering på bygninger.

Sættet inkluderer et RF-5 kabel af høj kvalitet på 10 meter, som minimerer signaltab under transmission mellem antennen og modtageren. Brugen af et SMA-vinkelstik letter tilslutning til enheder på steder med begrænset plads, samtidig med at det sikrer en solid og pålidelig elektrisk kontakt. Antennemonteringen er hurtig og intuitiv, og det medfølgende tilbehør gør det nemt at fastgøre den til en mast med en diameter på op til 45 mm. Dette er et pålideligt valg for alle, der søger stabil adgang til mobilnetværket.

Frekvensområde

800 ... 3000 MHz - bredbåndskarakteristik, der tillader drift i mange trådløse kommunikationssystemer.

Understøttede teknologier

GSM / DCS / UMTS / HSDPA / LTE (Long Term Evolution). LTE-teknologi muliggør integration af mange tekniske løsninger for hurtig dataoverførsel op til 1 Gb/s.

Energiforstærkning

Maks. 9 dBi (dBi indikerer, hvor meget antenneforstærkningen er større i forhold til en hypotetisk isotrop antenne med identisk tilført effekt).

Impedans

50 Ω - parameter, der definerer den modstand, antennen yder mod bølgesvingninger, standard for radiokommunikationssystemer.

VSWR

< 1.7 - stående bølgeforhold (VSWR), der definerer graden af antennetilpasning til fødeledningen; lave værdier betyder høj effektivitet.

Vertikal stråle (H)

Hovedstrålens bredde i det vertikale plan (H) er 76 grader.

Vertikal stråle (V)

Hovedstrålens bredde i det vertikale plan (V) er 66 grader.

Horisontal stråle (H)

Hovedstrålens bredde i det horisontale plan (H) er 66 grader.

Horisontal stråle (V)

Hovedstrålens bredde i det horisontale plan (V) er 76 grader.

Polarisering

Vertikal / Horisontal - systematiseret relation af det elektriske felts oscillationsretning i forhold til bølgeudbredelsesretningen.

Kabelparametre

Længde: 10 m; Type: RF-5 - kabel med lavt tab dedikeret til høje frekvenser.

Stiktype

SMA-vinkelstik - letter kabeltilslutning i trange routerkabinetter.

DC-beskyttelse

Antennen er en kortslutning for jævnstrøm (DC), hvilket udgør et element af beskyttelse mod statiske ladninger.

Dimensioner, Vægt

Produktdimensioner: 25 x 180 x 260 mm (Dyb. x Bred. x Højd.)

Emballagedimensioner: 50 x 350 x 350 mm (Dyb. x Bred. x Højd.)

Produktvægt: 310 g

Vægt med emballage: 920 g
