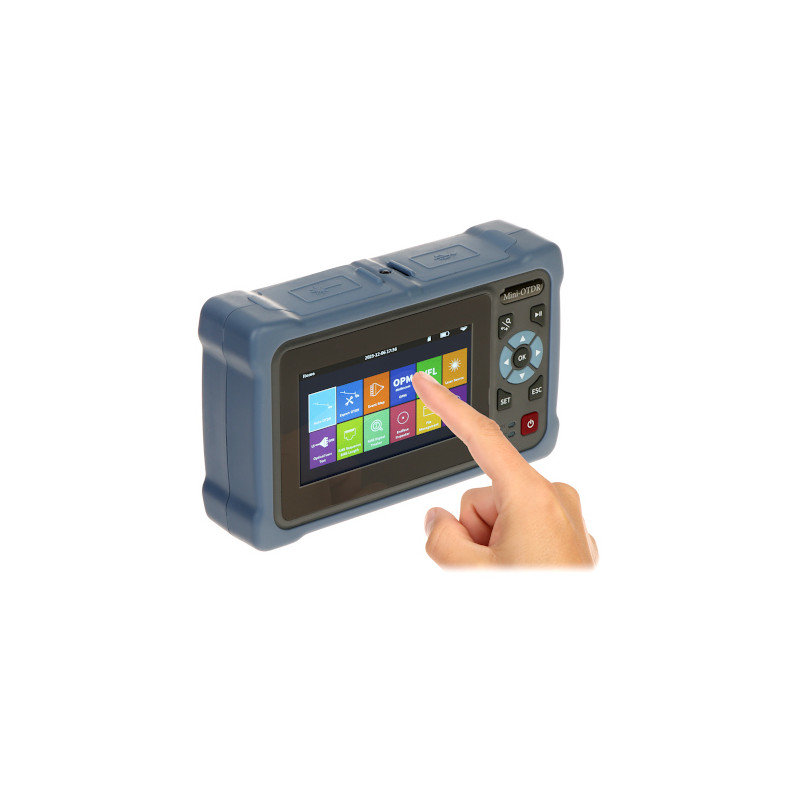

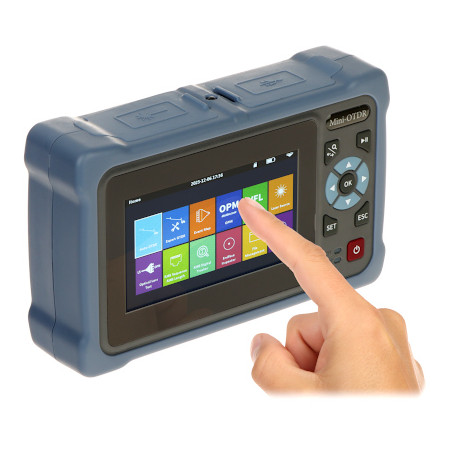

Оптичний рефлектометр OTDR Вимірювач потужності Джерело світла VFL Тестер LAN 1310/1550нм 100км Сенсорний екран

Модель: Delta Fiber OTDR-XK40D

EAN: 6931240090428 SKU: 931090429

• Багатофункціональний пристрій 4в1: OTDR, OPM, OLS, VFL
• Великий, чіткий сенсорний екран з діагоналлю 4.3 дюйма
• Вимірювання на довжинах хвиль 1310 нм та 1550 нм
• Широкий діапазон вимірювання від 500 м до 100 км
• Високий динамічний діапазон: 26 дБ / 24 дБ
• Вбудований візуальний локатор пошкоджень (VFL)
• Функція вимірювача оптичної потужності (OPM) для багатьох довжин хвиль
• Стабілізоване джерело світла (OLS) з різними режимами модуляції
• Інтегрований тестер мережевих кабелів RJ45 (вита пара)
• Можливість створення професійних звітів у форматі *.sor
• Вбудований світлодіодний ліхтарик для роботи в темних місцях
• Акумуляторне живлення Li-Poly 4000 мАг із зарядкою через USB-C
• У комплекті карта пам'яті 8 ГБ та чохол для транспортування

Опис

Оптичний рефлектометр OTDR-XK40D — це вдосконалений багатофункціональний вимірювальний інструмент, який є необхідним обладнанням для кожного інсталятора сучасних волоконно-оптичних мереж. Пристрій розроблено для точної діагностики, вимірювання загасання та миттєвої локалізації пошкоджень в оптичних лініях, пропонуючи широкий спектр функціональних можливостей у зручному та міцному корпусі. Завдяки сучасному кольоровому сенсорному екрану з діагоналлю 4,3 дюйма робота з пристроєм є надзвичайно інтуїтивною, що значно підвищує комфорт роботи у складних польових умовах.

Головною перевагою моделі OTDR-XK40D є її надзвичайна універсальність. Прилад поєднує в собі чотири ключові функції: оптичний рефлектометр (OTDR), прецизійний вимірювач оптичної потужності (OPM), стабілізоване джерело світла (OLS) та візуальний локатор пошкоджень (VFL). Таке поєднання дозволяє проводити повну сертифікацію та діагностику лінії: від вимірювання загального загасання до детального аналізу окремих подій на трасі (таких як зварні шви, вигини або роз'єми) і фізичного виявлення розривів волокна за допомогою видимого світла. Пристрій працює на стандартних довжинах хвиль 1310 нм та 1550 нм, що дозволяє діагностувати більшість одномодових систем передачі. Висока динаміка вимірювання (26/24 дБ) дозволяє досліджувати ділянки оптоволокна довжиною до 100 кілометрів, що робить його ідеальним рішенням як для мереж доступу, так і для магістральних мереж.

Додатковою перевагою пристрою є інтегрований тестер комп'ютерної витої пари та функція ідентифікації дротів у пучку, що дозволяє обслуговувати гібридні телекомунікаційні установки. Надійний літій-полімерний акумулятор ємністю 4000 мАг забезпечує тривалий час роботи без необхідності частого заряджання, а сучасний порт USB-C дозволяє швидко поповнити енергію з будь-якого джерела живлення. У комплекті також є карта пам'яті 8 ГБ для збереження звітів та практичний захисний чохол.

Специфікація

Дисплей

4.3 дюйма, кольоровий сенсорний LCD екран

Довжина хвилі OTDR

1310 нм / 1550 нм

Довжина хвилі OPM

850 нм / 980 нм / 1300 нм / 1310 нм / 1490 нм / 1550 нм / 1625 нм / 1650 нм

Функція OLS (Джерело світла)

Режими: безперервний, 270 Гц, 330 Гц, 1 кГц, 2 кГц; Довжини хвиль: 1310 / 1550 нм

Функція VFL (Локатор)

Режими: безперервний, 1 Гц, 2 Гц; Універсальний роз'єм 2.5 мм

Діапазон вимірювання OTDR

Від 500 м до 100 км

Динамічний діапазон

26 дБ для 1310 нм / 24 дБ для 1550 нм

Типи роз'ємів

SC, ST для модуля OTDR; Універсальний 2.5 мм для OPM та VFL

Пам'ять та Звітування

Підтримка карт пам'яті (8 ГБ у комплекті); Створення звітів у стандартному форматі *.sor (Bellcore)

Тестер мережі LAN

Вбудований тестер комп'ютерної витої пари RJ45; Функція ідентифікації дроту в пучку

Живлення

Акумулятор Li-Poly 3.7 В / 4000 мАг; Зарядка через роз'єм USB-C; Блок живлення 5В/2А в комплекті

Додаткове обладнання

Вбудований світлодіодний ліхтарик; Практичний захисний чохол; Карта пам'яті 8 ГБ

Програмне забезпечення

Програмне забезпечення рефлектометра OTDR-XK40D пропонує комплексне середовище для аналізу та інтерпретації результатів волоконно-оптичних вимірювань у режимі реального часу. Система автоматично аналізує рефлектограму, виявляючи та класифікуючи події, такі як зварні шви, механічні з'єднувачі, розгалужувачі та кінці волокна, вказуючи їх точну відстань та втрати в децибелах (дБ). Користувач має у своєму розпорядженні автоматичний режим, у якому пристрій самостійно підбирає оптимальні параметри імпульсу, та експертний режим для повного контролю над процесом вимірювання. Графічний інтерфейс оптимізований для сенсорного керування, що дозволяє швидко масштабувати фрагменти графіка та детально перевіряти події. Програмне забезпечення дозволяє зберігати результати у форматі Bellcore (*.sor), що дозволяє подальшу професійну обробку даних на ПК. Крім того, система інтегрує функції тестування структурованої кабельної системи RJ45, включаючи перевірку карти з'єднань та цілісності пар.

Фізичні параметри

Вага: 481 г; Розміри: 170 x 106 x 45 мм; Корпус стійкий до умов польової роботи

Вміст

1x Рефлектометр OTDR-XK40D

1x Блок живлення USB 5В/2А

1x Кабель USB-C

1x Карта пам'яті 8 ГБ

1x Захисний чохол

1x Інструкція з експлуатації

Розміри, Вага

Розміри продукту: 45 x 170 x 106 мм (Гл. x Шир. x Вис.)

Розміри упаковки: 100 x 220 x 125 мм (Гл. x Шир. x Вис.)

Вага продукту: 481 г

Вага з упаковкою: 956 г
