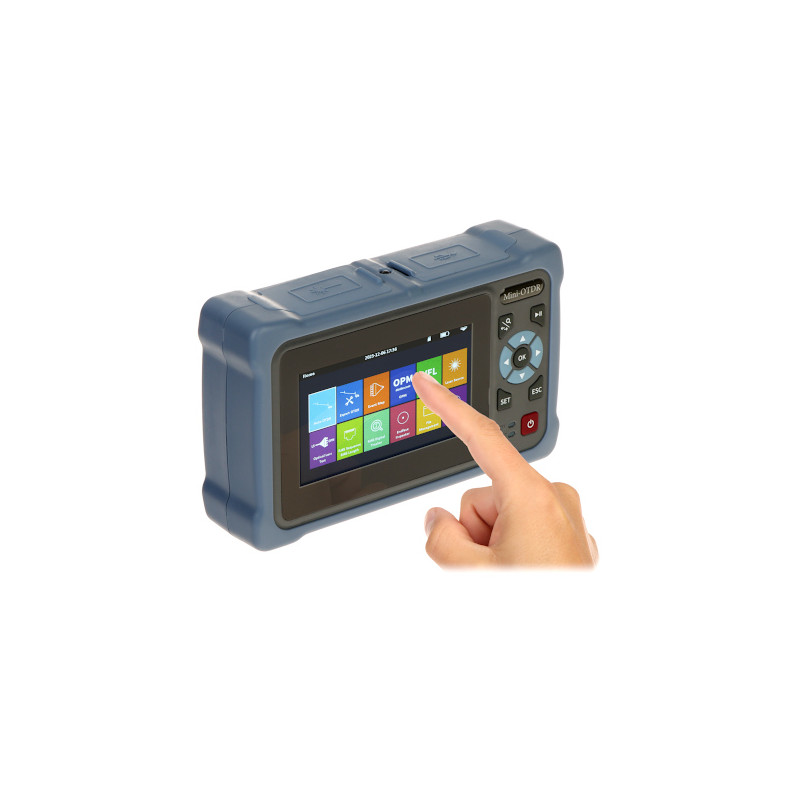

Οπτικό ανακλασίμετρο OTDR Μετρητής ισχύος Πηγή φωτός VFL Δοκιμαστής LAN 1310/1550nm 100km Οθόνη αφής

Μοντέλο: Delta Fiber OTDR-XK40D

EAN: 6931240090428 SKU: 931090429

• Πολυλειτουργική συσκευή 4σε1: OTDR, OPM, OLS, VFL
• Μεγάλη, ευανάγνωστη οθόνη αφής 4.3 ιντσών
• Μετρήσεις σε μήκη κύματος 1310 nm και 1550 nm
• Ευρύ φάσμα μέτρησης από 500 m έως 100 km
• Υψηλό δυναμικό εύρος: 26 dB / 24 dB
• Ενσωματωμένος οπτικός εντοπιστής σφαλμάτων (VFL)
• Λειτουργία μετρητή οπτικής ισχύος (OPM) για πολλαπλά μήκη κύματος
• Σταθεροποιημένη πηγή φωτός (OLS) με διάφορους τρόπους διαμόρφωσης
• Ενσωματωμένος δοκιμαστής καλωδίων δικτύου RJ45 (στριμμένο ζεύγος)
• Δυνατότητα δημιουργίας επαγγελματικών αναφορών σε μορφή *.sor
• Ενσωματωμένος φακός LED για εργασία σε σκοτεινά σημεία
• Τροφοδοσία από μπαταρία Li-Poly 4000 mAh με φόρτιση μέσω USB-C
• Περιλαμβάνεται κάρτα μνήμης 8 GB και θήκη μεταφοράς

Περιγραφή

Το οπτικό ανακλασίμετρο OTDR-XK40D είναι ένα προηγμένο, πολυλειτουργικό εργαλείο μέτρησης, το οποίο αποτελεί απαραίτητο εξοπλισμό για κάθε τεχνικό σύγχρονων δικτύων οπτικών ινών. Η συσκευή έχει σχεδιαστεί για ακριβή διάγνωση, μέτρηση εξασθένησης και άμεσο εντοπισμό σφαλμάτων σε οπτικές γραμμές, προσφέροντας ένα ευρύ φάσμα λειτουργιών σε ένα εύχρηστο και ανθεκτικό περίβλημα. Χάρη στη χρήση μιας σύγχρονης έγχρωμης οθόνης αφής 4,3 ιντσών, ο χειρισμός της συσκευής είναι εξαιρετικά διαισθητικός, γεγονός που αυξάνει σημαντικά την άνεση εργασίας σε δύσκολες συνθήκες πεδίου.

Το κύριο πλεονέκτημα του μοντέλου OTDR-XK40D είναι η απαράμιλλη ευελιξία του. Το όργανο συνδυάζει τέσσερις βασικές λειτουργίες: οπτικό ανακλασίμετρο (OTDR), μετρητή οπτικής ισχύος ακριβείας (OPM), σταθεροποιημένη πηγή φωτός (OLS) και οπτικό εντοπιστή σφαλμάτων (VFL). Αυτός ο συνδυασμός επιτρέπει την πλήρη πιστοποίηση και διάγνωση της γραμμής, από τη μέτρηση της συνολικής εξασθένησης, μέσω λεπτομερούς ανάλυσης μεμονωμένων συμβάντων στη διαδρομή (όπως συγκολλήσεις, κάμψεις ή συνδέσεις), έως τον φυσικό εντοπισμό ρωγμών της ίνας με χρήση ορατού φωτός. Η συσκευή λειτουργεί στα τυπικά μήκη κύματος 1310 nm και 1550 nm, επιτρέποντας τη διάγνωση των περισσότερων συστημάτων μετάδοσης μονής ίνας. Το υψηλό δυναμικό εύρος μέτρησης (26/24 dB) επιτρέπει τον έλεγχο τμημάτων οπτικών ινών μήκους έως 100 χιλιομέτρων, καθιστώντας το ιδανική λύση τόσο για δίκτυα πρόσβασης όσο και για δίκτυα κορμού.

Ένα επιπλέον πλεονέκτημα της συσκευής είναι ο ενσωματωμένος δοκιμαστής καλωδίων δικτύου και η λειτουργία αναγνώρισης καλωδίων στη δέσμη, η οποία επιτρέπει τη συντήρηση υβριδικών τηλεπικοινωνιακών εγκαταστάσεων. Η στιβαρή μπαταρία πολυμερών λιθίου χωρητικότητας 4000 mAh εξασφαλίζει μεγάλη διάρκεια λειτουργίας χωρίς συχνή φόρτιση, ενώ η σύγχρονη θύρα USB-C επιτρέπει τη γρήγορη αναπλήρωση ενέργειας από οποιαδήποτε πηγή τροφοδοσίας. Στο σετ περιλαμβάνεται επίσης κάρτα μνήμης 8 GB για την αποθήκευση αναφορών και μια πρακτική προστατευτική θήκη.

Προδιαγραφές

Οθόνη

4.3 ίντσες, έγχρωμη οθόνη αφής LCD

Μήκος κύματος OTDR

1310 nm / 1550 nm

Μήκος κύματος OPM

850 nm / 980 nm / 1300 nm / 1310 nm / 1490 nm / 1550 nm / 1625 nm / 1650 nm

Λειτουργία OLS (Πηγή φωτός)

Τρόποι λειτουργίας: συνεχής, 270 Hz, 330 Hz, 1 kHz, 2 kHz; Μήκη κύματος: 1310 / 1550 nm

Λειτουργία VFL (Εντοπιστής)

Τρόποι λειτουργίας: συνεχής, 1 Hz, 2 Hz; Υποδοχή γενικής χρήσης 2.5 mm

Εμβέλεια μέτρησης OTDR

Από 500 m έως 100 km

Δυναμικό εύρος

26 dB για 1310 nm / 24 dB για 1550 nm

Τύποι υποδοχών

SC, ST για μονάδα OTDR; Γενικής χρήσης 2.5 mm για OPM και VFL

Μνήμη και αναφορές

Υποστήριξη κάρτας μνήμης (8 GB περιλαμβάνεται); Δημιουργία αναφορών σε τυπική μορφή *.sor (Bellcore)

Δοκιμαστής δικτύου LAN

Ενσωματωμένος δοκιμαστής καλωδίων δικτύου RJ45; Λειτουργία αναγνώρισης καλωδίου στη δέσμη

Τροφοδοσία

Μπαταρία Li-Poly 3.7 V / 4000 mAh; Φόρτιση μέσω υποδοχής USB-C; Τροφοδοτικό 5V/2A περιλαμβάνεται

Πρόσθετος εξοπλισμός

Ενσωματωμένος φακός LED; Πρακτική προστατευτική θήκη; Κάρτα μνήμης 8 GB

Λογισμικό

Το λογισμικό του ανακλασιμέτρου OTDR-XK40D προσφέρει ένα ολοκληρωμένο περιβάλλον για την ανάλυση και ερμηνεία των αποτελεσμάτων των μετρήσεων οπτικών ινών σε πραγματικό χρόνο. Το σύστημα αναλύει αυτόματα το ανακλαστόγραμμα, ανιχνεύοντας και κατηγοριοποιώντας συμβάντα όπως συγκολλήσεις, μηχανικές συνδέσεις, διαχωριστές και άκρα ινών, παρέχοντας την ακριβή απόστασή τους και την απώλεια σε ντεσιμπέλ (dB). Ο χρήστης έχει στη διάθεσή του μια αυτόματη λειτουργία, όπου η συσκευή επιλέγει ανεξάρτητα τις βέλτιστες παραμέτρους παλμού, καθώς και μια λειτουργία ειδικού για πλήρη έλεγχο της διαδικασίας μέτρησης. Η γραφική διεπαφή είναι βελτιστοποιημένη για χειρισμό αφής, επιτρέποντας τη γρήγορη μεγέθυνση τμημάτων του διαγράμματος και τη λεπτομερή επιθεώρηση των συμβάντων. Το λογισμικό επιτρέπει την αποθήκευση των αποτελεσμάτων σε μορφή Bellcore (*.sor), γεγονός που επιτρέπει την επακόλουθη επαγγελματική επεξεργασία δεδομένων σε υπολογιστή PC. Επιπλέον, το σύστημα ενσωματώνει λειτουργίες δοκιμής δομημένης καλωδίωσης RJ45, συμπεριλαμβανομένης της επαλήθευσης του χάρτη συνδέσεων και της συνέχειας των ζευγών.

Φυσικές παράμετροι

Βάρος: 481 g; Διαστάσεις: 170 x 106 x 45 mm; Περίβλημα ανθεκτικό σε συνθήκες εργασίας πεδίου

Περιεχόμενα

1x Ανακλασίμετρο OTDR-XK40D

1x Τροφοδοτικό USB 5V/2A

1x Καλώδιο USB-C

1x Κάρτα μνήμης 8 GB

1x Προστατευτική θήκη

1x Εγχειρίδιο χρήσης

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 45 x 170 x 106 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 100 x 220 x 125 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 481 g

Βάρος με συσκευασία: 956 g
