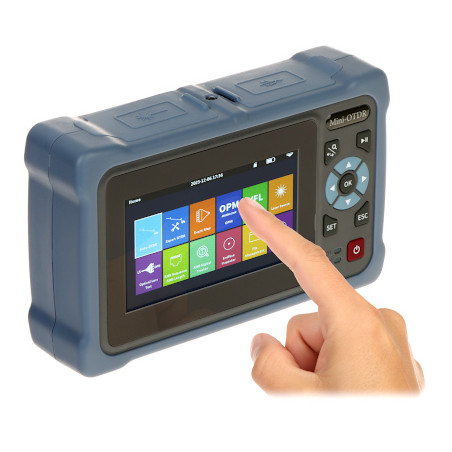

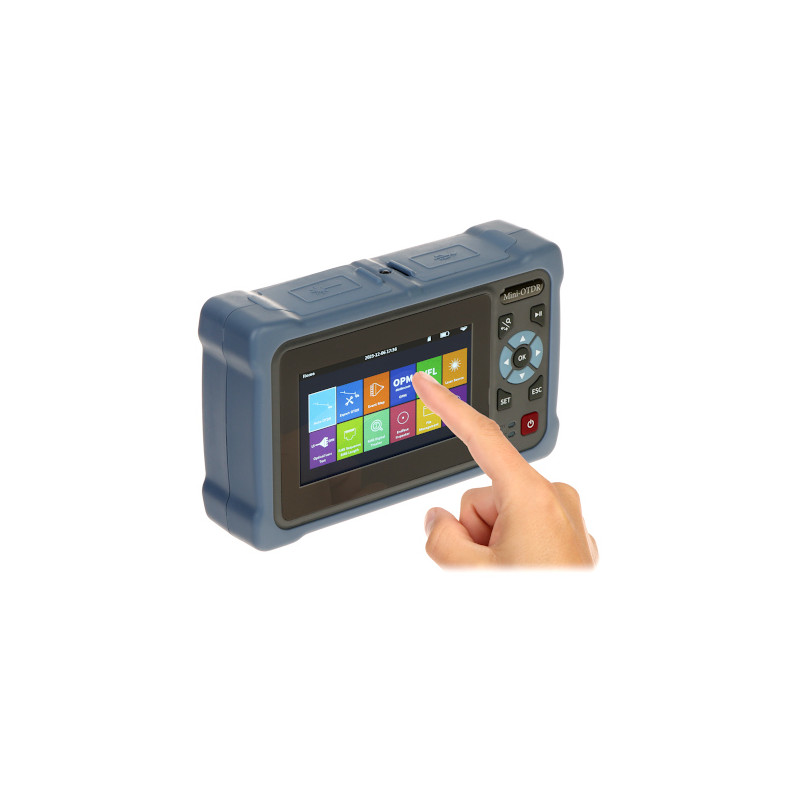

Аптычны рэфлектаметр OTDR Вымяральнік магутнасці Крыніца святла VFL Тэстар LAN 1310/1550 нм 100 км Сэнсарны экран

Мадэль: Delta Fiber OTDR-XK40D

EAN: 6931240090428 SKU: 931090429

• Шматфункцыянальная прылада 4-у-1: OTDR, OPM, OLS, VFL
• Вялікі, выразны сэнсарны экран з дыяганаллю 4.3 цалі
• Вымярэнні на даўжынях хваль 1310 нм і 1550 нм
• Шырокі дыяпазон вымярэнняў ад 500 м да 100 км
• Высокі дынамічны дыяпазон: 26 дБ / 24 дБ
• Убудаваны візуальны лакатар пашкоджанняў (VFL)
• Функцыя вымяральніка аптычнай магутнасці (OPM) для розных даўжынь хваль
• Стабілізаваная крыніца святла (OLS) з рознымі рэжымамі мадуляцыі
• Інтэграваны тэстар сеткавых кабеляў RJ45 (вітая пара)
• Магчымасць стварэння прафесійных справаздач у фармаце *.sor
• Убудаваны святлодыёдны ліхтарык для працы ў цёмных месцах
• Акумулятарнае сілкаванне Li-Poly 4000 мАг з зарадкай праз USB-C
• У камплекце карта памяці 8 ГБ і чахол для транспарціроўкі

Апісанне

Аптычны рэфлектаметр OTDR-XK40D — гэта перадавы шматфункцыянальны вымяральны інструмент, які з'яўляецца неабходным абсталяваннем для кожнага мантажніка сучасных валаконна-аптычных сетак. Прылада распрацавана для дакладнай дыягностыкі, вымярэння згасання і імгненнай лакалізацыі пашкоджанняў у аптычных лініях, прапаноўваючы шырокі спектр функцыянальных магчымасцей у зручным і трывалым корпусе. Дзякуючы выкарыстанню сучаснага каляровага сэнсарнага экрана з дыяганаллю 4,3 цалі, кіраванне прыладай надзвычай інтуітыўнае, што значна павышае камфорт працы ў складаных палявых умовах.

Галоўная перавага мадэлі OTDR-XK40D — яе небывалая ўніверсальнасць. Прыбор спалучае ў сабе чатыры ключавыя функцыі: аптычны рэфлектаметр (OTDR), дакладны вымяральнік аптычнай магутнасці (OPM), стабілізаваную крыніцу святла (OLS) і візуальны лакатар пашкоджанняў (VFL). Такое спалучэнне дазваляе праводзіць поўную сертыфікацыю і дыягностыку лініі, ад вымярэння агульнага згасання да дэталёвага аналізу асобных падзей на трасе (такіх як зварныя швы, выгібы або злучэнні) і фізічнага выяўлення расколін валакна з дапамогай бачнага святла. Прылада працуе на стандартных даўжынях хваль 1310 нм і 1550 нм, што дазваляе дыягнаставаць большасць аднамодавых сістэм перадачы. Высокая дынаміка вымярэння (26/24 дБ) дазваляе даследаваць участкі валакна даўжынёй да 100 кіламетраў, што робіць яго ідэальным рашэннем як для сетак доступу, так і для магістральных сетак.

Дадатковай перавагай прылады з'яўляецца інтэграваны тэстар камп'ютарнай вітай пары і функцыя ідэнтыфікацыі правадоў у пучку, што дазваляе абслугоўваць гібрыдныя тэлекамунікацыйныя ўстаноўкі. Трывалая літый-палімерная батарэя ёмістасцю 4000 мАг забяспечвае працяглы час працы без неабходнасці частай зарадкі, а сучасны порт USB-C дазваляе хутка папоўніць энергію ад любой крыніцы сілкавання. У камплекце таксама ёсць карта памяці 8 ГБ для захавання справаздач і практычны ахоўны чахол.

Спецыфікацыя

Дысплей

4.3 цалі, каляровы сэнсарны экран LCD

Даўжыня хвалі OTDR

1310 нм / 1550 нм

Даўжыня хвалі OPM

850 нм / 980 нм / 1300 нм / 1310 нм / 1490 нм / 1550 нм / 1625 нм / 1650 нм

Функцыя OLS (Крыніца святла)

Рэжымы: бесперапынны, 270 Гц, 330 Гц, 1 кГц, 2 кГц; Даўжыні хваль: 1310 / 1550 нм

Функцыя VFL (Лакатар)

Рэжымы: бесперапынны, 1 Гц, 2 Гц; Універсальны раз'ём 2.5 мм

Дыяпазон вымярэння OTDR

Ад 500 м да 100 км

Дынамічны дыяпазон

26 дБ для 1310 нм / 24 дБ для 1550 нм

Тыпы раз'ёмаў

SC, ST для модуля OTDR; Універсальны 2.5 мм для OPM і VFL

Памяць і Справаздачнасць

Падтрымка карт памяці (8 ГБ у камплекце); Стварэнне справаздач у стандартным фармаце *.sor (Bellcore)

Тэстар сеткі LAN

Убудаваны тэстар камп'ютарнай вітай пары RJ45; Функцыя ідэнтыфікацыі правада ў пучку

Сілкаванне

Акумулятар Li-Poly 3.7 В / 4000 мАг; Зарадка праз раз'ём USB-C; Блок сілкавання 5В/2А ў камплекце

Дадатковае абсталяванне

Убудаваны святлодыёдны ліхтарык; Практычны ахоўны чахол; Карта памяці 8 ГБ

Праграмнае забеспячэнне

Праграмнае забеспячэнне рэфлектаметра OTDR-XK40D прапануе комплекснае асяроддзе для аналізу і інтэрпрэтацыі вынікаў аптычных вымярэнняў у рэжыме рэальнага часу. Сістэма аўтаматычна аналізуе рэфлектаграму, выяўляючы і класіфікуючы падзеі, такія як зварныя швы, механічныя злучэнні, раздзяляльнікі і канцы валакна, паказваючы іх дакладную адлегласць і страты ў дэцыбелах (дБ). Карыстальнік мае ў распараджэнні аўтаматычны рэжым, у якім прылада самастойна падбірае аптымальныя параметры імпульсу, і экспертны рэжым для поўнага кантролю над працэсам вымярэння. Графічны інтэрфейс аптымізаваны для сэнсарнага кіравання, што дазваляе хутка павялічваць фрагменты графіка і дэталёва правяраць падзеі. Праграмнае забеспячэнне дазваляе захоўваць вынікі ў фармаце Bellcore (*.sor), што дазваляе пазней прафесійна апрацоўваць даныя на ПК. Акрамя таго, сістэма інтэгруе функцыі тэставання структурнай кабельнай сістэмы RJ45, уключаючы праверку карты злучэнняў і цэласнасці пар.

Фізічныя параметры

Вага: 481 г; Памеры: 170 x 106 x 45 мм; Корпус устойлівы да палявых умоў працы

Змесціва

1x Рэфлектаметр OTDR-XK40D

1x Блок сілкавання USB 5В/2А

1x Кабель USB-C

1x Карта памяці 8 ГБ

1x Ахоўны чахол

1x Інструкцыя па эксплуатацыі

Памеры, Вага

Памеры прадукту: 45 x 170 x 106 мм (Гл. x Шыр. x Выс.)

Памеры ўпакоўкі: 100 x 220 x 125 мм (Гл. x Шыр. x Выс.)

Вага прадукту: 481 г

Вага з упакоўкай: 956 г
